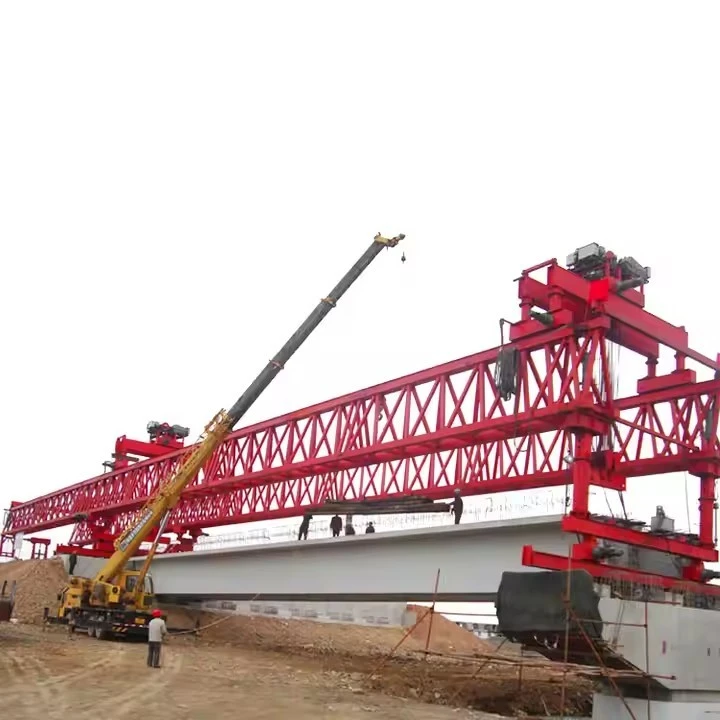

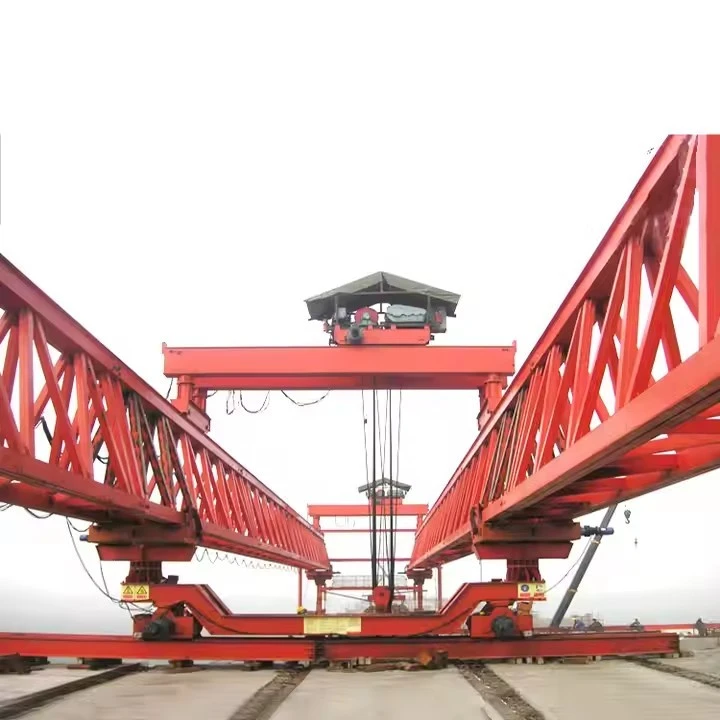

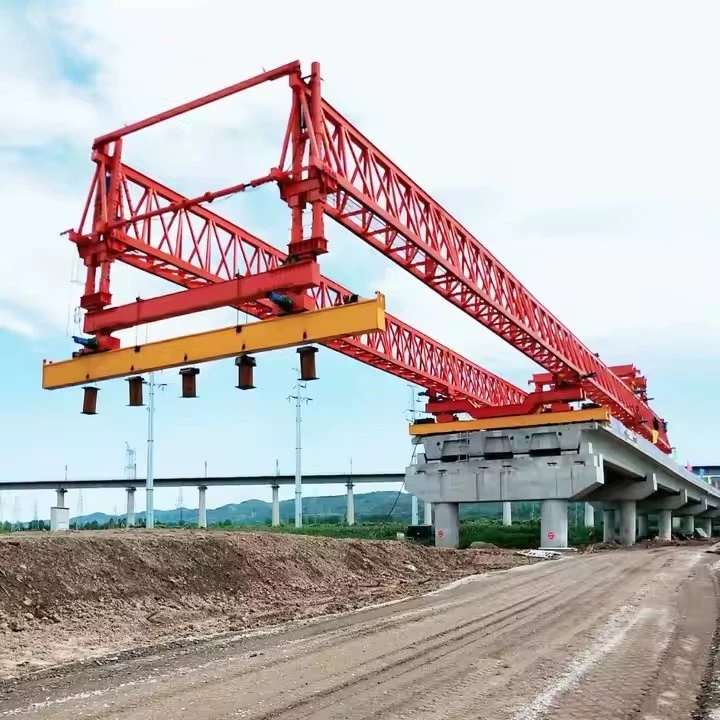

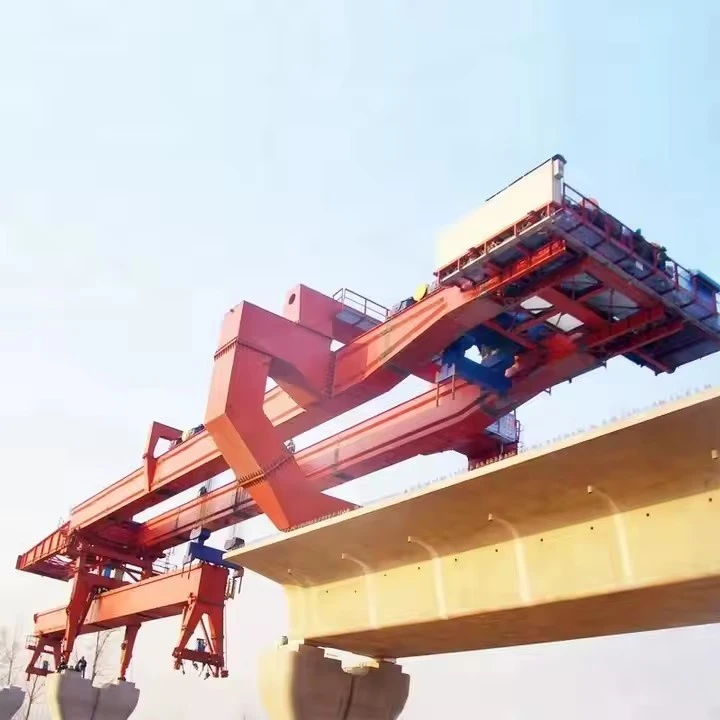

গার্ডার লঞ্চ সরঞ্জাম

গার্ডার লঞ্চিং সরঞ্জাম হ'ল ব্রিজ নির্মাণে ব্যবহৃত বিশেষ যন্ত্রপাতি যা লিফট, ট্রান্সপোর্ট এবং পজিশনের গার্ডার (বৃহত অনুভূমিক বিম) স্থানে ব্যবহার করা হয়। এই সরঞ্জামগুলি নিরাপদ এবং দক্ষ ইনস্টলেশন নিশ্চিত করে, বিশেষত হাইওয়ে, নদী বা গভীর উপত্যকাগুলির মতো চ্যালেঞ্জিং পরিবেশে।





গার্ডার লঞ্চিং সরঞ্জামগুলি গার্ডারগুলির নিরাপদ এবং দক্ষ স্থান নির্ধারণের জন্য সেতু নির্মাণে প্রয়োজনীয়। আধুনিক গার্ডার লঞ্চিং সরঞ্জামগুলির মূল বৈশিষ্ট্যগুলি এখানে রয়েছে:

1। উচ্চ লোড ক্ষমতা
100 থেকে {1}} টন পর্যন্ত সক্ষমতা সহ ভারী গার্ডারগুলি (প্রিসাস্ট কংক্রিট, ইস্পাত বা সংমিশ্রণ) হ্যান্ডেল করার জন্য ডিজাইন করা হয়েছে।

উত্তোলন এবং লঞ্চের সময় স্থিতিশীলতা নিশ্চিত করার জন্য শক্তিশালী স্ট্রাকচারাল ডিজাইন।

2। মডুলার এবং সামঞ্জস্যযোগ্য নকশা
মডুলার উপাদানগুলি বিভিন্ন সেতু স্প্যান এবং গার্ডার ধরণের জন্য কাস্টমাইজেশনের অনুমতি দেয়।

সামঞ্জস্যযোগ্য বুমস, সমর্থন করে এবং ট্রলিগুলি বিভিন্ন গার্ডার দৈর্ঘ্য এবং ওজনকে সামঞ্জস্য করতে।

3। স্ব-প্রবর্তন এবং স্ব-চালিত প্রক্রিয়া
কিছু সিস্টেমে অতিরিক্ত ক্রেনের প্রয়োজনীয়তা হ্রাস করে স্ব-প্রবর্তন ক্ষমতা বৈশিষ্ট্যযুক্ত।

ব্রিজ ডেক বা পাইয়ার বরাবর নিয়ন্ত্রিত আন্দোলনের জন্য জলবাহী বা বৈদ্যুতিক প্রবণতা।

4। যথার্থ অবস্থান এবং নিয়ন্ত্রণ
মসৃণ এবং সুনির্দিষ্ট গার্ডার প্লেসমেন্টের জন্য জলবাহী সিস্টেম।

সুরক্ষা এবং নির্ভুলতার জন্য রিমোট-নিয়ন্ত্রিত অপারেশন।

সঠিক অবস্থানের জন্য লেজার বা জিপিএস-গাইডেড প্রান্তিককরণ।

5। সুরক্ষা ব্যবস্থা
ওজনের সীমা ছাড়িয়ে যাওয়ার জন্য ওভারলোড সুরক্ষা সেন্সর।

স্থিতিশীলতার জন্য অ্যান্টি-স্লিপ এবং অ্যান্টি-টিপ প্রক্রিয়া।

জরুরী ব্রেকিং এবং ব্যর্থ-নিরাপদ লকিং সিস্টেম।

6। বিভিন্ন সেতুর ধরণের জন্য বহুমুখিতা
কেবল সমর্থিত, অবিচ্ছিন্ন এবং ক্যান্টিলিভার সেতুর জন্য উপযুক্ত।

ইনক্রিমেন্টাল ব্রিজ নির্মাণে বিভাগীয় প্রবর্তনের জন্য ব্যবহার করা যেতে পারে।

7। দ্রুত উত্থান এবং সময় দক্ষতা
Traditional তিহ্যবাহী ক্রেন-ভিত্তিক পদ্ধতির তুলনায় নির্মাণের সময় হ্রাস করে।

ঘন ঘন পুনরায় স্থাপন না করে অবিচ্ছিন্ন গার্ডার প্লেসমেন্ট সক্ষম করে।

8। নিম্ন স্থল পদচিহ্ন
ন্যূনতম স্থল সমর্থন প্রয়োজন, সীমাবদ্ধ বা উন্নত কাজের সাইটগুলির জন্য আদর্শ।

কিছু সিস্টেম পূর্বে স্থাপন করা গার্ডার থেকে কাজ করে, স্থল-ভিত্তিক ক্রেনগুলির প্রয়োজনীয়তা দূর করে।

9। গ্যান্ট্রি এবং লিফটারগুলি চালু করার সাথে সামঞ্জস্যতা
বিরামবিহীন ক্রিয়াকলাপের জন্য প্রায়শই গ্যান্ট্রি, লিফট ফ্রেম বা ট্রান্সপোর্টারদের সাথে সংহত করা হয়।

10 .. স্থায়িত্ব এবং আবহাওয়া প্রতিরোধের
উচ্চ-শক্তি ইস্পাত এবং জারা-প্রতিরোধী আবরণ দিয়ে নির্মিত।

কঠোর আবহাওয়ার পরিস্থিতিতে কার্যকরভাবে পরিচালনা করে।















গার্ডার লঞ্চিং সরঞ্জামগুলি ব্রিজ নির্মাণে তাদের চূড়ান্ত অবস্থানে উত্তোলন, পরিবহন এবং গার্ডার (প্রিসাস্ট কংক্রিট বা ইস্পাত বিম) রাখার জন্য ব্যবহৃত হয়। উপাদানগুলি প্রবর্তনের পদ্ধতির ধরণের উপর নির্ভর করে (যেমন, গ্যান্ট্রি চালু করা, বিম লঞ্চার, বা উত্তোলন ফ্রেম) এর উপর নির্ভর করে তবে সাধারণত নিম্নলিখিত মূল উপাদানগুলি অন্তর্ভুক্ত করে:

1। প্রধান গ্যান্ট্রি\/লঞ্চ গার্ডার
প্রাথমিক কাঠামোগত ফ্রেম যা ব্রিজের পাইয়ার বা সমর্থন করে।

সাধারণত অনমনীয়তার জন্য উচ্চ-শক্তি ইস্পাত ট্রাসস বা বক্স গার্ডার দিয়ে তৈরি।

একটি প্রপালশন সিস্টেম ব্যবহার করে সেতু সারিবদ্ধকরণের সাথে সরানো হয়।

2। পা\/আউটরিগারদের সমর্থন করুন
গার্ডার প্লেসমেন্টের সময় স্থায়িত্ব সরবরাহ করুন।

সামঞ্জস্যযোগ্য পা যা ব্রিজ পাইয়ার্স বা অস্থায়ী সমর্থনগুলিতে বিশ্রাম দেয়।

কিছু সিস্টেমে ভারসাম্যযুক্ত ওজন বিতরণের জন্য সামনের এবং পিছনের সমর্থন রয়েছে।

3। উত্তোলন ব্যবস্থা (উত্তোলন\/উইনচস)
গার্ডার উত্তোলনের জন্য তারের দড়ি\/চেইন সহ জলবাহী বা বৈদ্যুতিক উইঞ্চগুলি।

এমনকি লোড বিতরণ নিশ্চিত করতে স্প্রেডার বিম অন্তর্ভুক্ত থাকতে পারে।

কিছু সিস্টেম সুনির্দিষ্ট অবস্থানের জন্য হাইড্রোলিক জ্যাক ব্যবহার করে।

4। নাক চালু করা (al চ্ছিক)
ইনক্রিমেন্টাল লঞ্চের সময় গারডারের সামনের সাথে একটি অস্থায়ী এক্সটেনশন সংযুক্ত।

অস্থায়ী সহায়তা সরবরাহ করে ক্যান্টিলিভার স্ট্রেস হ্রাস করে।

5 ... প্রপালশন সিস্টেম (ভ্রমণ প্রক্রিয়া)
ব্রিজ বরাবর গ্যান্ট্রি সরানোর জন্য চাকা, ট্র্যাক বা স্লাইডিং প্যাড।

জলবাহী র‌্যামস, বৈদ্যুতিক মোটর বা উইঞ্চ দ্বারা চালিত।

6। জলবাহী\/পাওয়ার প্যাক
উত্তোলন, প্রবণতা এবং সমন্বয়গুলির জন্য জলবাহী চাপ সরবরাহ করে।

পাম্প, নিয়ন্ত্রণ ভালভ এবং পায়ের পাতার মোজাবিশেষ অন্তর্ভুক্ত।

7। নিয়ন্ত্রণ ব্যবস্থা
অপারেটর কেবিন বা সুনির্দিষ্ট গার্ডার প্লেসমেন্টের জন্য রিমোট কন্ট্রোল।

লোড, প্রান্তিককরণ এবং স্থিতিশীলতার জন্য সেন্সর এবং পর্যবেক্ষণ সিস্টেম।

8 .. অস্থায়ী বিয়ারিংস এবং গাইড
স্থায়ী বিয়ারিংগুলি ইনস্টল না হওয়া পর্যন্ত প্লেসমেন্টের সময় গার্ডারকে সমর্থন করে।

প্রান্তিককরণ গাইডগুলি সঠিক অবস্থান নিশ্চিত করে।

9। সুরক্ষা উপাদান
অ্যান্টি-স্লিপ ডিভাইস, ওভারলোড সুরক্ষা এবং জরুরী ব্রেক।

প্রতিকূল আবহাওয়ায় স্থায়িত্বের জন্য বাতাসের ব্র্যাকিং।









গার্ডার লঞ্চিং সরঞ্জামগুলি গার্ডারগুলির দক্ষ ইনস্টলেশন (প্রিসাস্ট কংক্রিট বা ইস্পাত বিম) জন্য ব্রিজ নির্মাণে ব্যাপকভাবে ব্যবহৃত হয়। গার্ডার লঞ্চিং সরঞ্জামগুলি ব্যবহারের কয়েকটি মূল সুবিধা এখানে রয়েছে:

1। উচ্চ দক্ষতা এবং গতি
দ্রুত ইনস্টলেশন: একক অপারেশনে একাধিক গার্ডার দ্রুত স্থাপন সক্ষম করে, নির্মাণের সময় হ্রাস করে।

অবিচ্ছিন্ন কর্মপ্রবাহ: traditional তিহ্যবাহী ক্রেন-ভিত্তিক পদ্ধতির তুলনায় বাধাগুলি হ্রাস করে।

2। বর্ধিত সুরক্ষা
হ্রাস ম্যানুয়াল শ্রম: শ্রমিকদের উচ্চতা এবং বিপজ্জনক অবস্থার সংস্পর্শে সীমাবদ্ধ করে।

স্থিতিশীল অপারেশন: সরঞ্জামগুলি দুর্ঘটনার ঝুঁকি হ্রাস করে নির্ভুলতার সাথে ভারী বোঝা পরিচালনা করার জন্য ডিজাইন করা হয়েছে।

3। ব্যয়বহুল
কম শ্রম ব্যয়: প্রচলিত পদ্ধতির তুলনায় কম শ্রমিক প্রয়োজন।

একাধিক ক্রেনের প্রয়োজন হ্রাস: প্রতিটি গার্ডার প্লেসমেন্টের জন্য বড় ক্রেনগুলি একত্রিত করার ব্যয়কে সরিয়ে দেয়।

4। বহুমুখিতা
বিভিন্ন সেতুর ধরণের সাথে অভিযোজ্য: বিভিন্ন গার্ডার প্রকারের জন্য উপযুক্ত (আই-বিমস, বক্স গার্ডার, ইউ-বিমস)।

চ্যালেঞ্জিং ভূখণ্ডে কাজ করে: সীমিত অ্যাক্সেস সহ অঞ্চলগুলিতে কার্যকর (নদীর তীরে, মহাসড়ক বা অসম স্থল)।

5 ... নির্ভুলতা এবং নিয়ন্ত্রণ
সঠিক অবস্থান: নিশ্চিত করে যে গার্ডারগুলি ন্যূনতম সমন্বয় সহ সঠিকভাবে স্থাপন করা হয়েছে।

নিয়ন্ত্রিত প্রবর্তন প্রক্রিয়া: ইনস্টলেশন চলাকালীন ভুল ধারণা বা ক্ষতির ঝুঁকি হ্রাস করে।

6 .. ন্যূনতম সাইট বিঘ্ন
হ্রাস ট্র্যাফিক হস্তক্ষেপ: শহুরে অঞ্চল বা সক্রিয় রোডওয়ে\/রেলপথের জন্য আদর্শ।

কম পরিবেশগত প্রভাব: ভারী ক্রেনের তুলনায় কম শব্দ এবং স্থল ব্যাঘাত।

7। উচ্চ লোড ক্ষমতা
হ্যান্ডেলগুলি ভারী এবং দীর্ঘ গার্ডারগুলি: প্রচলিত ক্রেনগুলির সাথে লড়াই করতে পারে এমন বৃহত স্প্যান গার্ডারগুলি চালু করতে সক্ষম।

8। মডুলার এবং পুনরায় ব্যবহারযোগ্য নকশা
সহজ সমাবেশ এবং ভেঙে ফেলা: একাধিক প্রকল্পের জন্য পরিবহন এবং পুনরায় ব্যবহার করা যেতে পারে।

বিভিন্ন স্প্যানের জন্য স্কেলযোগ্য: বিভিন্ন ব্রিজের দৈর্ঘ্য এবং উচ্চতার জন্য সামঞ্জস্যযোগ্য।





ব্রিজ নির্মাণে গার্ডার লঞ্চিং সরঞ্জামগুলি প্রয়োজনীয়, বিশেষত দক্ষতার সাথে এবং নিরাপদে প্রেসকাস্ট বা স্টিলের গার্ডার স্থাপনের জন্য। নীচে মূল অ্যাপ্লিকেশন এবং বিবেচনাগুলি রয়েছে:

1। অ্যাপ্লিকেশন
প্রিসাস্ট কংক্রিট গার্ডার: হাইওয়ে, রেলপথ এবং পথচারী সেতুর জন্য ব্যবহৃত।

ইস্পাত গার্ডারস: দীর্ঘ-স্প্যান সেতুগুলিতে সাধারণ যেমন বক্স গার্ডার বা আই-বিমস।

বিভাগীয় সেতু নির্মাণ: ব্রিজ ডেকগুলি বর্ধিত প্রবর্তনের জন্য।

বাধাগুলি চালু করা: যখন ক্রেনগুলি সাইটটি অ্যাক্সেস করতে পারে না (যেমন, নদী, মহাসড়ক বা উপত্যকা) যখন দরকারী।

2। গার্ডার লঞ্চ সরঞ্জামের প্রকার
গ্যান্ট্রি সিস্টেম চালু করা:

স্ব-চালিত ক্ষমতা সহ মডুলার গ্যান্ট্রি।

ভারসাম্যযুক্ত ক্যান্টিলিভার বা স্প্যান-বাই স্প্যান নির্মাণের জন্য ব্যবহৃত।

স্ব-চালিত মডুলার ট্রান্সপোর্টার (এসপিএমটি):

ভারী গার্ডারগুলি সরানোর জন্য জলবাহী ট্রেলারগুলি।

বিমস এবং উইঞ্চ সিস্টেম চালু করা:

গার্ডারগুলিকে জায়গায় স্লাইড করতে উইঞ্চের সাথে অস্থায়ী বিমগুলি।

ইনক্রিমেন্টাল লঞ্চিং পদ্ধতি (আইএলএম) সরঞ্জাম:

হাইড্রোলিক জ্যাকস এবং স্লাইডিং বিয়ারিংগুলি ধারাবাহিকভাবে গার্ডারগুলি চাপ দেওয়ার জন্য।





গার্ডার লঞ্চিং সরঞ্জামগুলির জন্য উত্পাদন পদ্ধতিতে (ব্রিজ নির্মাণে গার্ডারগুলি উত্তোলন এবং অবস্থানের জন্য ব্যবহৃত হয়) সুরক্ষা, নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য বেশ কয়েকটি সমালোচনামূলক পর্যায়ে জড়িত। নীচে টিপিকাল উত্পাদন প্রক্রিয়াটির একটি কাঠামোগত রূপরেখা রয়েছে:

1। ডিজাইন ও ইঞ্জিনিয়ারিং
ধারণাগত নকশা: প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে (স্প্যান দৈর্ঘ্য, গার্ডার ওজন, সাইটের শর্তাদি)।

বিস্তারিত ইঞ্জিনিয়ারিং:

কাঠামোগত বিশ্লেষণ (লোড ক্ষমতা, স্ট্রেস বিতরণ)।

জলবাহী\/বায়ুসংক্রান্ত সিস্টেম ডিজাইন (প্রক্রিয়া চালু করার জন্য)।

সিএডি মডেলিং এবং সিমুলেশন (সমালোচনামূলক উপাদানগুলির জন্য সীমাবদ্ধ উপাদান বিশ্লেষণ)।

নিয়ন্ত্রক সম্মতি: মানগুলির আনুগত্য নিশ্চিত করুন (আশতো, এন, আইএসও ইত্যাদি)।

2। উপাদান সংগ্রহ
মূল উপকরণ:

উচ্চ-শক্তি ইস্পাত (মরীচি, বুমস এবং সমর্থনগুলির জন্য)।

জলবাহী সিলিন্ডার, মোটর এবং নিয়ন্ত্রণ ব্যবস্থা।

পরিধান-প্রতিরোধী অ্যালো (স্লাইডিং অংশগুলির জন্য)।

মানের চেক: উপাদান শংসাপত্র (এএসটিএম\/এন), ত্রুটিগুলির জন্য ইউটি\/এমটি পরীক্ষা।

3। উপাদানগুলির বানোয়াট
উ: কাঠামোগত উপাদান
কাটা: প্লাজমা\/অক্সি-জ্বালানী বা ইস্পাত প্লেটগুলির লেজার কাটিং।

ওয়েল্ডিং:

পুরু বিভাগগুলির জন্য নিমজ্জিত আর্ক ওয়েল্ডিং (সা)।

জয়েন্টগুলির জন্য ঝালযুক্ত ধাতব আর্ক ওয়েল্ডিং (এসএমএডাব্লু)।

পোস্ট-ওয়েল্ড এনডিটি (এক্স-রে, অতিস্বনক পরীক্ষা)।

মেশিনিং: সিএনসি মিলিং\/যথার্থ গর্ত এবং সংযোগগুলির জন্য ড্রিলিং।

বি। যান্ত্রিক সিস্টেম
জলবাহী সমাবেশ:

পাম্প, ভালভ, সিলিন্ডার এবং পায়ের পাতার মোজাবিশেষ।

চাপ পরীক্ষা (ফাঁস চেক)।

ট্র্যাক\/লঞ্চ প্রক্রিয়া:

রেলগুলির বানোয়াট বা নাক চালু করা।

চলাচলের জন্য গিয়ার\/উইঞ্চ সিস্টেম।

সি বৈদ্যুতিক ও নিয়ন্ত্রণ সিস্টেম
সেন্সর (লোড, প্রান্তিককরণ)।

অটোমেশনের জন্য পিএলসি-ভিত্তিক নিয়ন্ত্রণ প্যানেল।

4 .. সমাবেশ ও সংহতকরণ
উপ-সমাবেশ: ছোট উপাদানগুলিতে যোগদান করা (যেমন, বুম বিভাগ)।

সম্পূর্ণ সমাবেশ:

মূল ফ্রেম খাড়া করা।

যান্ত্রিক\/হাইড্রোলিক সিস্টেম ইনস্টল করা।

তারের নিয়ন্ত্রণ সিস্টেম।

প্রান্তিককরণ চেক: সমস্ত চলমান অংশগুলি সুচারুভাবে পরিচালিত নিশ্চিত করুন।

5 .. পরীক্ষা ও মান নিয়ন্ত্রণ
লোড টেস্টিং:

স্ট্যাটিক পরীক্ষা (সর্বোচ্চ ডিজাইনের লোডের 110%)।

গতিশীল পরীক্ষা (সিমুলেটেড গার্ডার লঞ্চ)।

কার্যকরী পরীক্ষা:

জলবাহী সিস্টেমের কর্মক্ষমতা।

জরুরী ব্রেক\/সুরক্ষা ইন্টারলকস।

চূড়ান্ত পরিদর্শন: মাত্রিক নির্ভুলতা, ওয়েল্ড অখণ্ডতা, পেইন্ট লেপ।

6 .. পৃষ্ঠের চিকিত্সা এবং চিত্রকর্ম
ব্লাস্টিং: মরিচা\/অমেধ্য অপসারণ করতে শট ব্লাস্টিং।

প্রাইমিং\/লেপ:

জারা প্রতিরোধের জন্য দস্তা সমৃদ্ধ প্রাইমার।

পলিউরেথেন টপকোট (ওয়েদারপ্রুফিং)।

7 .. প্যাকেজিং এবং শিপিং
বিচ্ছিন্নতা (যদি পরিবহণের জন্য প্রয়োজন হয়)।

প্যাকেজিং: সমুদ্র চালানের জন্য অ্যান্টি-রাস্ট চিকিত্সা।

ডকুমেন্টেশন: ম্যানুয়াল, পরীক্ষার প্রতিবেদন, শংসাপত্র।

8। সাইট ইনস্টলেশন ও কমিশনিং
নির্মাণ সাইটে পুনরায় অপসারণ।

ট্রায়াল প্রকৃত গার্ডারদের সাথে চলে।

অপারেটর প্রশিক্ষণ।





সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালন প্ল্যাটফর্ম ইনস্টল করেছে এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটগুলির 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি শেষ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিংয়ের হার 95%এ পৌঁছে যাবে। 32 ওয়েল্ডিং লাইন ব্যবহার করা হয়েছে, 50 টি ইনস্টল করার পরিকল্পনা করা হয়েছে এবং পুরো পণ্য লাইনের অটোমেশন হার 85%এ পৌঁছেছে।
