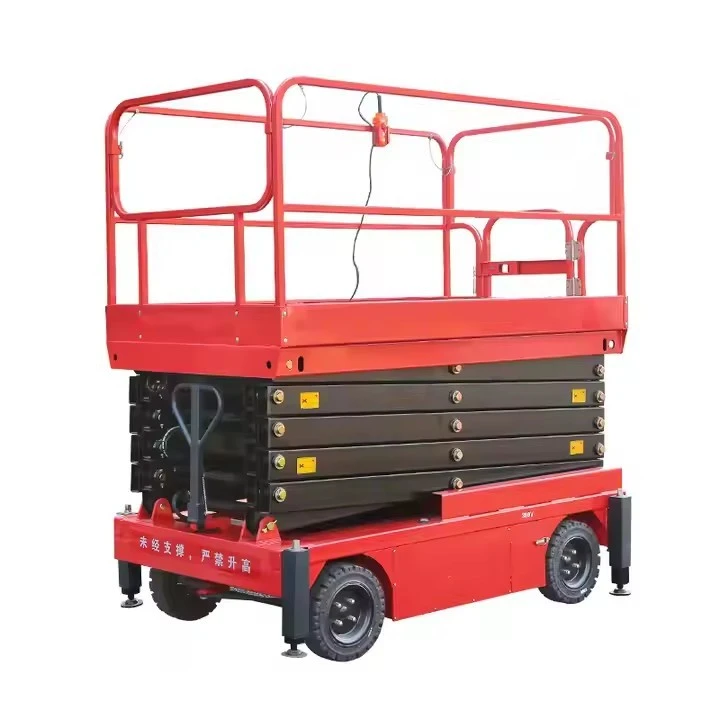

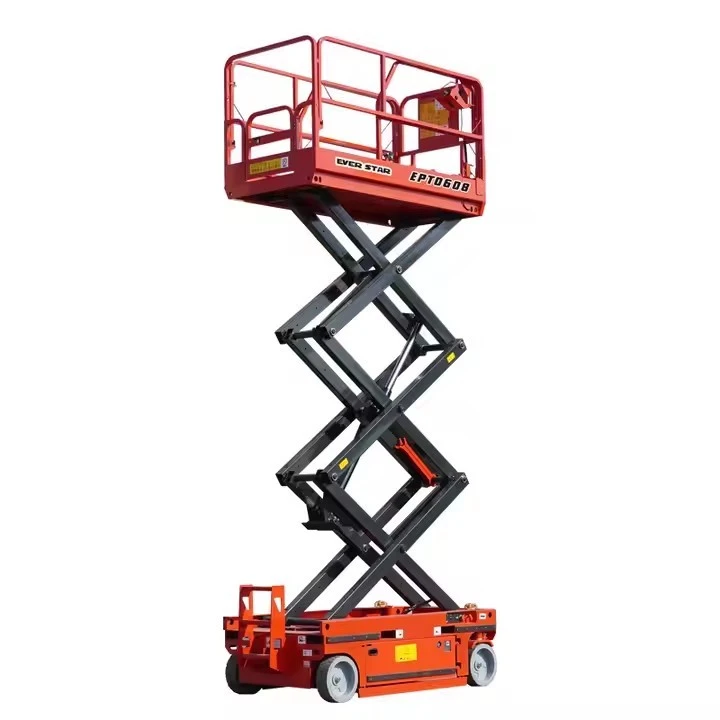

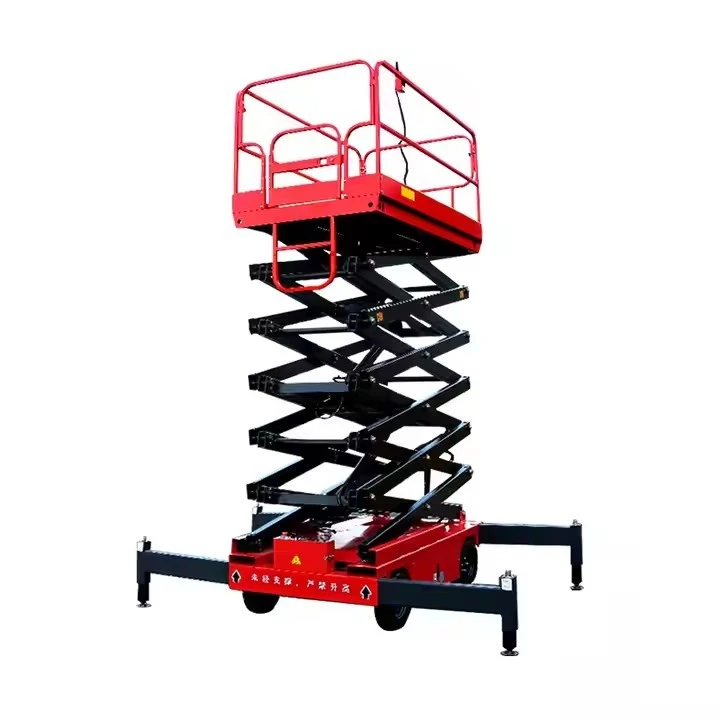

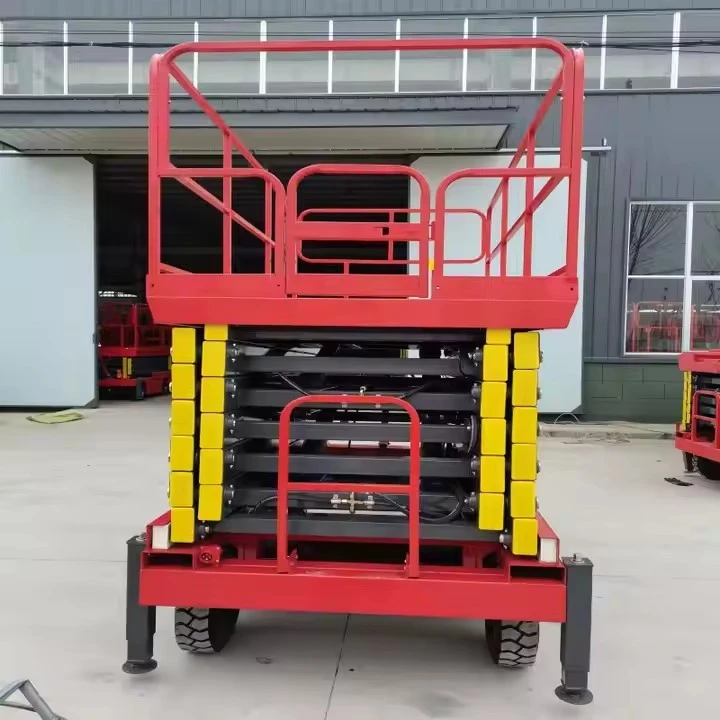

নতুন 15টন হাইড্রলিক কাঁচি লিফট প্ল্যাটফর্ম



মূল বৈশিষ্ট্য এবং বিশেষ উল্লেখ:

লোড ক্ষমতা:

15 মেট্রিক টন (30,000 পাউন্ড)- ভারী যন্ত্রপাতি, বড় যানবাহন (যেমন ট্রাক, বাস), বা শিল্প সামগ্রী পরিচালনার জন্য উপযুক্ত।

উত্তোলন প্রক্রিয়া:

হাইড্রোলিক কাঁচি ডিজাইন- ন্যূনতম রক্ষণাবেক্ষণ সহ মসৃণ, স্থিতিশীল উত্তোলন সরবরাহ করে।

ডুয়াল বা ট্রিপল-স্টেজ কাঁচি(লিফটের উচ্চতার উপর নির্ভর করে) প্রসারিত নাগালের জন্য।

প্ল্যাটফর্মের মাত্রা:

সাধারণ আকার:6m (L) x 2.5m (W)বা প্রয়োজনের উপর ভিত্তি করে কাস্টমাইজযোগ্য।

নন-স্লিপ স্টিল বা ডায়মন্ড-প্লেট পৃষ্ঠনিরাপত্তার জন্য

উত্তোলন উচ্চতা:

স্ট্যান্ডার্ড পরিসীমা:1 মি থেকে 6 মি (মডেলের উপর ভিত্তি করে সামঞ্জস্যযোগ্য)।

কম বন্ধ উচ্চতা(যেমন, 300-500 মিমি) সহজে লোড করার জন্য।

শক্তি উৎস:

বৈদ্যুতিক হাইড্রোলিক পাম্প(3-ফেজ 380V বা একক-ফেজ 220V)।

ঐচ্ছিকডিজেল/হাইব্রিড শক্তিবহিরঙ্গন ব্যবহারের জন্য।

নিরাপত্তা বৈশিষ্ট্য:

জরুরী স্টপ বোতাম।

ওভারলোড সুরক্ষা ভালভ।

ম্যানুয়াল কমানোর ভালভ(বিদ্যুৎ ব্যর্থতার ক্ষেত্রে)।

নিরাপত্তা রেলিং বা চেইন(ঐচ্ছিক)।

গতিশীলতার বিকল্প:

স্থির (স্থির) মডেলস্থায়ী ইনস্টলেশনের জন্য।

মোবাইল ইউনিটভারী-ডিউটি ​​কাস্টার বা ট্রেলার-মাউন্ট করা ডিজাইন সহ।

ঐচ্ছিক আনুষাঙ্গিক:

হাইড্রোলিক টিল্টিং ডেক(সহজ লোড করার জন্য)।

রিমোট কন্ট্রোল অপারেশন।

এলইডি ওয়ার্ক লাইটকম-আলোর অবস্থার জন্য।



A 15-টন হাইড্রোলিক কাঁচি লিফট প্ল্যাটফর্মশিল্প, নির্মাণ এবং গুদাম প্রয়োগে ব্যবহৃত একটি ভারী-শুল্ক উত্তোলন ব্যবস্থা। নীচে কী আছেউপাদানযা এমন একটি লিফট তৈরি করে:

1. কাঠামোগত উপাদান

কাঁচি অস্ত্র (পা)– উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি, এই ক্রসক্রসিং বাহুগুলি প্ল্যাটফর্মকে বাড়াতে/নিচু করতে প্রসারিত এবং প্রত্যাহার করে।

প্ল্যাটফর্ম (ডেক)– কাজের পৃষ্ঠ যেখানে লোড রাখা হয় (সাধারণত অ্যান্টি-স্লিপ ফ্লোরিং সহ)।

বেস ফ্রেম- স্থিতিশীলতা প্রদান করে এবং সমগ্র সমাবেশকে সমর্থন করে।

2. হাইড্রোলিক সিস্টেম

হাইড্রোলিক সিলিন্ডার(গুলি)– প্রাথমিক উত্তোলন প্রক্রিয়া (একক বা ডবল-অভিনয়)।

হাইড্রোলিক পাম্প- তরল চলাচলকে শক্তি দেয় (বৈদ্যুতিক, ম্যানুয়াল, বা বায়ুসংক্রান্ত)।

হাইড্রোলিক ফ্লুইড রিজার্ভার- জলবাহী তেল সংরক্ষণ করে।

কন্ট্রোল ভালভ- তরল প্রবাহ এবং দিক নিয়ন্ত্রণ করুন।

পায়ের পাতার মোজাবিশেষ এবং জিনিসপত্র- উপাদানগুলির মধ্যে জলবাহী তরল পরিবহন করুন।

3. পাওয়ার ও কন্ট্রোল সিস্টেম

বৈদ্যুতিক মোটর / পাওয়ার ইউনিট– হাইড্রোলিক পাম্প চালায় (AC/DC বা ডিজেল-চালিত)।

কন্ট্রোল প্যানেল / দুল- অপারেটরকে লিফ্ট বাড়াতে, কমাতে এবং বন্ধ করতে দেয়।

জরুরী স্টপ বোতাম- ত্রুটির ক্ষেত্রে অবিলম্বে বন্ধ করার জন্য।

সীমা সুইচ– ওভার-এক্সটেনশন বা ওভার-কমানো প্রতিরোধ করুন।

4. নিরাপত্তা উপাদান

সেফটি লক / মেকানিক্যাল ব্রেক- জলবাহী চাপ ব্যর্থ হলে দুর্ঘটনাজনিত হ্রাস রোধ করুন।

গার্ডেল / টো গার্ডস- কর্মীদের পতন থেকে রক্ষা করুন।

ওভারলোড সুরক্ষা- ওজন ধারণক্ষমতার বেশি হলে অপারেশন প্রতিরোধ করে।

গর্ত সুরক্ষা (যদি মোবাইল)- অসম পৃষ্ঠের স্থিতিশীলতা নিশ্চিত করে।

5. গতিশীলতা এবং সমর্থন বৈশিষ্ট্য (যদি প্রযোজ্য হয়)

চাকা / Casters- গতিশীলতার জন্য (সুইভেল বা স্থির)।

আউটরিগার / স্টেবিলাইজার- উত্তোলনের সময় অতিরিক্ত সহায়তা প্রদান করুন।

টোয়িং বার (ট্রেলার-মাউন্ট করা লিফটের জন্য)- পরিবহনের অনুমতি দেয়।

6. ঐচ্ছিক আনুষাঙ্গিক

টিল্টেবল প্ল্যাটফর্ম- ডাম্পিং বা পজিশনিং লোডের জন্য।

বায়ুসংক্রান্ত বা হাইড্রোলিক সমতলকরণ– অসম স্থলের জন্য স্বয়ংক্রিয়-অ্যাডজাস্ট।

রিমোট কন্ট্রোল- ওয়্যারলেস অপারেশন।

লোড মনিটরিং সিস্টেম– বাস্তব- সময়ে ওজন প্রদর্শন করে।







A 15-টন হাইড্রোলিক কাঁচি লিফট প্ল্যাটফর্মশিল্প, নির্মাণ, এবং লজিস্টিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি ভারী-শুল্ক উত্তোলন সমাধান৷ এর দৃঢ় নকশা এবং উচ্চ লোড ক্ষমতা এটিকে বিভিন্ন চাহিদাপূর্ণ কাজের জন্য উপযুক্ত করে তোলে। এখানে কিছু কী আছেঅ্যাপ্লিকেশন:

1. শিল্প উত্পাদন এবং গুদামজাতকরণ

ভারী যন্ত্রপাতি রক্ষণাবেক্ষণ- মেরামত বা সমাবেশের জন্য বড় সরঞ্জাম উত্তোলন।

উপাদান হ্যান্ডলিং- ভারী প্যালেট, পাত্রে বা কাঁচামাল পরিবহন করা।

উত্পাদন লাইন সমর্থন- সমাবেশ বা পরিদর্শনের জন্য কাজের উচ্চতা সামঞ্জস্য করা।

2. নির্মাণ ও অবকাঠামো

ইস্পাত কাঠামো ইনস্টলেশন- পজিশনিং বিম, কলাম, এবং প্রিফেব্রিকেটেড অংশ।

সেতু ও টানেল নির্মাণ- কর্মীদের এবং উপকরণগুলির জন্য স্থিতিশীল উচ্চতর অ্যাক্সেস প্রদান করা।

কংক্রিট ঢালা- ফর্মওয়ার্ক সেটআপ এবং শক্তিবৃদ্ধি স্থাপনে সহায়তা করা।

3. লজিস্টিক এবং শিপিং

ডক লোডিং/আনলোডিং- ট্রাক এবং গুদামগুলির মধ্যে ভারী পণ্যসম্ভার উত্তোলন করা।

কন্টেইনার হ্যান্ডলিং- ফর্কলিফ্ট অ্যাক্সেস বা ম্যানুয়াল লোডিংয়ের জন্য উচ্চতা সামঞ্জস্য করা।

মালবাহী ইয়ার্ড অপারেশন- বিতরণ কেন্দ্রে ভারী আইটেম স্থানান্তর সমর্থন করে।

4. স্বয়ংচালিত এবং মহাকাশ

যানবাহন রক্ষণাবেক্ষণ- সার্ভিসিংয়ের জন্য বাস, ট্রাক বা সামরিক যানবাহন উত্তোলন করা।

বিমানের উপাদান সমাবেশ- বড় অংশ ইনস্টলেশনের জন্য স্থিতিশীল প্ল্যাটফর্ম প্রদান।

5. শক্তি ও ভারী শিল্প

পাওয়ার প্লান্ট রক্ষণাবেক্ষণ- টারবাইন বা বয়লার সার্ভিসিংয়ের জন্য কর্মী এবং সরঞ্জামগুলিকে উন্নত করা।

তেল ও গ্যাস খাত- পাইপলাইন এবং শোধনাগার সরঞ্জাম ইনস্টলেশনে সহায়তা করা।





A 15-টন হাইড্রোলিক কাঁচি লিফট প্ল্যাটফর্মশিল্প এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি ভারী-শুল্ক উত্তোলন সমাধান৷ এখানে এর মূল সুবিধা রয়েছে:

1. উচ্চ লোড ক্ষমতা (15 টন)

অত্যন্ত ভারী ভার তুলতে সক্ষম, এটি উত্পাদন, নির্মাণ এবং সরবরাহের মতো শিল্পের জন্য আদর্শ করে তোলে।

যন্ত্রপাতি, বৃহৎ যন্ত্রপাতি, এবং একযোগে একাধিক কর্মীদের জন্য উপযুক্ত।

2. স্থিতিশীল ও নিরাপদ অপারেশন

হাইড্রোলিক সিস্টেমমসৃণ, ঝাঁকুনি-বিনামূল্যে উত্তোলন এবং কমানো নিশ্চিত করে৷

কাঁচি প্রক্রিয়াএমনকি পূর্ণ উচ্চতায় চমৎকার স্থিতিশীলতা প্রদান করে।

দিয়ে সজ্জিতনিরাপত্তা ভালভ, ওভারলোড সুরক্ষা, এবং জরুরী স্টপ বোতামদুর্ঘটনা প্রতিরোধ করতে।

3. টেকসই এবং মজবুত নির্মাণ

থেকে তৈরিউচ্চ-শক্তির ইস্পাতদীর্ঘ-মেয়াদী নির্ভরযোগ্যতার জন্য।

এমনকি কঠোর শিল্প পরিবেশেও পরিধান এবং টিয়ার প্রতিরোধী।

4. বহুমুখী অ্যাপ্লিকেশন

ব্যবহার করা হয়গুদাম, কারখানা, স্বয়ংচালিত মেরামত, নির্মাণ সাইট এবং শিপিং ডক.

একটি হিসাবে পরিবেশন করতে পারেনকাজের প্ল্যাটফর্ম, লোডিং ডক লিফট, বা উপাদান হ্যান্ডলিং সমাধান.

5. কম রক্ষণাবেক্ষণ

হাইড্রোলিক সিস্টেম প্রয়োজনন্যূনতম রক্ষণাবেক্ষণবায়ুসংক্রান্ত বা যান্ত্রিক লিফটের তুলনায়।

কম চলমান অংশগুলি ভাঙ্গনের ঝুঁকি কমায়।

6. কাস্টমাইজযোগ্য বিকল্প

সাথে পাওয়া যায়স্থির, মোবাইল, বা পিট{0}}মাউন্ট করা ডিজাইন.

অন্তর্ভুক্ত করতে পারেননন-স্লিপ প্ল্যাটফর্ম, রেললাইন, এবং সামঞ্জস্যযোগ্য উচ্চতাপ্রয়োজনীয়তার উপর ভিত্তি করে।

7. খরচ-কার্যকর দক্ষতা

কায়িক শ্রম হ্রাস করে এবং ক্রিয়াকলাপ দ্রুত করে।

নিরাপদ ভারী{{0}লোড হ্যান্ডলিং সক্ষম করে কর্মক্ষেত্রের উৎপাদনশীলতা উন্নত করে।

8. মসৃণ এবং শান্ত অপারেশন

হাইড্রোলিক শক্তি নিশ্চিত করেকম শব্দ মাত্রা, যান্ত্রিক লিফট থেকে ভিন্ন।













এর উৎপাদন প্রক্রিয়া ক15-টন হাইড্রোলিক কাঁচি লিফট প্ল্যাটফর্মনকশা এবং উপাদান নির্বাচন থেকে সমাবেশ এবং পরীক্ষা পর্যন্ত বিভিন্ন মূল পর্যায় জড়িত। নীচে উত্পাদন প্রক্রিয়ার একটি বিশদ বিভাজন রয়েছে:

---

1. ডিজাইন এবং ইঞ্জিনিয়ারিং

ধারণাগতকরণ: স্পেসিফিকেশন সংজ্ঞায়িত করুন (লোড ক্ষমতা, উত্তোলনের উচ্চতা, প্ল্যাটফর্মের আকার, পাওয়ার উত্স, ইত্যাদি)।

CAD মডেলিং: বিস্তারিত স্কিম্যাটিক্স তৈরি করতে 3D ডিজাইন সফ্টওয়্যার (SolidWorks, AutoCAD) ব্যবহার করুন।

কাঠামোগত বিশ্লেষণ: সীমাবদ্ধ উপাদান বিশ্লেষণ (FEA) লোড অধীনে শক্তি এবং স্থিতিশীলতা নিশ্চিত করতে.

হাইড্রোলিক সিস্টেম ডিজাইন: সিলিন্ডারের আকার, পাম্পের ক্ষমতা এবং ভালভের প্রয়োজনীয়তা গণনা করুন।

---

2. উপাদান সংগ্রহ

ইস্পাত নির্বাচন: কাঁচি বাহু, প্ল্যাটফর্ম এবং বেসের জন্য উচ্চ-গ্রেডের ইস্পাত (Q235B/Q345B)।

হাইড্রোলিক উপাদান: প্রত্যয়িত সরবরাহকারীদের কাছ থেকে পাম্প, সিলিন্ডার, পায়ের পাতার মোজাবিশেষ, এবং ভালভ।

বৈদ্যুতিক উপাদান: মোটর, নিয়ন্ত্রণ প্যানেল, সেন্সর, এবং তারের.

অন্যান্য উপকরণ: পলিউরেথেন বা রাবারের চাকা, নিরাপত্তা রেল, এবং নন-স্লিপ ডেকিং।

---

3. কাটিং এবং ফ্যাব্রিকেশন

লেজার/প্লাজমা কাটিং: কাঁচি অস্ত্র, প্ল্যাটফর্ম, এবং বেস জন্য ইস্পাত প্লেট নির্ভুল কাটিয়া.

নমন এবং ঢালাই:

কাঁচি বাহু বাঁকানো হয় এবং X-আকৃতির লিঙ্কেজে ঢালাই করা হয়।

প্ল্যাটফর্ম এবং বেস ফ্রেম কাঠামোগত অখণ্ডতার জন্য ঝালাই করা হয়।

সারফেস ট্রিটমেন্ট:

মরিচা এবং অমেধ্য অপসারণ করতে স্যান্ডব্লাস্টিং।

প্রাইমার এবং পেইন্ট লেপ (স্থায়িত্বের জন্য পাউডার আবরণ)।

---

4. জলবাহী সিস্টেম সমাবেশ

সিলিন্ডার ইনস্টলেশন: কাঁচি প্রক্রিয়ায় হাইড্রোলিক সিলিন্ডার মাউন্ট করুন।

পাম্প এবং মোটর সেটআপ: হাইড্রোলিক পাম্প, বৈদ্যুতিক/ডিজেল পাওয়ার ইউনিট এবং পায়ের পাতার মোজাবিশেষ ইনস্টল করুন।

ভালভ এবং নিয়ন্ত্রণ ইন্টিগ্রেশন: ফিট কন্ট্রোল ভালভ, চাপ ত্রাণ ভালভ, এবং বহুগুণ।

---

5. বৈদ্যুতিক ও নিয়ন্ত্রণ সিস্টেম ইনস্টলেশন

ওয়্যারিং: মোটর সংযোগ করুন, সীমা সুইচ, এবং জরুরী স্টপ বোতাম.

কন্ট্রোল প্যানেল: উত্তোলন/নিচু করার জন্য পুশ-বোতাম বা রিমোট কন্ট্রোল ইনস্টল করুন।

নিরাপত্তা ডিভাইস: ওভারলোড সেন্সর, টিল্ট অ্যালার্ম এবং জরুরী ডিসেন্ট ভালভ যোগ করুন।

---

6. যান্ত্রিক সমাবেশ

কাঁচি মেকানিজম সমাবেশ: পিভট বোল্ট এবং বিয়ারিং দিয়ে কাঁচি বাহু সংযুক্ত করুন।

প্ল্যাটফর্ম মাউন্টিং: কাঁচি কাঠামোর শীর্ষে প্ল্যাটফর্মটি সুরক্ষিত করুন।

আউটরিগার/স্ট্যাবিলাইজার: অতিরিক্ত স্থিতিশীলতার জন্য প্রয়োজন হলে সংযুক্ত করুন।

---

7. পরীক্ষা এবং মান নিয়ন্ত্রণ

লোড টেস্টিং: ক্রমবর্ধমান ওজন (125% ওভারলোড পরীক্ষা) সহ 15-টন ক্ষমতা যাচাই করুন।

হাইড্রোলিক চাপ পরীক্ষা: ফাঁস এবং সিস্টেম স্থায়িত্ব পরীক্ষা করুন.

সাইকেল টেস্টিং: মসৃণ অপারেশন নিশ্চিত করতে বারবার উত্তোলন/নিচু করা।

নিরাপত্তা চেক: জরুরী স্টপ, টিল্ট সেন্সর এবং ম্যানুয়াল কমানোর ফাংশন যাচাই করুন।

---

8. সমাপ্তি এবং প্যাকেজিং

ফাইনাল পেইন্ট টাচ-উপর: জারা প্রতিরোধের নিশ্চিত করুন.

লেবেলিং এবং ব্র্যান্ডিং: নিরাপত্তা লেবেল, ক্ষমতা প্লেট, এবং লোগো যোগ করুন।

প্যাকেজিং: শিপিংয়ের জন্য প্লাস্টিকের মোড়ক বা কাঠের ক্রেট দিয়ে রক্ষা করুন।

---

9. সার্টিফিকেশন এবং ডকুমেন্টেশন

সম্মতি: ANSI, OSHA, বা CE মান মেনে চলা নিশ্চিত করুন।

ব্যবহারকারীর ম্যানুয়াল: অপারেশন এবং রক্ষণাবেক্ষণ গাইড প্রদান.

ওয়্যারেন্টি এবং সমর্থন: বিক্রয়োত্তর পরিষেবার শর্তাদি- চূড়ান্ত করুন৷
