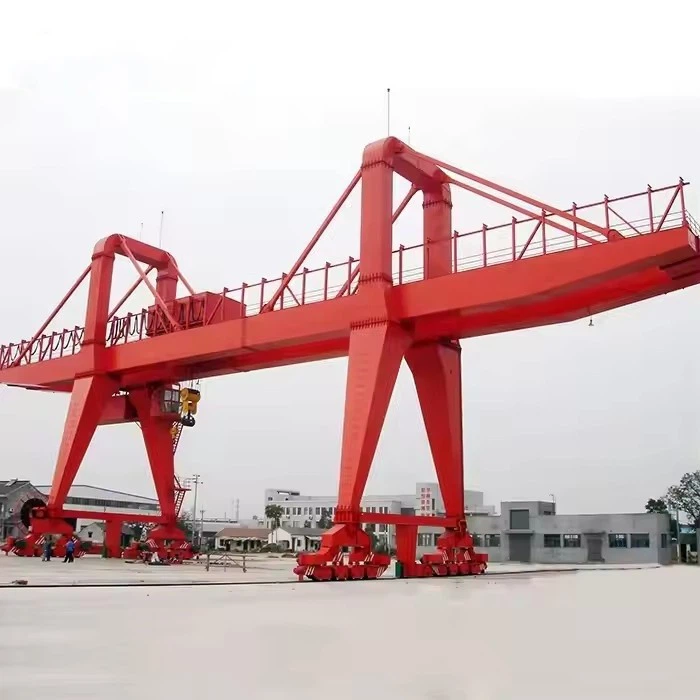

15 মি স্প্যান গ্যান্ট্রি ক্রেন

1। পণ্য ওভারভিউ

একটি 15 মিটার স্প্যান গ্যান্ট্রি ক্রেন হ'ল একটি বহুমুখী উত্তোলন সমাধান যা বিভিন্ন শিল্প ও লজিস্টিকাল সেটিংসে ভারী বোঝা পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এটি শক্তিশালী নকশা, উচ্চ দক্ষতা এবং বিভিন্ন কাজের পরিবেশের সাথে অভিযোজনযোগ্যতার কারণে এটি বন্দর, নির্মাণ সাইট, উত্পাদন সুবিধা এবং গুদামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়

প্রযুক্তিগত বৈশিষ্ট্য

উত্তোলন ক্ষমতা: সাধারণত মডেল এবং প্রয়োগের উপর নির্ভর করে 5 থেকে 50 টন পর্যন্ত হয়।

স্প্যান: 15 মিটার (প্রয়োজনীয়তার ভিত্তিতে কাস্টমাইজযোগ্য)।

উত্তোলন উচ্চতা: 12 মিটার অবধি, নির্দিষ্ট প্রয়োজন অনুসারে সামঞ্জস্যযোগ্য।

বিদ্যুৎ সরবরাহ: হাইব্রিড সিস্টেমগুলির বিকল্পগুলির সাথে বৈদ্যুতিক বা ডিজেল চালিত।

গতিশীলতা: চলাচলে নমনীয়তার জন্য রেল-মাউন্ট বা রাবার-ক্লান্ত বিকল্পগুলি উপলব্ধ।

মূল উপাদানগুলি: ইঞ্জিন, ভারবহন, গিয়ারবক্স, মোটর, গিয়ার

উত্সের স্থান: হেনান, চীন

ওয়ারেন্টি: 2 বছর

ওজন (কেজি): 50000 কেজি

ভিডিও আউটগোয়িং-ইনস্পেকশন: সরবরাহ করা হয়েছে

যন্ত্রপাতি পরীক্ষার প্রতিবেদন: সরবরাহ করা হয়েছে

অ্যাপ্লিকেশন: আউটডোর

কীওয়ার্ডস: 15 মি স্প্যান গ্যান্ট্রি ক্রেন

রেটেড লোডিং ক্ষমতা: 50 টন

ক্রস ভ্রমণের গতি: 44.6 মি\/মিনিট

দীর্ঘ ভ্রমণের গতি: 47.1 মি\/মিনিট

নিয়ন্ত্রণের উপায়: কেবিন

বিদ্যুৎ সরবরাহ: কেবল রিল

ইস্পাত ট্র্যাক: Qu80

শক্তি: 3- ফেজ এসি 50Hz 380V

1. মেইন মরীচি

অনুভূমিক মরীচি যা 15 মিটার বিস্তৃত, ট্রলি এবং উত্তোলন প্রক্রিয়াটিকে সমর্থন করে।
ভারী বোঝা পরিচালনা এবং বাঁক প্রতিরোধের জন্য ডিজাইন করা।

1) ওভারভিউ
মূল মরীচিটি হ'ল 15 মিটার স্প্যান গ্যান্ট্রি ক্রেনের প্রাথমিক লোড বহনকারী কাঠামো। এটি দুটি সমান্তরাল গার্ডার নিয়ে গঠিত যা ক্রেনের প্রস্থ জুড়ে বিস্তৃত এবং ট্রলি এবং উত্তোলন ব্যবস্থার জন্য সমর্থন সরবরাহ করে। নকশা উচ্চ শক্তি, স্থায়িত্ব এবং লোড বিতরণ নিশ্চিত করে, এটি শিল্প পরিবেশে ভারী বোঝা তুলে নেওয়ার জন্য উপযুক্ত করে তোলে।

2) কাঠামোগত নকশা এবং নির্মাণ
ডাবল গার্ডার কনফিগারেশন - একক গার্ডার ডিজাইনের তুলনায় আরও ভাল লোড বিতরণ এবং উচ্চ উত্তোলন ক্ষমতা সরবরাহ করে।
উচ্চ-মানের ইস্পাত উপাদান-সাধারণত Q235B বা Q345B ইস্পাত দিয়ে তৈরি, স্থায়িত্ব এবং শক্তি নিশ্চিত করে।
বক্স গার্ডার বা ট্রাস গার্ডার ডিজাইন -
বক্স গার্ডার: সম্পূর্ণরূপে বদ্ধ কাঠামো, উচ্চতর অনমনীয়তা এবং লোড-ভারবহন ক্ষমতা সরবরাহ করে।
ট্রাস গার্ডার: লাইটওয়েট, বায়ু-প্রতিরোধী, বড় স্প্যানগুলির জন্য উপযুক্ত।
নির্ভুলতার জন্য ld ালাই এবং মেশিনযুক্ত - প্রধান মরীচিগুলি নিমজ্জিত আর্ক ওয়েল্ডিং (এসএই) ব্যবহার করে ঝালাই করা হয় এবং মসৃণ ট্রলির চলাচল নিশ্চিত করতে উচ্চ নির্ভুলতার জন্য মেশিন করা হয়।

2.লিফটিং সিস্টেম

লোডগুলি উত্তোলন এবং হ্রাস করার জন্য উইঞ্চ, তারের দড়ি এবং ড্রাম অন্তর্ভুক্ত।
সুনির্দিষ্ট নিয়ন্ত্রণ এবং মসৃণ অপারেশনের জন্য ডিজাইন করা।

1) উত্তোলন ব্যবস্থা
উত্তোলন প্রক্রিয়াটি বোঝা উত্তোলন এবং হ্রাস করার জন্য দায়ী। এটি অন্তর্ভুক্ত:
বৈদ্যুতিক তারের দড়ি উত্তোলন: প্রাথমিক উত্তোলন ডিভাইস, সাধারণত একটি ট্রলিতে মাউন্ট করা হয় যা গার্ডারগুলির সাথে চলাচল করে।
তারের দড়ি এবং হুক: তারের দড়িটি একটি ড্রামের চারপাশে ক্ষতবিক্ষত এবং বোঝা উত্তোলনের জন্য একটি হুকের সাথে সংযুক্ত।
উত্তোলন মোটর: লোডগুলি উত্তোলন এবং কম করার জন্য প্রয়োজনীয় শক্তি সরবরাহ করে।
গিয়ারবক্স এবং ব্রেক সিস্টেম: গতি নিয়ন্ত্রণ করে এবং দুর্ঘটনাজনিত লোড ড্রপগুলি প্রতিরোধ করে সুরক্ষা নিশ্চিত করে।
2) ট্রলি সিস্টেম
ট্রলি ডাবল গার্ডার বরাবর অনুভূমিকভাবে সরে যায়, লোডের সুনির্দিষ্ট অবস্থানের জন্য অনুমতি দেয়। এটি নিয়ে গঠিত:
ট্রলি ফ্রেম: উত্তোলন এবং অন্যান্য উপাদানগুলিকে সমর্থন করে।
ট্রলি হুইলস: গার্ডারগুলিতে মাউন্ট করা রেলগুলিতে চালান।
ট্রলি মোটর অ্যান্ড ড্রাইভ সিস্টেম: অনুভূমিক আন্দোলনকে শক্তি দেয়।
3) বৈদ্যুতিক ও নিয়ন্ত্রণ ব্যবস্থা
বৈদ্যুতিক সিস্টেমটি মসৃণ অপারেশন নিশ্চিত করে এবং অন্তর্ভুক্ত:
কন্ট্রোল প্যানেল: যোগাযোগকারী এবং রিলে সহ বৈদ্যুতিক উপাদানগুলি রাখে।
সীমাবদ্ধ সুইচগুলি: উত্তোলন এবং ট্রলির ওভার ট্র্যাভেল প্রতিরোধ করে।
দুল নিয়ন্ত্রণ \/ রিমোট কন্ট্রোল: অপারেটরকে উত্তোলন, নিম্নতরকরণ এবং ট্রলি চলাচল নিয়ন্ত্রণ করতে দেয়।
পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) (al চ্ছিক): সুনির্দিষ্ট অপারেশনের জন্য মসৃণ গতি নিয়ন্ত্রণ সরবরাহ করে।
4) সুরক্ষা বৈশিষ্ট্য
ওভারলোড সুরক্ষা: রেটযুক্ত ক্ষমতা ছাড়িয়ে উত্তোলন রোধ করে।
জরুরী স্টপ সিস্টেম: জরুরি অবস্থার ক্ষেত্রে অপারেশন বন্ধ করে দেয়।
অ্যান্টি-সংঘর্ষ সেন্সর: অন্যান্য বস্তুর সাথে সংঘর্ষগুলি প্রতিরোধ করে।

3.গাড়ি

একটি বিশেষ উত্তোলন ডিভাইস যা পাত্রে বা অন্যান্য লোডের শীর্ষে সংযুক্ত থাকে।
অ্যাপ্লিকেশনটির উপর নির্ভর করে বিভিন্ন আকার এবং ওজন পরিচালনা করতে পারে।

1) কাঠামো এবং নকশা
প্রধান মরীচি সংযোগ: শেষের গাড়িগুলি ডাবল গার্ডারগুলির সাথে সংযুক্ত থাকে, স্থায়িত্ব এবং লোড বিতরণ সরবরাহ করে।
শক্তিশালী ইস্পাত ফ্রেম: উচ্চ-শক্তি ইস্পাত থেকে ভারী বোঝা এবং অপারেশনাল স্ট্রেস সহ্য করতে তৈরি।
বক্স-টাইপ বা ld ালাইযুক্ত কাঠামো: স্থায়িত্ব এবং অনমনীয়তা নিশ্চিত করে।
2) ভ্রমণ প্রক্রিয়া
শেষের গাড়িটি এমন একটি ভ্রমণ ব্যবস্থার সাথে সজ্জিত যা গ্রাউন্ড রেলগুলির সাথে ক্রেনকে সরিয়ে দেয়:
হুইল অ্যাসেমব্লিজ: বৃহত ব্যাসের, মসৃণ চলাচলের জন্য ডিজাইন করা উচ্চ-শক্তি ইস্পাত চাকা।
ড্রাইভ ইউনিট (মোটর এবং গিয়ারবক্স):
বৈদ্যুতিক মোটর দ্বারা চালিত (সাধারণত মসৃণ ত্বরণ এবং হ্রাসের জন্য একটি ভিএফডি সহ)।
গিয়ারবক্সগুলি দক্ষতার সাথে চাকাগুলিতে প্রেরণ করে।
রেল ক্ল্যাম্পস এবং বাফার (al চ্ছিক): শক্তিশালী বাতাসের সময় অযাচিত চলাচল রোধ করে।
ব্রেকিং সিস্টেম:
নিরাপদ থামার বিষয়টি নিশ্চিত করতে বৈদ্যুতিন চৌম্বকীয় বা হাইড্রোলিক ব্রেক।
অতিরিক্ত সুরক্ষার জন্য জরুরী স্টপ সিস্টেম।

4. ক্রেন ট্র্যাভেলিং মেকানিজম

ট্র্যাভেলিং ড্রাইভ সিস্টেম
ক্রেনটি মোটরযুক্ত ড্রাইভ ইউনিটগুলি ব্যবহার করে গ্রাউন্ড রেলগুলি ধরে চলে: এর সমন্বয়ে:
1) ড্রাইভিং মোটর:
সাধারণত তিন-ফেজ অ্যাসিনক্রোনাস মোটর।
মসৃণ ত্বরণ, গতি নিয়ন্ত্রণ এবং শক্তি দক্ষতার জন্য ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) ব্যবহার করতে পারে।
2) গিয়ারবক্স এবং ট্রান্সমিশন সিস্টেম:
মোটরটি একটি শক্ত গিয়ারবক্স চালায় যা গতি হ্রাস করে এবং টর্ক বাড়ায়।
দক্ষ শক্তি সংক্রমণের জন্য হেলিকাল বা গ্রহের গিয়ার ব্যবহার করে।
3) হুইল সিস্টেম:
চালিত চাকা: মোটর এবং গিয়ারবক্স দ্বারা চালিত।
অলস চাকা: লোডের ভারসাম্য বজায় রাখতে ফ্রি-মুভিং সাপোর্ট হুইলস।
উপাদান: স্থায়িত্বের জন্য তাপ চিকিত্সা সহ নকল ইস্পাত।
চাকাগুলি সুরক্ষিতভাবে রেল ট্র্যাকটিতে রাখতে ফ্ল্যাঞ্জড ডিজাইন।
4) ব্রেকিং সিস্টেম:
নিয়ন্ত্রিত স্টপিংয়ের জন্য বৈদ্যুতিন চৌম্বকীয় বা হাইড্রোলিক ব্রেক।
অতিরিক্ত সুরক্ষার জন্য জরুরি ব্রেক।

5. ট্রলি ট্র্যাভেলিং মেকানিজম

লোডের উপরে স্প্রেডার বা উত্তোলন প্রক্রিয়াটি স্থাপন করতে মূল গার্ডার বরাবর সরানো হয়।
অনুভূমিক আন্দোলনের জন্য মোটর দিয়ে সজ্জিত।

1) কাঠামোগত উপাদান
ট্রলি ফ্রেম:
একটি ভারী শুল্ক ইস্পাত ফ্রেম যা উত্তোলন প্রক্রিয়া রাখে।
ডাবল গার্ডারগুলির শীর্ষ ফ্ল্যাঞ্জ বরাবর মসৃণভাবে সরানোর জন্য ডিজাইন করা হয়েছে।
ট্রলি চাকা:
ডিজাইনের উপর নির্ভর করে চার বা ততোধিক চাকা।
স্থায়িত্বের জন্য তাপ চিকিত্সা সহ নকল ইস্পাত দিয়ে তৈরি।
লাইনচ্যুত রোধ করতে ফ্ল্যাঞ্জড চাকা।
2) সুরক্ষা এবং নিয়ন্ত্রণ বৈশিষ্ট্য
সীমাবদ্ধ সুইচগুলি: মনোনীত পরিসীমা ছাড়িয়ে ওভার ট্র্যাভেল প্রতিরোধ করুন।
ব্রেকিং সিস্টেম:
বৈদ্যুতিন চৌম্বকীয় বা হাইড্রোলিক ব্রেকগুলি নিয়ন্ত্রিত থামার বিষয়টি নিশ্চিত করে।
অতিরিক্ত সুরক্ষার জন্য জরুরি ব্রেক।
অ্যান্টি-স্লিপ এবং অ্যান্টি-স্কিউ সিস্টেমগুলি: মসৃণ আন্দোলন নিশ্চিত করে এবং মিস্যালাইনমেন্ট প্রতিরোধ করে।
ওভারলোড সুরক্ষা: সিস্টেমের ক্ষতি থেকে অতিরিক্ত বোঝা প্রতিরোধ করে।

6.ক্রেন চাকা

1) ক্রেন চাকার প্রকার
একটি 20- টন ডাবল গার্ডার গলিয়াথ গ্যান্ট্রি ক্রেন সাধারণত নিম্নলিখিত ধরণের চাকা ব্যবহার করে:
চালিত চাকা: মোটর এবং গিয়ারবক্সের সাথে সংযুক্ত, আন্দোলন সরবরাহ করে।
নিষ্ক্রিয় চাকা (নন-চালিত): ক্রেনের ওজনকে সমর্থন করুন এবং অবাধে রোল করুন।
ফ্ল্যাঞ্জড হুইলস: ক্রেনটি রেলগুলিতে সারিবদ্ধ রাখতে একটি উত্থিত প্রান্ত (ফ্ল্যাঞ্জ) রাখুন।
ডাবল-প্রবাহিত চাকা (al চ্ছিক): উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনগুলির জন্য অতিরিক্ত স্থিতিশীলতা সরবরাহ করুন।
2) উপাদান ও উত্পাদন প্রক্রিয়া
উপাদান:
উচ্চ-শক্তি নকল ইস্পাত (যেমন, 42 সিআরএমও, 65 এমএন, বা জেডজি 430-640)।
উচ্চ পরিধানের প্রতিরোধ এবং স্থায়িত্বের জন্য তাপ-চিকিত্সা।
কঠোরতা:
পৃষ্ঠের কঠোরতা: এইচআরসি 40-50 (পরিধানের প্রতিরোধের জন্য)।
কোর কঠোরতা: দৃ ness ়তা বজায় রাখতে কম।
উত্পাদন প্রক্রিয়া:
ফোরজিং → মেশিনিং → তাপ চিকিত্সা → চূড়ান্ত গ্রাইন্ডিং এবং টেস্টিং।

7. ক্রেন হুক

একটি বিশেষ উত্তোলন ডিভাইস যা পাত্রে বা অন্যান্য লোডের শীর্ষে সংযুক্ত থাকে।
অ্যাপ্লিকেশনটির উপর নির্ভর করে বিভিন্ন আকার এবং ওজন পরিচালনা করতে পারে।

1) ক্রেন হুকের ধরণ
হুকের পছন্দটি উত্তোলনের অ্যাপ্লিকেশনটির উপর নির্ভর করে:
একক হুক:
সাধারণ উত্তোলন অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত।
মোচড় রোধ করতে একটি ঘোরানো সুইভেল সহ সাধারণ নকশা।
ডাবল হুক:
এমনকি ওজন বিতরণ নিশ্চিত করতে প্রশস্ত বা ভারী লোডের জন্য ব্যবহৃত।
একক হুকের চেয়ে ভাল স্থিতিশীলতা সরবরাহ করে।
জাল হুক বনাম স্তরিত হুক:
জাল হুক: উচ্চ-শক্তি ইস্পাত, শক্তিশালী এবং আরও টেকসই একক টুকরো থেকে তৈরি।
স্তরিত হুক: অতিরিক্ত সুরক্ষার জন্য ব্যবহৃত একাধিক স্টিল প্লেট থেকে তৈরি (হঠাৎ ব্যর্থতার ঝুঁকি হ্রাস করে)।
2) উপাদান এবং উত্পাদন
উপাদান:
উচ্চ-শক্তি কার্বন ইস্পাত বা অ্যালো ইস্পাত (যেমন, 20 এমএনএসআই, 34ক্রোমো 4)।
উচ্চ লোডগুলি পরিচালনা করতে এবং বিকৃতি প্রতিরোধের জন্য ডিজাইন করা।
তাপ চিকিত্সা:
কঠোরতা এবং স্থায়িত্ব বৃদ্ধি করে।
পরিধান হ্রাস করে এবং পরিষেবা জীবনকে প্রসারিত করে।
সুরক্ষা ফ্যাক্টর:
নিরাপদ উত্তোলন কার্যক্রম নিশ্চিত করতে সাধারণত 4: 1 বা 5: 1।

8. মোটর

বৈশিষ্ট্য এবং স্পেসিফিকেশন
1) বিদ্যুৎ সরবরাহ:
থ্রি-ফেজ পাওয়ার সাপ্লাই স্ট্যান্ডার্ড, কারণ এটি ভারী শুল্ক অ্যাপ্লিকেশনগুলির জন্য আরও সুষম, দক্ষ এবং নির্ভরযোগ্য পাওয়ার উত্স সরবরাহ করে।
ফ্রিকোয়েন্সি: স্থানীয় বৈদ্যুতিক মানের উপর নির্ভর করে সাধারণত 50 হার্জ বা 60 হার্জেড।
2) ঘের এবং সুরক্ষা:
ধুলা এবং জল থেকে রক্ষা করতে আইপি 54 বা আইপি 55 সুরক্ষা রেটিং।
উচ্চতর অপারেটিং তাপমাত্রা পরিচালনা করতে ক্লাস এফ বা এইচ ইনসুলেশন।
কুলিং সিস্টেম: বেশিরভাগ মোটরগুলি বর্ধিত ক্রিয়াকলাপের সময় অতিরিক্ত উত্তাপ রোধ করতে জোর করে বায়ুচলাচল বা কুলিং ফ্যানদের সাথে সজ্জিত।
3) শুরু সিস্টেম:
স্টার-ডেল্টা (ওয়াই-ডেল্টা) বা মসৃণ মোটর স্টার্টআপের জন্য এবং ইনরুশ কারেন্ট হ্রাস করার জন্য অটোট্রান্সফর্মার স্টার্টার্স।
সফট স্টার্টার বা ভিএফডি: প্রায়শই ট্রলি এবং ভ্রমণ মোটরগুলির জন্য ধীরে ধীরে গতি বাড়াতে, মোটরটির দীর্ঘায়ু উন্নতি করতে এবং যান্ত্রিক চাপ হ্রাস করতে ব্যবহৃত হয়।

.

9. সাউন্ড এবং হালকা অ্যালার্ম সিস্টেম এবং সীমা স্যুইচ

1) শব্দ এবং হালকা অ্যালার্ম সিস্টেম
সাউন্ড এবং লাইট অ্যালার্ম সিস্টেমটি নির্দিষ্ট ক্রেন অপারেটিং শর্তাদি যেমন ওভারলোড, সীমা পরিসীমা বা জরুরী পরিস্থিতিগুলির কাছে পৌঁছানো হিসাবে সতর্ক করার জন্য ভিজ্যুয়াল এবং শ্রুতিমধুর সতর্কতা সরবরাহ করে।
2) সীমা সুইচ
সীমাবদ্ধ সুইচগুলি এমন সুরক্ষা ডিভাইস যা ক্রেনটিকে ডিজাইন করা অপারেশনাল রেঞ্জের বেশি হতে বাধা দেয়। নিরাপদ অপারেশন নিশ্চিতকরণ এবং যান্ত্রিক ক্ষতি বা সুরক্ষার ঝুঁকি এড়ানোর জন্য এই সুইচগুলি গুরুত্বপূর্ণ।

10. সাফটি ডিভাইস

উন্নত সুরক্ষা ব্যবস্থা দিয়ে সজ্জিত, যেমন:

ওভারলোড সুরক্ষা সামর্থ্যের বাইরে উত্তোলন রোধ করতে সুরক্ষা। অন্যান্য ক্রেন বা বাধার সাথে দুর্ঘটনা এড়ানোর জন্য অ্যান্টি-কুলিশন সিস্টেমগুলি তার ভ্রমণের পরিসীমা শেষে ক্রেন বন্ধ করতে লিমিট স্যুইচগুলি। জরুরী অবস্থার ক্ষেত্রে তাত্ক্ষণিক শাটডাউন করার জন্য ইমার্জেন্সি স্টপ বোতামগুলি। পোর্ট, নির্মাণের সাইট এবং শিল্প সুবিধাগুলির মতো পরিবেশে নিরাপদ অপারেশনকে সম্মতি জানায়।

11. কন্ট্রোল মোড

1) দুল নিয়ন্ত্রণ (তারযুক্ত নিয়ন্ত্রণ)
বর্ণনা:
একটি দুল নিয়ন্ত্রণ একটি নমনীয় কেবলের মাধ্যমে ক্রেনের সাথে সংযুক্ত একটি হ্যান্ডহেল্ড ডিভাইস। এটি অপারেটরটিকে মাটিতে বা ক্রেনের আশেপাশে থাকার সময় দূর থেকে ক্রেনের গতিবিধি নিয়ন্ত্রণ করতে দেয়।
2) রেডিও রিমোট কন্ট্রোল (ওয়্যারলেস নিয়ন্ত্রণ)
বর্ণনা:
একটি রেডিও রিমোট কন্ট্রোল ক্রেনটিকে বোতাম, জয়স্টিকস বা টাচস্ক্রিন সহ একটি হ্যান্ড-হোল্ড ডিভাইস ব্যবহার করে দূর থেকে ওয়্যারলেসভাবে পরিচালনা করতে দেয়।
3) কেবিন নিয়ন্ত্রণ (অপারেটর কেবিন)
বর্ণনা:
কেবিন নিয়ন্ত্রণে, অপারেটরটি ক্রেনের একটি সম্পূর্ণ বদ্ধ কেবিনে বসে থাকে, লোড, উত্তোলন অঞ্চল এবং ক্রেন উপাদানগুলির একটি পরিষ্কার দৃশ্য সরবরাহ করে।
4) স্বয়ংক্রিয় \/ আধা-স্বয়ংক্রিয় নিয়ন্ত্রণ
বর্ণনা:
স্বয়ংক্রিয় নিয়ন্ত্রণ এমন সিস্টেমগুলিকে বোঝায় যেখানে প্রাক-সেট পরামিতি বা প্রোগ্রামযুক্ত কমান্ডের উপর ভিত্তি করে ক্রেনটি স্বয়ংক্রিয়ভাবে নির্দিষ্ট কাজগুলি সম্পাদন করতে প্রোগ্রাম করা হয়।
আধা-স্বয়ংক্রিয় নিয়ন্ত্রণ অপারেটরকে নির্দিষ্ট গতিবিধির উপর ম্যানুয়াল নিয়ন্ত্রণ থাকা অবস্থায় নির্দিষ্ট পরামিতিগুলি (যেমন গতি বা ভ্রমণের দূরত্ব) সেট করতে দেয়।

12. স্কেচ

প্রধান প্রযুক্তিগত

একটি 15 মিটার স্প্যান গ্যান্ট্রি ক্রেন অসংখ্য সুবিধা দেয়, এটি বিভিন্ন শিল্পের জন্য একটি অত্যন্ত দক্ষ এবং বহুমুখী উত্তোলন সমাধান করে তোলে। নীচে 15 মিটার স্প্যান গ্যান্ট্রি ক্রেন ব্যবহারের মূল সুবিধাগুলি রয়েছে:

1। প্রশস্ত কভারেজ
15- মিটার স্প্যানটি বিস্তৃত কভারেজ সরবরাহ করে, ক্রেনকে একটি বৃহত অঞ্চল জুড়ে লোডগুলি পরিচালনা করতে দেয়।
বন্দরগুলিতে কনটেইনার স্ট্যাকিং, নির্মাণ সাইটগুলিতে উপাদান হ্যান্ডলিং এবং বৃহত আকারের উত্পাদনগুলির মতো অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

2। উচ্চ লোড ক্ষমতা
ভারী লোডগুলি হ্যান্ডেল করার জন্য ডিজাইন করা হয়েছে, সাধারণত মডেলের উপর নির্ভর করে 5 থেকে 50 টন বা তার বেশি পর্যন্ত।
পাত্রে, ইস্পাত কয়েল, যন্ত্রপাতি এবং অন্যান্য ভারী উপকরণ উত্তোলনের জন্য উপযুক্ত।

3। বহুমুখিতা
শিপিং কনটেইনারগুলি (20 ফুট, 40 ফুট ইত্যাদি) সহ বিস্তৃত লোডগুলি পরিচালনা করতে পারে। নির্মাণ সামগ্রী (ইস্পাত বিম, কংক্রিট প্যানেল) ust

4। স্থান অপ্টিমাইজেশন
পাত্রে বা উপকরণগুলির উল্লম্ব স্ট্যাকিং সক্ষম করে, বন্দর, গুদাম এবং স্টোরেজ ইয়ার্ডগুলিতে স্টোরেজ স্পেসকে সর্বাধিক করে তোলে excep

5 .. উন্নত দক্ষতা
উপাদান হ্যান্ডলিং প্রক্রিয়াগুলি গতি বাড়িয়ে তোলে, অপারেশনাল সময় এবং শ্রমের ব্যয় হ্রাস করে other মানুষের হস্তক্ষেপ এবং ত্রুটিগুলি হ্রাস করে, সেমি-অটোমেটস বা সেমি-অটোমেটস উত্তোলন এবং স্ট্যাকিংয়ের কাজগুলি হ্রাস করে।

6 .. গতিশীলতা এবং নমনীয়তা
রাবার-টায়ার্ড (আরটিজি) বা রেল-মাউন্টড (আরএমজি) কনফিগারেশনে উপলব্ধ, চলাচলে নমনীয়তা সরবরাহ করে ub রবার-টায়ার্ড গ্যান্ট্রি ক্রেনগুলি অত্যন্ত কৌতূহলযুক্ত, অন্যদিকে রেল-মাউন্ট করা ক্রেনগুলি স্থিতিশীলতা এবং নির্ভুলতা সরবরাহ করে।

7 .. স্থায়িত্ব এবং নির্ভরযোগ্যতা
কঠোর কাজের পরিস্থিতি যেমন লবণাক্ত পানির এক্সপোজার, ভারী বাতাস এবং চরম তাপমাত্রা সহ্য করার জন্য উচ্চ-শক্তি ইস্পাত এবং শক্তিশালী উপাদানগুলির সাথে নির্মিত extentic ক্রমাগত অপারেশনের জন্য ডিজাইন করা, উচ্চ-ভলিউম অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিত করে।

8 .. কাস্টমাইজযোগ্যতা
সহ নির্দিষ্ট অপারেশনাল চাহিদা মেটাতে তৈরি করা যেতে পারে:
সামঞ্জস্যযোগ্য স্প্যান এবং উত্তোলন উচ্চতা C কাস্টম উত্তোলন ক্ষমতা। মানহীন অপারেশনের জন্য অটোমেশন সিস্টেমের সাথে সংহতকরণ। বিস্তৃত শিল্প এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

9। ব্যয়-কার্যকারিতা
স্বয়ংক্রিয়ভাবে বা আধা-স্বয়ংক্রিয় উপাদান হ্যান্ডলিং কার্যগুলি দ্বারা শ্রম ব্যয় হ্রাস করে Do

10। পরিবেশগত সুবিধা
বিদ্যুতায়িত রেল-মাউন্টড গ্যান্ট্রি ক্রেনস (আরএমজি) এবং হাইব্রিড রাবার-ক্লান্ত গ্যান্ট্রি ক্রেনস (আরটিজি) জ্বালানী খরচ এবং নির্গমন হ্রাস করে। বন্দর এবং শিল্প সুবিধাগুলিতে সবুজ এবং আরও টেকসই অপারেশনগুলি সমর্থন করে।

11। বর্ধিত লজিস্টিক প্রবাহ
সরবরাহের চেইনের কার্যকারিতা উন্নত করে পণ্যগুলির আরও দ্রুত এবং আরও দক্ষ চলাচলের সুবিধার্থে। উপাদান পরিচালনা ও পরিবহণে বিলম্ব হ্রাস করে স্রেফ-ইন-টাইম লজিস্টিকগুলি সমর্থন করে।

12। অটোমেশনে অভিযোজনযোগ্যতা
মানহীন বা আধা-স্বয়ংক্রিয় অপারেশনের জন্য অটোমেশন সিস্টেমের সাথে সংহত করা যেতে পারে use সুনির্দিষ্ট ধারক হ্যান্ডলিং এবং স্ট্যাকিংয়ের জন্য সেন্সর, ক্যামেরা এবং সফ্টওয়্যার ব্যবহার করে।

একটি 15 মিটার স্প্যান গ্যান্ট্রি ক্রেন হ'ল ভারী বোঝা পরিচালনার জন্য বিভিন্ন শিল্প জুড়ে ব্যবহৃত একটি বহুমুখী এবং শক্তিশালী উত্তোলন সমাধান। এর 15- মিটার স্প্যান এটি বিস্তৃত কভারেজ এবং দক্ষ উপাদান হ্যান্ডলিংয়ের জন্য অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। নীচে 15 মিটার স্প্যান গ্যান্ট্রি ক্রেনের মূল অ্যাপ্লিকেশনগুলি রয়েছে:

1। বন্দর এবং টার্মিনাল

ধারক হ্যান্ডলিং:ট্রাক, ট্রেন এবং জাহাজগুলি থেকে শিপিং পাত্রে লোড করা এবং আনলোড করা। দক্ষ সংগঠন এবং পুনরুদ্ধারের জন্য স্টোরেজ ইয়ার্ডগুলিতে পাত্রে স্ট্যাক করা।

জাহাজ থেকে তীরে অপারেশন:জাহাজ এবং ডকের মধ্যে পাত্রে স্থানান্তর করতে সহায়তা করা।

ইন্টারমোডাল ইয়ার্ডস:ট্রান্সপোর্টের বিভিন্ন মোডের মধ্যে যেমন ট্রাক এবং ট্রেনগুলির মধ্যে পাত্রে স্থানান্তর করা।

2। নির্মাণ সাইট

উপাদান হ্যান্ডলিং:ইস্পাত মরীচি, কংক্রিট প্যানেল এবং প্রিফ্যাব্রিকেটেড বিভাগগুলির মতো ভারী নির্মাণ উপকরণ উত্তোলন এবং সরানো।

সরঞ্জাম ইনস্টলেশন:ভারী যন্ত্রপাতি এবং সরঞ্জাম স্থাপনে সহায়তা করা।

সেতু এবং রাস্তা নির্মাণ:সেতু, মহাসড়ক এবং অন্যান্য অবকাঠামো প্রকল্পগুলি নির্মাণের সময় বড় উপাদানগুলি পরিচালনা করা।

3। উত্পাদন এবং গুদাম

ভারী লোড আন্দোলন:কারখানা বা গুদামগুলির মধ্যে ভারী কাঁচামাল, সমাপ্ত পণ্য এবং যন্ত্রপাতি পরিবহন করা।

সমাবেশ লাইন:বড় উপাদানগুলি উত্তোলন এবং অবস্থান দ্বারা সমাবেশ প্রক্রিয়াগুলিকে সমর্থন করা।

স্টোরেজ অপ্টিমাইজেশন:স্টোরেজ স্পেস সর্বাধিক করতে ভারী উপকরণগুলি উল্লম্বভাবে স্ট্যাক করা।

4। শিপ বিল্ডিং এবং মেরামত ইয়ার্ড

উপাদান হ্যান্ডলিং:হোল বিভাগ, ইঞ্জিন এবং প্রোপেলারগুলির মতো বড় জাহাজের উপাদানগুলি উত্তোলন এবং সরানো।

সমাবেশ সমর্থন:ভারী অংশগুলি সঠিকভাবে অবস্থান করে জাহাজগুলির সমাবেশে সহায়তা করা।

রক্ষণাবেক্ষণ এবং মেরামত:ভারী সরঞ্জাম এবং উপকরণগুলি তুলে জাহাজগুলির মেরামত ও রক্ষণাবেক্ষণের সুবিধার্থে।

5 ... ইস্পাত এবং ধাতব শিল্প

ইস্পাত কয়েল হ্যান্ডলিং:উত্পাদন এবং সঞ্চয় করার সময় ভারী ইস্পাত কয়েল উত্তোলন এবং সরানো।

যন্ত্রপাতি আন্দোলন:সুবিধার মধ্যে ভারী যন্ত্রপাতি এবং সরঞ্জাম পরিবহন করা।

স্ক্র্যাপ হ্যান্ডলিং:পুনর্ব্যবহার বা নিষ্পত্তি জন্য স্ক্র্যাপ ধাতু সরানো এবং স্ট্যাকিং।

6। বিদ্যুৎকেন্দ্র এবং শক্তি খাত

টারবাইন এবং জেনারেটর ইনস্টলেশন:ভারী টারবাইন এবং জেনারেটর স্থাপন ও রক্ষণাবেক্ষণে সহায়তা করা।

ভারী উপাদান হ্যান্ডলিং:ট্রান্সফর্মার, বয়লার এবং চুল্লিগুলির মতো বড় উপাদানগুলি সরানো।

রক্ষণাবেক্ষণ অপারেশন:ভারী সরঞ্জাম এবং সরঞ্জামগুলি তুলে রক্ষণাবেক্ষণ কার্যক্রমকে সমর্থন করা।

7। মহাকাশ শিল্প

বিমান সমাবেশ:সমাবেশের সময় বৃহত বিমানের উপাদানগুলি উত্তোলন এবং অবস্থান।

রক্ষণাবেক্ষণ এবং মেরামত:ভারী অংশ এবং সরঞ্জাম পরিচালনা করে বিমানের রক্ষণাবেক্ষণকে সমর্থন করা।

8। খনন এবং ভারী শিল্প

উপাদান হ্যান্ডলিং:ভারী খনির সরঞ্জাম, আকরিক এবং কাঁচামাল পরিবহন করা।

রক্ষণাবেক্ষণ সমর্থন:ভারী যন্ত্রপাতি এবং যানবাহন রক্ষণাবেক্ষণে সহায়তা করা।

9। লজিস্টিক এবং বিতরণ কেন্দ্র

ধারক হ্যান্ডলিং:লজিস্টিক হাব এবং বিতরণ কেন্দ্রগুলিতে চলমান এবং স্ট্যাকিং পাত্রে।

ভারী কার্গো আন্দোলন:সুবিধার মধ্যে বড় আকারের বা ভারী কার্গো পরিবহন করা।

10। সামরিক এবং প্রতিরক্ষা

সরঞ্জাম হ্যান্ডলিং:ভারী সামরিক সরঞ্জাম, যানবাহন এবং সরবরাহ সরানো।

লজিস্টিক সমর্থন:সামরিক লজিস্টিক অপারেশনে উপকরণ স্থাপন ও পরিবহনে সহায়তা করা।

1। ডিজাইন ও ইঞ্জিনিয়ারিং
প্রয়োজনীয়তা বিশ্লেষণ: স্প্যান, উচ্চতা, শুল্ক চক্র এবং পরিবেশগত পরিস্থিতি সহ স্পেসিফিকেশন নির্ধারণ করুন।
সিএডি অঙ্কন এবং লোড গণনা: ইঞ্জিনিয়াররা ক্রেন কাঠামো ডিজাইন করে, এফইএম, সিএমএএ বা আইএসও -র মতো আন্তর্জাতিক সুরক্ষা মানগুলির সাথে সম্মতি নিশ্চিত করে।
মূল উপাদানগুলির নির্বাচন: ডাবল গার্ডার, শেষ ক্যারিজ, ট্রলি মেকানিজম, হোস্টিং সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ অন্তর্ভুক্ত।
2। উপাদান সংগ্রহ
স্ট্রাকচারাল স্টিল: গার্ডার, পা এবং সহায়ক কাঠামোর জন্য উচ্চ-শক্তি ইস্পাত প্লেট এবং বিমগুলি।
উত্তোলন প্রক্রিয়া: মোটর, গিয়ারবক্স, তারের দড়ি এবং ড্রাম উত্সাহিত হয়।
বৈদ্যুতিক এবং নিয়ন্ত্রণ উপাদান: ইনভার্টার, সীমাবদ্ধ সুইচ, পিএলসি এবং নিয়ন্ত্রণ প্যানেল।
3। কাঠামোগত উপাদানগুলির বানোয়াট
ডাবল গার্ডার উত্পাদন
কাটা: ইস্পাত প্লেটগুলি সুনির্দিষ্ট আকারে কাটা হয়।
ওয়েল্ডিং: শক্তি নিশ্চিত করতে গার্ডারগুলি নিমজ্জিত আর্ক ওয়েল্ডিং (এসএই) ব্যবহার করে ld ালাই করা হয়।
মেশিনিং: রেল এবং ট্রলির যথাযথ প্রান্তিককরণের জন্য যথার্থ মেশিনিং।
পা এবং শেষের গাড়ি
মসৃণ চাকা এবং রেল চলাচলের জন্য ঝালাই এবং মেশিনযুক্ত।
ট্রলি গতির জন্য রেল ট্র্যাক ইনস্টলেশন।
4। যান্ত্রিক ও উত্তোলনের উপাদানগুলির সমাবেশ
ট্রলি এবং উত্তোলন ব্যবস্থা
গিয়ারবক্স, মোটর, ড্রাম, দড়ি গাইড এবং সুরক্ষা ব্রেকগুলি একত্রিত হয়।
ড্রামে তারের দড়িটি ক্ষতবিক্ষত হয়।
ড্রাইভ মেকানিজম ইনস্টলেশন
মোটর এবং রিডুসারগুলি শেষ গাড়িতে ইনস্টল করা হয়।
মসৃণ চলাচল নিশ্চিত করতে চাকাগুলি যথাযথ প্রান্তিককরণের সাথে একত্রিত হয়।
5 .. বৈদ্যুতিক সিস্টেম ইনস্টলেশন
কন্ট্রোল প্যানেল সমাবেশ: ভিএফডি, যোগাযোগকারী এবং সুরক্ষা রিলে অন্তর্ভুক্ত।
তারের এবং সংযোগগুলি: মোটর ওয়্যারিং, সীমাবদ্ধ সুইচ এবং জরুরী স্টপ সিস্টেম।
রিমোট কন্ট্রোল এবং কেবিন ইনস্টলেশন: ক্লায়েন্টের প্রয়োজনীয়তার উপর নির্ভর করে হয় একটি রেডিও রিমোট কন্ট্রোল বা অপারেটর কেবিন ইনস্টল করা আছে।
6 .. পরীক্ষা ও মান নিয়ন্ত্রণ
যান্ত্রিক পরীক্ষা:
রেটযুক্ত ক্ষমতার 1.25 গুণ সহ লোড টেস্টিং।
ট্রলি আন্দোলন এবং উত্তোলনের পারফরম্যান্স পরীক্ষা করা।
বৈদ্যুতিক পরীক্ষা:
মোটর গতি, সীমা সুইচ এবং নিয়ন্ত্রণ প্যানেল অপারেশনগুলির যাচাইকরণ।
জরুরী ব্রেক ফাংশন পরীক্ষা।
সুরক্ষা পরিদর্শন:
ওএসএইচএ, আইএসও বা স্থানীয় সুরক্ষা বিধিমালার সাথে সম্মতি নিশ্চিত করা।
7। পৃষ্ঠতল চিকিত্সা এবং চিত্রকর্ম
স্যান্ডব্লাস্টিং: মরিচা অপসারণ করে এবং ধাতব পৃষ্ঠগুলি প্রস্তুত করে।
প্রাইমিং এবং পেইন্টিং: জারা-প্রতিরোধী ইপোক্সি প্রাইমারের পরে শিল্প-গ্রেড পেইন্ট।
8 .. প্যাকেজিং এবং পরিবহন
উপাদান প্যাকিং: প্রতিটি অংশ নিরাপদে পরিবহণের জন্য প্যাক করা হয়।
লোডিং এবং শিপিং: প্রসবের জন্য ট্রাক বা পাত্রে লোড করা।
9। ইনস্টলেশন ও কমিশনিং
সাইটে সমাবেশ: প্রধান উপাদানগুলি বোল্ট এবং জায়গায় ld ালাই করা হয়।
চূড়ান্ত পরীক্ষা: সম্পূর্ণ কার্যকারিতা নিশ্চিত করতে ইনস্টলেশন সাইটে লোড টেস্টিং।
হ্যান্ডওভার এবং প্রশিক্ষণ: অপারেটর প্রশিক্ষণ এবং ক্লায়েন্টের কাছ থেকে চূড়ান্ত অনুমোদন।
10. ফাইনাল বিতরণ
অপারেশনাল ম্যানুয়াল সহ সম্পূর্ণ গ্যান্ট্রি ক্রেন সিস্টেম।
দীর্ঘমেয়াদী রক্ষণাবেক্ষণের জন্য ওয়ারেন্টি এবং বিক্রয়-পরবর্তী বিক্রয় সমর্থন।

কর্মশালার দৃশ্য:

সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালন প্ল্যাটফর্ম ইনস্টল করেছে এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটগুলির 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি শেষ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিংয়ের হার 95%এ পৌঁছে যাবে। 32 ওয়েল্ডিং লাইন ব্যবহার করা হয়েছে, 50 টি ইনস্টল করার পরিকল্পনা করা হয়েছে এবং পুরো পণ্য লাইনের অটোমেশন হার 85%এ পৌঁছেছে।
