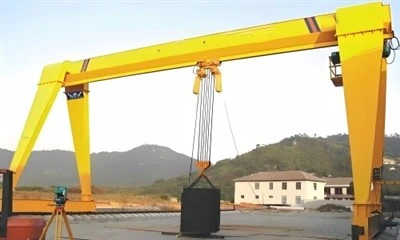

বৈদ্যুতিক উত্তোলন সহ 30t একক বিম গ্যান্ট্রি ক্রেন

মূল বৈশিষ্ট্য এবং সুবিধা

1. একক মরীচি (গার্ডার) ডিজাইন

হালকা কিন্তু শক্তিশালী– উচ্চ-গুণমানের ইস্পাত (বক্স-টাইপ বা I-বিম নির্মাণ) থেকে তৈরি।

খরচ-কার্যকর- এখনও পরিচালনা করার সময় ডাবল গার্ডার ক্রেনের চেয়ে বেশি সাশ্রয়ী5-টন লোডদক্ষতার সাথে

স্থান সঞ্চয়-- ডাবল গার্ডার ক্রেনের চেয়ে কম হেডরুম প্রয়োজন।

2. বৈদ্যুতিক উত্তোলন সিস্টেম

বৈদ্যুতিক উত্তোলনের প্রকারগুলি:

চেইন উত্তোলন(যেমন, সিএম লোডেস্টার, কিটো, ইয়েল) – ঘন ঘন, মাঝারি-ডিউটি ​​তোলার জন্য সেরা।

তারের দড়ি উত্তোলন(যেমন, Demag, ABUS, GH) – ভারী-ডিউটি ​​ব্যবহারের জন্য মসৃণ অপারেশন।

উত্তোলন নিয়ন্ত্রণ:

দুল নিয়ন্ত্রণ(তারের, ঝুলন্ত রিমোট)।

ওয়্যারলেস রিমোট(নিরাপদ, দীর্ঘ-অপারেশনের জন্য)।

পরিবর্তনশীল গতি(সুনির্দিষ্ট লোড অবস্থানের জন্য)।

3. গতিশীলতা এবং সামঞ্জস্য করার বিকল্পগুলি

ফিক্সড গ্যান্ট্রি- স্থির, স্থায়ী ব্যবহারের জন্য মেঝেতে বোল্ট করা।

সামঞ্জস্যযোগ্য উচ্চতা- বিভিন্ন কর্মক্ষেত্রের প্রয়োজনের জন্য টেলিস্কোপিক পা।

মোবাইল গ্যান্ট্রি- দিয়ে সজ্জিতচাকাযুক্ত পা(ম্যানুয়াল পুশ বা মোটর চালিত ভ্রমণ)।

4. নিরাপত্তা এবং নির্ভরযোগ্যতা

✔ ওভারলোড সুরক্ষা- 5-টন ক্ষমতার বাইরে উত্তোলন প্রতিরোধ করে।
✔ সীমা সুইচ- সর্বোচ্চ উচ্চতা/ভ্রমণে স্বয়ংক্রিয় স্টপ।
✔ জরুরী স্টপ বোতাম- নিরাপত্তার জন্য তাত্ক্ষণিক পাওয়ার কাটঅফ।
✔ বিরোধী-দোল নিয়ন্ত্রণ(ঐচ্ছিক) - লোড সুইং কমায়।



তুলনা: বৈদ্যুতিক চেইন উত্তোলন বনাম তারের দড়ি উত্তোলন

বৈশিষ্ট্য	বৈদ্যুতিক চেইন উত্তোলন	বৈদ্যুতিক তারের দড়ি উত্তোলন
জন্য সেরা	মাঝারি-ডিউটি, ঘন ঘন লিফট	ভারী-শুল্ক, উচ্চ-নির্ভুলতা
উত্তোলনের গতি	দ্রুত (8 মি/মিনিট পর্যন্ত)	ধীর কিন্তু মসৃণ (3-5 মি/মিনিট)
স্থায়িত্ব	কর্মশালার জন্য ভাল	কঠোর পরিবেশের জন্য ভাল
রক্ষণাবেক্ষণ	কম (কম অংশ)	পরিমিত (তৈলাক্তকরণ প্রয়োজন)
খরচ	নিম্ন	উচ্চতর



উৎপত্তি স্থান: হেনান, চীন

ওয়ারেন্টি: 2 বছর

ওজন (কেজি): 60000 কেজি

ভিডিও আউটগোয়িং-পরিদর্শন:প্রদান করা হয়েছে

যন্ত্রপাতি পরীক্ষার রিপোর্ট: প্রদান করা হয়েছে

আবেদন: গুদাম, কারখানা এবং অন্যান্য জায়গা

ক্রেন টাইপ: বক্স টাইপ গ্যান্ট্রি ক্রেন

ভ্রমণের গতি: 20 মি/মিনিট

উত্তোলন প্রক্রিয়া: বৈদ্যুতিক উত্তোলন

নিয়ন্ত্রণ পদ্ধতি: গ্রাউন্ড কন্ট্রোল + রিমোট কন্ট্রোল (কাস্টমাইজড)

কাজের দায়িত্ব: A5

কাজের তাপমাত্রা:-20~+40 ডিগ্রি

শিল্প ভোল্টেজ: 380V50HZ3 Phanse বা অন্যান্য

রঙ: কাস্টমাইজড

কাস্টমাইজেশন: গৃহীত



এখানে একটি বিস্তারিত ভাঙ্গন আছেবৈদ্যুতিক উত্তোলন সহ একটি একক মরীচি গ্যান্ট্রি ক্রেনের উপাদান:

1. প্রধান কাঠামোগত উপাদান

উ: একক গার্ডার (মেইন বিম)

ফাংশন: প্রাথমিক লোড- ভারবহন কাঠামো

উপাদান: ঢালাই করা ইস্পাত বাক্স-টাইপ বা আই-বিম নির্মাণ

বৈশিষ্ট্য:

5-টন ক্ষমতার জন্য অপ্টিমাইজ করা হয়েছে

স্ট্রেস পয়েন্টে শক্তিবৃদ্ধি প্লেট অন্তর্ভুক্ত হতে পারে

প্রায়ই জারা প্রতিরোধের জন্য galvanized বা আঁকা

B. শেষ গাড়ি (সাপোর্ট লেগ)

ফাংশন: উল্লম্ব সমর্থন কাঠামো

প্রকারভেদ:

স্থির পা: স্থায়ী ইনস্টলেশন

সামঞ্জস্যযোগ্য পা: উচ্চতার তারতম্যের জন্য টেলিস্কোপিক

মোবাইল পা: চাকা দিয়ে সজ্জিত

উপাদান:

উল্লম্ব কলাম

স্থায়িত্বের জন্য তির্যক ব্রেসিং

বেস প্লেট বা চাকা সমাবেশ

2. উত্তোলন সিস্টেম

উ: বৈদ্যুতিক উত্তোলন ইউনিট

মূল উপাদান:

বৈদ্যুতিক মোটর (3-ফেজ, সাধারণত 380V/415V)

গিয়ার হ্রাস সিস্টেম

ড্রাম বা চেইন হুইল সমাবেশ

ব্রেকিং সিস্টেম (ইলেক্ট্রোম্যাগনেটিক বা যান্ত্রিক)

প্রকারভেদ:

শিকল উত্তোলন:

লোড চেইন (গ্রেড 80 বা উচ্চতর)

চেইন ধারক

তারের দড়ি উত্তোলন:

ইস্পাত তারের দড়ি (6-12 মিমি ব্যাস)

খাঁজ সিস্টেমের সাথে দড়ি ড্রাম

দড়ি গাইড

B. ট্রলি সমাবেশ

ফাংশন: মরীচি বরাবর অনুভূমিক আন্দোলনের অনুমতি দেয়

উপাদান:

ট্রলি ফ্রেম

ড্রাইভ চাকা (পলিউরেথেন বা ইস্পাত)

গাইড রোলার

ঐচ্ছিক মোটর চালিত ভ্রমণ ব্যবস্থা

3. মোশন সিস্টেম

উ: সেতু ভ্রমণ ব্যবস্থা

উপাদান:

ড্রাইভ চাকা (একক বা ডবল ড্রাইভ)

ভ্রমণ মোটর (চালিত মডেলের জন্য)

রেল ব্যবস্থা (ট্র্যাক করা মডেলের জন্য)

বাফার/বাম্পার

B. ঐচ্ছিক মোটরাইজড সিস্টেম

সেতু ভ্রমণ মোটর

ট্রলি ভ্রমণ মোটর

মসৃণ অপারেশনের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি)

4. বৈদ্যুতিক উপাদান

উ: পাওয়ার সাপ্লাই সিস্টেম

উপাদান:

ফেস্টুন সিস্টেম বা তারের রিল

পাওয়ার কালেক্টর (রেল-মাউন্ট করা সিস্টেমের জন্য)

জংশন বক্স

সার্কিট ব্রেকার

B. নিয়ন্ত্রণ ব্যবস্থা

উপাদান:

দুল নিয়ন্ত্রণ স্টেশন (IP54 বা উচ্চতর)

ওয়্যারলেস রিমোট সিস্টেম (ঐচ্ছিক)

কন্টাক্টর এবং রিলে সহ কন্ট্রোল প্যানেল

জরুরী স্টপ সার্কিট

C. নিরাপত্তা ডিভাইস

স্ট্যান্ডার্ড বৈশিষ্ট্য:

ওভারলোড লিমিটার

ঊর্ধ্ব/নিম্ন সীমা সুইচ

ফেজ সুরক্ষা রিলে

জরুরী স্টপ বোতাম

ঐচ্ছিক বৈশিষ্ট্য:

সংঘর্ষবিরোধী-সিস্টেম

লোড মুহূর্ত সূচক

দোলনা নিয়ন্ত্রণ ব্যবস্থা

.

5. নিরাপত্তা ও সহায়ক উপাদান

A. কাঠামোগত নিরাপত্তা বৈশিষ্ট্য

উপাদান:

শেষ স্টপ

রেল ঝাড়ু দেয়

সতর্কতা লেবেল

অ্যান্টি-ড্রপ ডিভাইস

B. অপারেশনাল এইডস

উপাদান:

লোড সূচক

কপিকল আলো

সতর্কতা এলার্ম

বাতাস{0}}প্রতিরোধী ডিভাইস (বাইরে ব্যবহারের জন্য)

6. ঐচ্ছিক আনুষাঙ্গিক

লিফটিং সংযুক্তি:

স্প্রেডার বিম

ইলেক্ট্রোম্যাগনেটস

ভ্যাকুয়াম lifters

মনিটরিং সিস্টেম:

লোড কোষ

দূরবর্তী পর্যবেক্ষণ

ব্যবহার ট্র্যাকিং

স্কেচ

প্রধান প্রযুক্তিগত



1. খরচ দক্ষতা

কম প্রাথমিক বিনিয়োগডাবল গার্ডার ক্রেনের তুলনায়

কম ইনস্টলেশন খরচ(রানওয়ে বিমের প্রয়োজন নেই)

শক্তি-দক্ষ অপারেশনবৈদ্যুতিক শক্তি দিয়ে

2. স্পেস অপ্টিমাইজেশান

কমপ্যাক্ট ডিজাইনকম হেডরুম প্রয়োজন

কোন স্থায়ী ভিত্তি নেইপ্রয়োজন (মোবাইল সংস্করণ উপলব্ধ)

কম - ছাড়পত্রের জন্য আদর্শ৷কর্মক্ষেত্র

3. অপারেশনাল সুবিধা

সুনির্দিষ্ট লোড নিয়ন্ত্রণপরিবর্তনশীল গতির বিকল্প সহ

মসৃণ অপারেশনবৈদ্যুতিক উত্তোলন সহ (বনাম ম্যানুয়াল)

অপারেটর ক্লান্তি হ্রাসদুল/রিমোট কন্ট্রোল সহ

4. বহুমুখিতা

সামঞ্জস্যযোগ্য স্প্যান এবং উচ্চতাবিভিন্ন অ্যাপ্লিকেশনের জন্য

একাধিক উত্তোলন বিকল্প(চেইন বা তারের দড়ি)

কাস্টমাইজযোগ্য কনফিগারেশননির্দিষ্ট প্রয়োজনের জন্য

5. নিরাপত্তা বৈশিষ্ট্য

ওভারলোড সুরক্ষায় নির্মিত-

জরুরী স্টপ ফাংশন

সীমা সুইচনিরাপদ ভ্রমণ পরিসীমা জন্য

বিরোধী-দোল নিয়ন্ত্রণ(ঐচ্ছিক)

6. সহজ রক্ষণাবেক্ষণ

সরল গঠনকম উপাদান সহ

সহজ প্রবেশাধিকারসব অংশে

মডুলার ডিজাইনদ্রুত মেরামতের জন্য



1. উত্পাদন এবং সমাবেশ

মেশিন ইনস্টলেশনএবং রক্ষণাবেক্ষণ

উৎপাদন লাইনউপাদান হ্যান্ডলিং

উপাদান সমাবেশস্বয়ংচালিত / মহাকাশে

2. গুদামজাত ও লজিস্টিকস

লোড/আনলোড হচ্ছেট্রাক এবং কন্টেইনার

প্যালেট হ্যান্ডলিংবিতরণ কেন্দ্রে

ভারী জায়ব্যবস্থাপনা

3. নির্মাণ সাইট

ইস্পাত কাঠামোইমারত

প্রিকাস্ট কংক্রিটহ্যান্ডলিং

উপাদান অবস্থানউচ্চতায়

4. মেরামত ও রক্ষণাবেক্ষণ

শিল্প সরঞ্জামসার্ভিসিং

যানবাহন মেরামত(বাস, ট্রাক, রেল)

পাওয়ার প্লান্টরক্ষণাবেক্ষণ

5. মেটালওয়ার্কিং

ফাউন্ড্রি অপারেশন

ইস্পাত প্লেটহ্যান্ডলিং

তৈরির দোকানঅ্যাপ্লিকেশন

6. বন্দর ও শিপইয়ার্ড

কার্গো হ্যান্ডলিং

জাহাজ মেরামতঅপারেশন

কন্টেইনার ব্যবস্থাপনা

7. শক্তি সেক্টর

ট্রান্সফরমারইনস্টলেশন

উইন্ড টারবাইনউপাদান পরিচালনা

বিদ্যুৎ উৎপাদনসরঞ্জাম রক্ষণাবেক্ষণ

8. বিশেষায়িত অ্যাপ্লিকেশন

মঞ্চ সরঞ্জামহ্যান্ডলিং

বিমান রক্ষণাবেক্ষণ

খনির সরঞ্জামমেরামত



একটি একক মরীচি ট্রাভেলিং গ্যান্ট্রি ক্রেনের উৎপাদন পদ্ধতিতে ডিজাইন এবং উপাদান সংগ্রহ থেকে শুরু করে সমাবেশ, পরীক্ষা এবং চূড়ান্ত ডেলিভারি পর্যন্ত বিভিন্ন মূল ধাপ জড়িত। নীচে সাধারণ উত্পাদন প্রক্রিয়ার একটি ধাপ-দ্বারা-পদক্ষেপ রূপরেখা রয়েছে:

1. ডিজাইন ও ইঞ্জিনিয়ারিং
গ্রাহকের প্রয়োজনীয়তা বিশ্লেষণ: উত্তোলনের ক্ষমতা, স্প্যান, উত্তোলনের উচ্চতা, শুল্ক চক্র এবং অপারেটিং পরিবেশ নির্ধারণ করুন।

স্ট্রাকচারাল ডিজাইন:

প্রধান গার্ডার ডিজাইন করুন (একক বাক্স বা আই-বিম গঠন)।

শেষ গাড়ি (পা/চাকা) এবং রানওয়ে বিম ডিজাইন করুন।

উত্তোলন/ট্রলি টাইপ নির্বাচন করুন (বৈদ্যুতিক বা ম্যানুয়াল)।

লোড এবং স্ট্রেস গণনা: মানগুলির সাথে সম্মতি নিশ্চিত করুন (ISO, FEM, DIN, বা ASME)।

বৈদ্যুতিক এবং নিয়ন্ত্রণ সিস্টেম ডিজাইন: মোটর, ব্রেক, সীমা সুইচ এবং নিয়ন্ত্রণ প্যানেল চয়ন করুন।

2. উপাদান সংগ্রহ
ইস্পাত প্লেট এবং প্রোফাইল: প্রধান গার্ডার এবং সমর্থনের জন্য উচ্চ মানের Q235B/Q345B ইস্পাত।

যান্ত্রিক উপাদান: চাকা, অক্ষ, বিয়ারিং, গিয়ার এবং কাপলিং।

বৈদ্যুতিক উপাদান: মোটর, তার, নিয়ন্ত্রণ প্যানেল, এবং নিরাপত্তা ডিভাইস।

3. প্রধান উপাদান নির্মাণ
উ: প্রধান গার্ডার ফ্যাব্রিকেশন
কাটিং: নির্ভুলতার জন্য CNC প্লাজমা/অক্সি-ফুয়েল কাটিং।

ঢালাই: শক্তিশালী seams জন্য স্বয়ংক্রিয় নিমজ্জিত আর্ক ঢালাই (SAW)।

সোজা করা এবং পরিদর্শন: সঠিক ক্যাম্বার নিশ্চিত করুন (প্রাক-বেন্ড) এবং ত্রুটিগুলি পরীক্ষা করুন (UT/RT পরীক্ষা)।

B. শেষ গাড়ি এবং পা
ফ্রেম সমাবেশ: চাঙ্গা ব্রেসিং সহ ঝালাই ইস্পাত নির্মাণ।

চাকা এবং বিয়ারিং ইনস্টলেশন: মসৃণ ভ্রমণের জন্য মেশিন চাকা।

গ. উত্তোলন ও ট্রলি
প্রি-একত্রিত উত্তোলন: বৈদ্যুতিক চেইন উত্তোলন বা তারের দড়ি উত্তোলন।

ট্রলি ফ্রেম: উত্তোলন আন্দোলন মিটমাট করার জন্য গড়া.

4. সারফেস ট্রিটমেন্ট এবং পেইন্টিং
শট ব্লাস্টিং: মরিচা দূর করে এবং পেইন্টের আনুগত্য উন্নত করে।

প্রাইমার এবং পেইন্ট: অ্যান্টি-জারা আবরণ (ইপক্সি + পলিউরেথেন)।

5. সমাবেশ
গার্ডার এবং এন্ড ক্যারেজ জয়েনিং: পায়ে প্রধান রশ্মিকে বোল্ট বা ওয়েল্ড করুন।

উত্তোলন/ট্রলি ইনস্টলেশন: গার্ডারের উপর মাউন্ট করা।

বৈদ্যুতিক ওয়্যারিং: মোটর, নিয়ন্ত্রণ এবং নিরাপত্তা ডিভাইস সংযুক্ত করুন।

6. পরীক্ষা এবং মান নিয়ন্ত্রণ
মাত্রিক পরিদর্শন: স্প্যান, উচ্চতা এবং প্রান্তিককরণ যাচাই করুন।

লোড টেস্টিং:

স্ট্যাটিক লোড টেস্ট: SWL এর 125% (নিরাপদ ওয়ার্কিং লোড)।

ডায়নামিক লোড টেস্ট: অপারেশনাল চেক সহ SWL এর 110%।

কার্যকরী পরীক্ষা: ভ্রমণ, উত্তোলন, ব্রেকিং এবং সীমা সুইচ যাচাইকরণ।

7. disassembly এবং প্যাকেজিং
চালানের জন্য: ক্রেনকে মডিউল (গার্ডার, পা, উত্তোলন) মধ্যে বিচ্ছিন্ন করা যেতে পারে।

প্রতিরক্ষামূলক প্যাকেজিং: সমুদ্র পরিবহনের জন্য জলরোধী মোড়ক।

8. ইনস্টলেশন এবং কমিশনিং (অন-সাইটে)
রানওয়ে প্রস্তুতি: লেভেল রেল বা গ্রাউন্ড সাপোর্ট নিশ্চিত করুন।

পুনঃসংযোজন: বোল্ট উপাদান একসাথে।

চূড়ান্ত পরীক্ষা: লোড অধীনে অপারেশনাল চেক.

9. ডকুমেন্টেশন এবং ডেলিভারি
ম্যানুয়াল এবং সার্টিফিকেট: লোড টেস্ট রিপোর্ট, CE/ISO সার্টিফিকেশন অন্তর্ভুক্ত করুন।

প্রশিক্ষণ: অপারেটর এবং রক্ষণাবেক্ষণ নির্দেশিকা।

কর্মশালার দৃশ্য:

সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালনার প্ল্যাটফর্ম ইনস্টল করেছে এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটের 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি সম্পূর্ণ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিং রেট 95%. 32 ওয়েল্ডিং লাইনে পৌঁছাবে, 50টি ইনস্টল করার পরিকল্পনা করা হয়েছে, এবং সমগ্র পণ্য লাইনের অটোমেশন রেট 85% এ পৌঁছেছে৷
