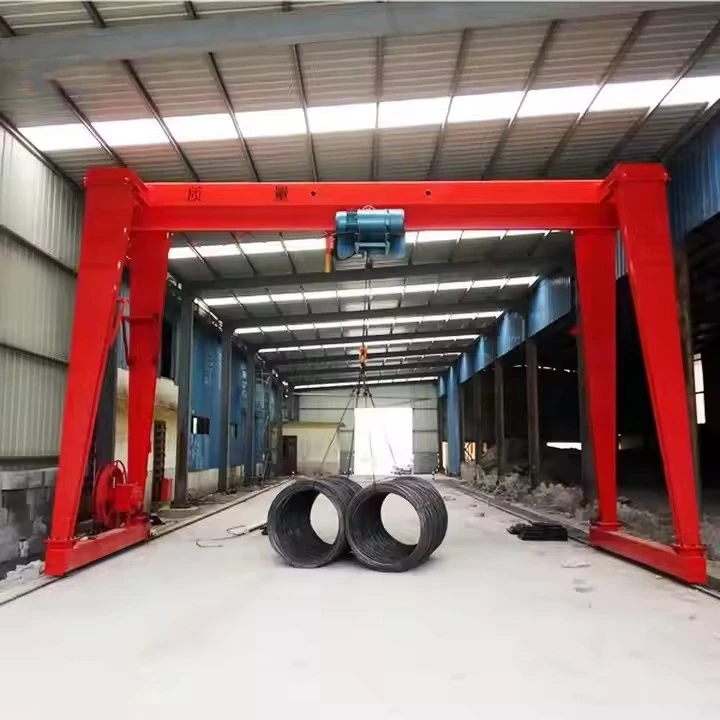

স্টোন গ্যান্ট্রি ক্রেন

A পাথরের গ্যান্ট্রি ক্রেনএর জন্য অপ্টিমাইজ করা একটি ভারী-শুল্ক উত্তোলন ব্যবস্থাপাথর শিল্প, পরিচালনা করতে সক্ষম:

গ্রানাইট/মারবেল স্ল্যাব(কাটা/পলিশ করার জন্য)

বড় পাথরের ব্লক(খনি উত্তোলন ও পরিবহন)

মনুমেন্টাল স্টোন পিস(ভাস্কর্য, কলাম)

নির্মাণ পাথর উপাদান(প্রিকাস্ট, ক্ল্যাডিং)

এই ক্রেনগুলি সহ্য করার জন্য নির্মিতঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিবেশএবংচরম লোড(প্রায়ই 20–200+ টন)।



স্টোন গ্যান্ট্রি ক্রেনের প্রকারভেদ

1. স্থির/রেল-মাউন্ট করা স্টোন গ্যান্ট্রি ক্রেন

ব্যবহার করা হয়পাথর প্রক্রিয়াকরণ উদ্ভিদএবংগুদাম.

চালানরেলসুনির্দিষ্ট অবস্থানের জন্য।

জন্য আদর্শস্ল্যাব লোডিং/আনলোডিংকাটা মেশিন থেকে।

2. মোবাইল রাবার-টায়ার্ড গ্যান্ট্রি ক্রেনস (RTGs)

দিয়ে সজ্জিতভারী-চাকাবহিরঙ্গন ব্যবহারের জন্য।

মধ্যে সাধারণquariesকাঁচা পাথরের ব্লক সরানোর জন্য।

হতে পারেডিজেল-চালিত বা বৈদ্যুতিক.

3. সেমি-গ্যান্ট্রি ক্রেন (এক পা সমর্থিত)

একপাশে কপ্রাচীর-মাউন্ট করা রেল, অন্যটি স্থল রেলে।

মধ্যে স্থান সংরক্ষণ করেপাথরের কর্মশালা.

4. ওভারহেড ব্রিজ ক্রেন (ইনডোর স্টোন কাজের জন্য)

ব্যবহার করা হয়পাথর তৈরির কারখানা.

বৈশিষ্ট্যভ্যাকুয়াম lifters বা পাথর clampsনিরাপদ হ্যান্ডলিং জন্য।



তুলনা: স্টোন গ্যান্ট্রি বনাম স্ট্যান্ডার্ড গ্যান্ট্রি ক্রেন

বৈশিষ্ট্য	স্টোন গ্যান্ট্রি ক্রেন	স্ট্যান্ডার্ড গ্যান্ট্রি ক্রেন
লোড ক্ষমতা	20–200+ টন	1-50 টন (সাধারণত)
সংযুক্তি	ভ্যাকুয়াম lifters, পাথর clamps	হুক, স্প্রেডার বার
পরিবেশ	ধুলো/ঘর্ষণ{{0}প্রতিরোধী	সাধারণ শিল্প ব্যবহার
আন্দোলন	রেল/রাবার- ক্লান্ত	রেল/স্থির
যথার্থতা	উচ্চ (ভঙ্গুর পাথরের জন্য)	স্ট্যান্ডার্ড



উৎপত্তি স্থান: হেনান, চীন

ওয়ারেন্টি: 2 বছর

ওজন (কেজি): 60000 কেজি

ভিডিও আউটগোয়িং-পরিদর্শন:প্রদান করা হয়েছে

যন্ত্রপাতি পরীক্ষার রিপোর্ট: প্রদান করা হয়েছে

আবেদন: গুদাম, কারখানা এবং অন্যান্য জায়গা

ক্রেন টাইপ: বক্স টাইপ গ্যান্ট্রি ক্রেন

ভ্রমণের গতি: 20 মি/মিনিট

উত্তোলন প্রক্রিয়া: বৈদ্যুতিক উত্তোলন

নিয়ন্ত্রণ পদ্ধতি: গ্রাউন্ড কন্ট্রোল + রিমোট কন্ট্রোল (কাস্টমাইজড)

কাজের দায়িত্ব: A5

কাজের তাপমাত্রা:-20~+40 ডিগ্রি

শিল্প ভোল্টেজ: 380V50HZ3 Phanse বা অন্যান্য

রঙ: কাস্টমাইজড

কাস্টমাইজেশন: গৃহীত



রেল-মাউন্ট করা পাথরের গ্যান্ট্রি ক্রেনগুলি হল ভারী-শুল্ক উত্তোলন ব্যবস্থা যা বিশেষভাবে কোয়ারি, প্রক্রিয়াজাতকরণ প্ল্যান্ট এবং নির্মাণ সাইটে পাথরের সামগ্রী পরিচালনার জন্য ডিজাইন করা হয়েছে৷ এখানে তাদের মূল উপাদানগুলির একটি বিস্তৃত চেহারা:

1. প্রধান কাঠামোগত উপাদান

ব্রিজ গার্ডার

ভারী-ডিউটি ​​বক্স-টাইপ বা ট্রাস নির্মাণ

পাথর প্রয়োগের জন্য সাধারণত 10-30 মিটার বিস্তৃত হয়

চাঙ্গা ইস্পাত নির্মাণ (Q235B/Q345B ইস্পাত সাধারণ)

প্রায়শই রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য ওয়াকওয়ে অন্তর্ভুক্ত করে

সমর্থন পা

স্প্যান প্রয়োজনীয়তার উপর ভিত্তি করে অনমনীয় বা নমনীয় লেগ ডিজাইন

পাথর পরিচালনার জন্য উচ্চতা সাধারণত 6-15 মিটার

বেসে সংঘর্ষ বিরোধী-বাফার দিয়ে সজ্জিত

উচ্চতা সমন্বয় প্রক্রিয়া অন্তর্ভুক্ত হতে পারে

শেষ গাড়ি

ভারী-চাকা সমাবেশ (সাধারণত প্রতি পায়ে 4-8টি চাকা)

400-800 মিমি সাধারণের চাকা ব্যাস

রেলের প্রান্তিককরণের জন্য ফ্ল্যাঞ্জ গার্ড অন্তর্ভুক্ত করুন

লোড-ভার বহন ক্ষমতা প্রতি চাকা সাধারণত 10-30 টন

2. রেল সিস্টেমের উপাদান

চলমান রেল

QU70/QU80/QU100/QU120 ইস্পাত রেল (সংখ্যা কেজি/মি ওজন নির্দেশ করে)

সাধারণত ভারী বোঝার জন্য P43 বা P50 রেল প্রোফাইল

রেল স্প্যান সাধারণত ক্রেন স্প্যান প্লাস 0.5-1মি বাফারের সাথে মেলে

রেল বন্ধন সিস্টেম

উচ্চ-শক্তির বোল্ট সহ ফিশপ্লেট (8.8 গ্রেড বা উচ্চতর)

কম্পন স্যাঁতসেঁতে জন্য রেল ক্লিপ বা ইলাস্টিক ফাস্টেনার

লোড বিতরণের জন্য রেল প্যাড

রেল ফাউন্ডেশন

কংক্রিট স্লিপার বা ক্রমাগত কংক্রিট ফাউন্ডেশন

প্রায়শই এমবেডেড রেল ক্লিপ বা বল্ট চ্যানেল অন্তর্ভুক্ত করে

গ্রেড C30 বা উচ্চতর কংক্রিট সাধারণত ব্যবহৃত হয়



3. উত্তোলন প্রক্রিয়া

প্রধান উত্তোলন

তারের দড়ি উত্তোলন (10-200 টন ক্ষমতা সাধারণ)

কম-গতির নকশা (সাধারণত 0.5-5 মি/মিনিট উত্তোলনের গতি)

ডাবল ব্রেকিং সিস্টেম (যান্ত্রিক + ইলেক্ট্রোম্যাগনেটিক)

হালকা লোডের জন্য সহায়ক উত্তোলন অন্তর্ভুক্ত থাকতে পারে

ট্রলি সিস্টেম

ক্রস ভ্রমণের গতি সাধারণত 10-30 মি/মিনিট

ভারী-চাকা সমাবেশ (4-8 চাকা)

লাইনচ্যুত ডিভাইসগুলি-বিরোধী

রক্ষণাবেক্ষণ প্ল্যাটফর্ম অন্তর্ভুক্ত হতে পারে

4. বিশেষ স্টোন হ্যান্ডলিং সংযুক্তি

ভ্যাকুয়াম লিফটার

একাধিক-প্যাড ডিজাইন (4-16 সাকশন প্যাড)

0.8-1.2 বার ভ্যাকুয়াম চাপ সাধারণত

স্বয়ংক্রিয় চাপ পর্যবেক্ষণ সিস্টেম

ভ্যাকুয়াম পাম্পের জন্য জরুরী ব্যাকআপ পাওয়ার

যান্ত্রিক Clamps

হাইড্রোলিক বা যান্ত্রিক অপারেশন

খপ্পর জন্য দানাদার যোগাযোগ পৃষ্ঠতল

লোড ক্ষমতা সূচক

বিভিন্ন ধরনের পাথরের জন্য দ্রুত-ব্যবস্থা পরিবর্তন করুন

5. ড্রাইভ এবং কন্ট্রোল সিস্টেম

ভ্রমণ ড্রাইভ

এসি ফ্রিকোয়েন্সি-নিয়ন্ত্রিত মোটর (৭.৫-৪৫ কিলোওয়াট সাধারণ)

প্ল্যানেটারি গিয়ার রিডিউসার (1:30 থেকে 1:50 অনুপাত)

ভেজা অবস্থার জন্য অ্যান্টি- স্কিড সিস্টেম

রেল ক্লিনিং ব্রাশ অন্তর্ভুক্ত থাকতে পারে

কন্ট্রোল সিস্টেম

দুল নিয়ন্ত্রণ (IP65 রেট)

রেডিও রিমোট কন্ট্রোল (2.4GHz ফ্রিকোয়েন্সি হপিং)

এয়ার কন্ডিশনার সহ কেবিন নিয়ন্ত্রণ বিকল্প

PLC-ভিত্তিক অটোমেশন উপলব্ধ

6. বৈদ্যুতিক সিস্টেম

পাওয়ার সাপ্লাই

স্লাইডিং যোগাযোগ লাইন (CMC-3A বা অনুরূপ)

অথবা 10-35mm² তারের সাথে তারের রিল

380V/50Hz বা 440V/60Hz সিস্টেম সাধারণ

ইমার্জেন্সি পাওয়ার-অফ সিস্টেম

নিরাপত্তা ডিভাইস

লোড মোমেন্ট লিমিটার (95%/100%/110% সেটিংস)

রেল শেষ সীমা সুইচ (যান্ত্রিক এবং প্রক্সিমিটি উভয়ই)

একাধিক ক্রেনের জন্য অ্যান্টি- সংঘর্ষের ব্যবস্থা

উইন্ডপ্রুফ অ্যাঙ্করিং ডিভাইস (বাইরের ব্যবহারের জন্য)

.

7. স্টোন অ্যাপ্লিকেশনের জন্য অতিরিক্ত বৈশিষ্ট্য

ধুলো সুরক্ষা

বৈদ্যুতিক উপাদানগুলির জন্য IP55 বা উচ্চতর সুরক্ষা

সিল ভারবহন হাউজিং

স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম

ওজন সিস্টেম

লোড সেল ইন্টিগ্রেশন (1% নির্ভুলতা সাধারণ)

কন্ট্রোল কেবিনে ডিজিটাল ডিসপ্লে

ডেটা লগিং ক্ষমতা

8. ঐচ্ছিক উপাদান

লেজার পজিশনিং সিস্টেম

±5 মিমি অবস্থান নির্ভুলতা

স্বয়ংক্রিয় স্ল্যাব প্রান্তিককরণ

স্ল্যাব রোটেটর

90 ডিগ্রী / 180 ডিগ্রী ঘূর্ণন ক্ষমতা

হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ

স্বয়ংক্রিয় স্টোরেজ সিস্টেম

স্ল্যাব সনাক্তকরণের জন্য RFID ট্যাগিং

সমন্বয়{0}}ভিত্তিক সঞ্চয়স্থান ব্যবস্থাপনা

স্কেচ

প্রধান প্রযুক্তিগত



1. ভারী লোড ক্ষমতা

জন্য ডিজাইন করা হয়েছে20-200+ টন লোড, বিশাল পাথরের ব্লক/স্ল্যাব পরিচালনা করতে সক্ষম

চাঙ্গা ইস্পাত নির্মাণ withstandsপ্রভাব লোডপাথর পরিচালনার সময়

2. বিশেষ উপাদান হ্যান্ডলিং

ভ্যাকুয়াম liftersপালিশ পাথর পৃষ্ঠের ক্ষতি প্রতিরোধ

ঘোরানো সংযুক্তিসুনির্দিষ্ট অবস্থানের অনুমতি দিন (90 ডিগ্রি / 180 ডিগ্রি ঘূর্ণন)

স্প্রেডার বিমভঙ্গুর পদার্থের জন্য ওজন সমানভাবে বিতরণ করুন

3. যথার্থ আন্দোলন

কম-গতি উত্তোলন(0.5-5 মি/মিনিট) সাবধানে বসানোর জন্য

লেজার নির্দেশিকা সিস্টেম(±5mm নির্ভুলতা) স্ল্যাব প্রান্তিককরণের জন্য

বিরোধী-প্রযুক্তিআন্দোলনের সময় লোড স্থিতিশীল করে

4. কঠোর পরিস্থিতিতে স্থায়িত্ব

ডাস্ট-প্রুফ বৈদ্যুতিক উপাদান(আইপি55+ রেটিং)

ঘর্ষণ-প্রতিরোধী চাকাসিল করা বিয়ারিং সহ

জারা সুরক্ষাবহিরঙ্গন খনন ব্যবহারের জন্য

5. স্থান দক্ষতা

রেল-মাউন্ট করা নকশাকর্মক্ষেত্র সর্বাধিক করে তোলে

L-আকৃতির রূপসীমাবদ্ধ এলাকার জন্য উপলব্ধ

উচ্চ উল্লম্ব ক্লিয়ারেন্স(6-15 মি) স্তুপীকৃত উপকরণের জন্য

6. নিরাপত্তা বৈশিষ্ট্য

ডুয়াল ব্রেকিং সিস্টেম(যান্ত্রিক + ইলেক্ট্রোম্যাগনেটিক)

ওভারলোড সুরক্ষাশ্রবণযোগ্য/ভিজ্যুয়াল অ্যালার্ম সহ

জরুরী স্টপভ্যাকুয়াম লিফটের জন্য ব্যাকআপ পাওয়ার সহ

7. অপারেশনাল নমনীয়তা

একাধিক নিয়ন্ত্রণ বিকল্প: দুল, রেডিও রিমোট, বা কেবিন

অটোমেশন-প্রস্তুতPLC ইন্টিগ্রেশন সহ

দ্রুত-সংযুক্তি পরিবর্তন করুনবিভিন্ন ধরনের পাথরের জন্য



1. কোয়ারি অপারেশন

ব্লক নিষ্কাশন: গর্ত থেকে কাঁচা পাথরের ব্লক (গ্রানাইট/মারবেল) তোলা

ট্রাক লোড হচ্ছে: পরিবহন যানবাহন উপর অবস্থান ব্লক

প্রাথমিক কাটিং: করাত স্টেশনে ব্লক সরানো

2. পাথর প্রক্রিয়াকরণ প্ল্যান্ট

স্ল্যাব হ্যান্ডলিং: মেশিনের মধ্যে কাটা স্ল্যাব স্থানান্তর

পলিশিং লাইন: প্রক্রিয়াকরণ সরঞ্জাম উপর সুনির্দিষ্ট বসানো

গুণমান পরিদর্শন: পৃষ্ঠ পরীক্ষার জন্য স্ল্যাব ঘূর্ণন

3. মনুমেন্ট ওয়ার্কশপ

ভাস্কর্য অবস্থান: ভারী পাথরের শিল্পকর্ম সামঞ্জস্য করা

খোদাই স্টেশন: সুনির্দিষ্ট উল্লম্ব/অনুভূমিক প্রান্তিককরণ

স্মৃতিস্তম্ভ সমাবেশ: বড় পাথর উপাদান যোগদান

4. নির্মাণ সাইট

ক্ল্যাডিং ইনস্টলেশন: সম্মুখ পাথর প্যানেল স্থাপন

পাকা পাথর বসানো: পজিশনিং ভারী মেঝে উপাদান

কাঠামোগত পাথর: লোড-বিহারকারী পাথরের উপাদান ইনস্টল করা হচ্ছে

5. পোর্ট এবং স্টোরেজ ইয়ার্ড

কন্টেইনার লোড হচ্ছে: শিপিং জন্য পাথর স্ট্যাকিং

ইয়ার্ড স্টোরেজ খুলুন-: স্টোরেজ এলাকায় ব্লক সংগঠিত

অস্থায়ী বানোয়াট: সাইটে-পাথর প্রস্তুতি





একটি একক মরীচি ট্রাভেলিং গ্যান্ট্রি ক্রেনের উৎপাদন পদ্ধতিতে ডিজাইন এবং উপাদান সংগ্রহ থেকে শুরু করে সমাবেশ, পরীক্ষা এবং চূড়ান্ত ডেলিভারি পর্যন্ত বিভিন্ন মূল ধাপ জড়িত। নীচে সাধারণ উত্পাদন প্রক্রিয়ার একটি ধাপ-দ্বারা-পদক্ষেপ রূপরেখা রয়েছে:

1. ডিজাইন ও ইঞ্জিনিয়ারিং
গ্রাহকের প্রয়োজনীয়তা বিশ্লেষণ: উত্তোলনের ক্ষমতা, স্প্যান, উত্তোলনের উচ্চতা, শুল্ক চক্র এবং অপারেটিং পরিবেশ নির্ধারণ করুন।

স্ট্রাকচারাল ডিজাইন:

প্রধান গার্ডার ডিজাইন করুন (একক বাক্স বা আই-বিম গঠন)।

শেষ গাড়ি (পা/চাকা) এবং রানওয়ে বিম ডিজাইন করুন।

উত্তোলন/ট্রলি টাইপ নির্বাচন করুন (বৈদ্যুতিক বা ম্যানুয়াল)।

লোড এবং স্ট্রেস গণনা: মানগুলির সাথে সম্মতি নিশ্চিত করুন (ISO, FEM, DIN, বা ASME)।

বৈদ্যুতিক এবং নিয়ন্ত্রণ সিস্টেম ডিজাইন: মোটর, ব্রেক, সীমা সুইচ এবং নিয়ন্ত্রণ প্যানেল চয়ন করুন।

2. উপাদান সংগ্রহ
ইস্পাত প্লেট এবং প্রোফাইল: প্রধান গার্ডার এবং সমর্থনের জন্য উচ্চ মানের Q235B/Q345B ইস্পাত।

যান্ত্রিক উপাদান: চাকা, অক্ষ, বিয়ারিং, গিয়ার এবং কাপলিং।

বৈদ্যুতিক উপাদান: মোটর, তার, নিয়ন্ত্রণ প্যানেল, এবং নিরাপত্তা ডিভাইস।

3. প্রধান উপাদান নির্মাণ
উ: প্রধান গার্ডার ফ্যাব্রিকেশন
কাটিং: নির্ভুলতার জন্য CNC প্লাজমা/অক্সি-ফুয়েল কাটিং।

ঢালাই: শক্তিশালী seams জন্য স্বয়ংক্রিয় নিমজ্জিত আর্ক ঢালাই (SAW)।

সোজা করা এবং পরিদর্শন: সঠিক ক্যাম্বার নিশ্চিত করুন (প্রাক-বেন্ড) এবং ত্রুটিগুলি পরীক্ষা করুন (UT/RT পরীক্ষা)।

B. শেষ গাড়ি এবং পা
ফ্রেম সমাবেশ: চাঙ্গা ব্রেসিং সহ ঝালাই ইস্পাত নির্মাণ।

চাকা এবং বিয়ারিং ইনস্টলেশন: মসৃণ ভ্রমণের জন্য মেশিন চাকা।

গ. উত্তোলন ও ট্রলি
প্রি-একত্রিত উত্তোলন: বৈদ্যুতিক চেইন উত্তোলন বা তারের দড়ি উত্তোলন।

ট্রলি ফ্রেম: উত্তোলন আন্দোলন মিটমাট করার জন্য গড়া.

4. সারফেস ট্রিটমেন্ট এবং পেইন্টিং
শট ব্লাস্টিং: মরিচা দূর করে এবং পেইন্টের আনুগত্য উন্নত করে।

প্রাইমার এবং পেইন্ট: অ্যান্টি-জারা আবরণ (ইপক্সি + পলিউরেথেন)।

5. সমাবেশ
গার্ডার এবং এন্ড ক্যারেজ জয়েনিং: পায়ে প্রধান রশ্মিকে বোল্ট বা ওয়েল্ড করুন।

উত্তোলন/ট্রলি ইনস্টলেশন: গার্ডারের উপর মাউন্ট করা।

বৈদ্যুতিক ওয়্যারিং: মোটর, নিয়ন্ত্রণ এবং নিরাপত্তা ডিভাইস সংযুক্ত করুন।

6. পরীক্ষা এবং মান নিয়ন্ত্রণ
মাত্রিক পরিদর্শন: স্প্যান, উচ্চতা এবং প্রান্তিককরণ যাচাই করুন।

লোড টেস্টিং:

স্ট্যাটিক লোড টেস্ট: SWL এর 125% (নিরাপদ ওয়ার্কিং লোড)।

ডায়নামিক লোড টেস্ট: অপারেশনাল চেক সহ SWL এর 110%।

কার্যকরী পরীক্ষা: ভ্রমণ, উত্তোলন, ব্রেকিং এবং সীমা সুইচ যাচাইকরণ।

7. disassembly এবং প্যাকেজিং
চালানের জন্য: ক্রেনকে মডিউল (গার্ডার, পা, উত্তোলন) মধ্যে বিচ্ছিন্ন করা যেতে পারে।

প্রতিরক্ষামূলক প্যাকেজিং: সমুদ্র পরিবহনের জন্য জলরোধী মোড়ক।

8. ইনস্টলেশন এবং কমিশনিং (অন-সাইটে)
রানওয়ে প্রস্তুতি: লেভেল রেল বা গ্রাউন্ড সাপোর্ট নিশ্চিত করুন।

পুনঃসংযোজন: বোল্ট উপাদান একসাথে।

চূড়ান্ত পরীক্ষা: লোড অধীনে অপারেশনাল চেক.

9. ডকুমেন্টেশন এবং ডেলিভারি
ম্যানুয়াল এবং সার্টিফিকেট: লোড টেস্ট রিপোর্ট, CE/ISO সার্টিফিকেশন অন্তর্ভুক্ত করুন।

প্রশিক্ষণ: অপারেটর এবং রক্ষণাবেক্ষণ নির্দেশিকা।
