এলএইচ মডেলের সুবিধা

খরচ-কার্যকারিতা

প্রমিত উপাদানউৎপাদন খরচ কমানো

বাল্ক উত্পাদনসাধারণ ক্ষমতার রেঞ্জের (5t, 10t, 16t, 20t, 32t)

সরলীকৃত নকশারক্ষণাবেক্ষণ খরচ কমায়

নির্ভরযোগ্যতা এবং সরলতা

প্রমাণিত নকশাকয়েক দশকের শিল্প ব্যবহারের সাথে

সহজ রক্ষণাবেক্ষণ- উপাদানগুলি অ্যাক্সেসযোগ্য এবং মানসম্মত৷

মজবুত নির্মাণসাধারণ শিল্প পরিবেশের জন্য উপযুক্ত

নমনীয়তা

মডুলার ডিজাইনকাস্টমাইজেশনের জন্য অনুমতি দেয়

একাধিক নিয়ন্ত্রণ বিকল্প(দুল, ক্যাব, রিমোট)

সামঞ্জস্যপূর্ণবিভিন্ন উত্তোলন সংযুক্তি সহ (হুক, চুম্বক, দখল)



তুলনা: এলএইচ বনাম অন্যান্য ডাবল গার্ডার ক্রেন

বৈশিষ্ট্য	এলএইচ মডেল	ইউরোপীয় ডিজাইন	ভারী-ডিউটি ​​কাস্টম
খরচ	নিম্ন-মাঝারি	উচ্চ	খুব উচ্চ
ডিউটি ​​ক্লাস	A3-A5 (মাঝারি)	A6-A7 (ভারী)	A7-A8 (খুব ভারী)
ডিজাইন	প্রমিত	অপ্টিমাইজ করা হয়েছে	কাস্টম-ইঞ্জিনিয়ারড
সীসা সময়	সংক্ষিপ্ত (8-12 সপ্তাহ)	মাঝারি (12-20 সপ্তাহ)	দীর্ঘ (20-30+ সপ্তাহ)
উপাদান	দেশীয়/চীনা	ইউরোপীয় ব্র্যান্ড	গ্লোবাল প্রিমিয়াম ব্র্যান্ড
জীবনকাল	15-20 বছর	25-30 বছর	30+ বছর



কখন এলএইচ মডেল বেছে নেবেন

✅ সাধারণ শিল্পঅ্যাপ্লিকেশন (চরম শুল্ক নয়)

✅ বাজেটের সীমাবদ্ধতানিরাপত্তা বিসর্জন ছাড়া

✅ স্ট্যান্ডার্ড ক্ষমতাপ্রয়োজনীয়তা (80 টনের কম বা সমান)

✅ পরিমিত ব্যবহার(15-20 লিফট/ঘন্টার কম বা সমান)

✅ ইনডোরবা আশ্রয়হীন পরিবেশ

কখন বিকল্প বিবেচনা করতে হবে

❌ গুরুতর দায়িত্ব চক্র(স্টিল মিল, স্ক্র্যাপ ইয়ার্ড)

❌ ক্ষয়কারী পরিবেশ(রাসায়নিক উদ্ভিদ, সামুদ্রিক)

❌ খুব উচ্চ নির্ভুলতাপ্রয়োজনীয়তা (±1 মিমি)

❌ চরম তাপমাত্রাবাইরে -20 ডিগ্রি থেকে +40 ডিগ্রি

❌ বিস্ফোরক বায়ুমণ্ডল(এক্স-মূল্যায়িত সরঞ্জাম প্রয়োজন)



মূল উপাদান: বিয়ারিং, গিয়ারবক্স, মোটর, পাম্প

উৎপত্তি স্থান: হেনান, চীন

ওয়ারেন্টি: 1 বছর

ওজন (কেজি): 2000 কেজি

ভিডিও আউটগোয়িং-পরিদর্শন:প্রদান করা হয়েছে

যন্ত্রপাতি পরীক্ষার রিপোর্ট: প্রদান করা হয়েছে

নকশা: ডাবল মরীচি

কার্যকারিতা: উচ্চ দক্ষতা

অপারেটিং গতি: উচ্চ গতির অপারেশন

স্থিতিশীলতা: অ্যান্টি-সুইং ফাংশন

রঙ: ঐচ্ছিক

পাওয়ার উত্স: 110V/220V/230V/380V/440V, কাস্টমাইজড

স্প্যান: 7.5-31.5 মি

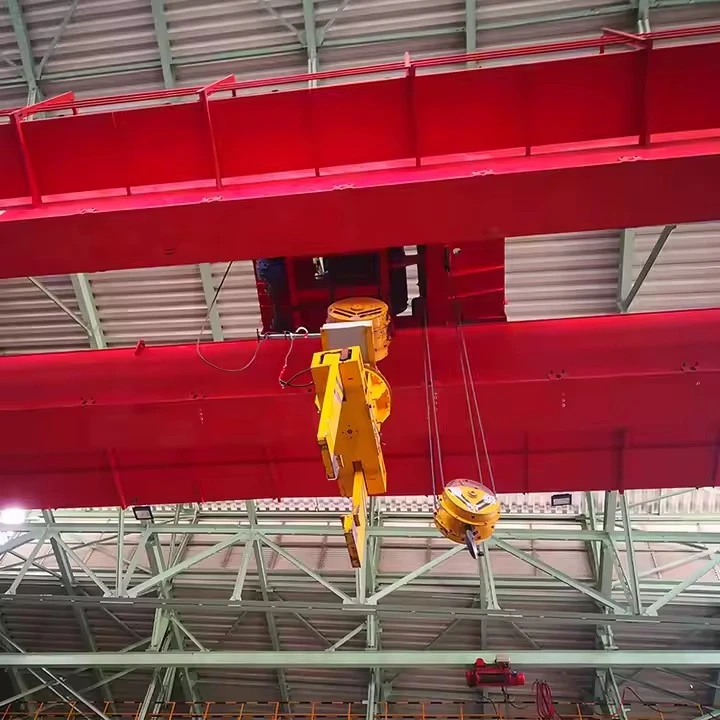

দএলএইচ মডেল ডাবল গার্ডার ওভারহেড ক্রেনএকটি বহুল ব্যবহৃত উত্তোলন সিস্টেম একটি সঙ্গে সজ্জিতবৈদ্যুতিক উত্তোলন ট্রলি, কম্প্যাক্ট ডিজাইন, স্থিতিশীল কর্মক্ষমতা, এবং উচ্চ উত্তোলন দক্ষতা অফার করে। এর প্রধান উপাদানগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে:

1. ডাবল বক্স গার্ডার (সেতুর কাঠামো)

দুটি ঢালাই বাক্স-টাইপ গার্ডার

উচ্চ দৃঢ়তা এবং চমৎকার লোড- বহন ক্ষমতা

বিচ্যুতি কমাতে সঠিক ক্যাম্বার দিয়ে ডিজাইন করা হয়েছে

ট্রলি ভ্রমণের জন্য রেল দিয়ে সজ্জিত



2. শেষ গাড়ি (ক্রেন ট্রাভেলিং মেকানিজম)

ঢালাই বক্স গঠন শেষ beams

বৈদ্যুতিক মোটর এবং হ্রাসকারী দ্বারা চালিত

নকল বা ঢালাই-ইস্পাত ক্রেনের চাকা

দিয়ে সজ্জিত:

বাফার ডিভাইস

সীমা সুইচ

হুইল গার্ড

3. বৈদ্যুতিক উত্তোলন ট্রলি

এলএইচ মডেল ক্রেনের কোর লিফটিং ইউনিট।

অন্তর্ভুক্ত:

বৈদ্যুতিক তারের দড়ি উত্তোলন (প্রকার: CD/MD/HC/HD)

ট্রলি ফ্রেম

উত্তোলন মোটর এবং হ্রাসকারী

ড্রাম এবং তারের দড়ি উত্তোলন

হুক ব্লক এবং শেভ সিস্টেম

ট্রলি ভ্রমণ মোটর এবং গিয়ারবক্স

ব্রেক সিস্টেম

এই কমপ্যাক্ট ট্রলিটি সর্বোচ্চ উত্তোলনের উচ্চতার জন্য ডাবল গার্ডারের মধ্যে মাউন্ট করা হয়।

4. ক্রেন ট্রাভেলিং মেকানিজম

ক্ষমতার উপর নির্ভর করে দুই বা চারটি ড্রাইভ মোটর

গিয়ারবক্স এবং ব্রেক সিস্টেম

কাপলিং এবং ড্রাইভ শ্যাফ্ট

মসৃণ গতি নিয়ন্ত্রণের জন্য ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল (ঐচ্ছিক)



7. নিরাপত্তা সুরক্ষা ডিভাইস

ওভারলোড লিমিটার

উচ্চতা সীমা সুইচ উত্তোলন

ট্রলি ভ্রমণ সীমা সুইচ

ক্রেন দীর্ঘ ভ্রমণ সীমা সুইচ

জরুরী স্টপ

রেল ঝাড়ুদার

সংঘর্ষ বিরোধী-যন্ত্র (ঐচ্ছিক)

ওভারস্পিড এবং ব্রেক পর্যবেক্ষণ (ঐচ্ছিক)



8. পাওয়ার সাপ্লাই সিস্টেম

ইনসুলেটেড কন্ডাক্টর বাসবার/ফেস্টুন ক্যাবল সিস্টেম

প্রধান বিচ্ছিন্ন সুইচ

গ্রাউন্ডিং সিস্টেম

তারের ড্র্যাগ চেইন (ট্রলি চলাচলের জন্য)



9. বাফার এবং রেল ব্যবস্থা

পলিউরেথেন বা রাবার বাফার

রেল clamps এবং শেষ স্টপ

ক্রেন রেল (ক্ষমতার উপর নির্ভর করে P24-P80)

প্রধান উপাদানগুলির সারাংশ

ডাবল বক্স গার্ডার

শেষ গাড়ি

বৈদ্যুতিক উত্তোলন ট্রলি

ক্রেন ট্রাভেলিং মেকানিজম

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

নিয়ন্ত্রণ পদ্ধতি

নিরাপত্তা সুরক্ষা ডিভাইস

পাওয়ার সাপ্লাই সিস্টেম

বাফার এবং রেল আনুষাঙ্গিক

স্কেচ

প্রধান প্রযুক্তিগত





এলএইচ মডেল ডাবল গার্ডার ওভারহেড ক্রেনের সুবিধা

1. বড় উত্তোলন ক্ষমতা এবং উচ্চ শক্তি

ডাবল-গার্ডারের নকশা উচ্চ দৃঢ়তা এবং চমৎকার লোড- বহন করার ক্ষমতা প্রদান করে।

মাঝারি থেকে ভারী উত্তোলন অপারেশনের জন্য আরও উপযুক্ত (5-50 টন)।

2. বৃহত্তর উত্তোলন উচ্চতা

উত্তোলন ট্রলি চলেদুই গার্ডারের মধ্যে, তাদের অধীনে নয়।

উত্তোলনের উচ্চতা এবং ব্যবহারযোগ্য ওয়ার্কশপের স্থান সর্বাধিক করে।

3. স্থিতিশীল এবং দক্ষ অপারেশন

ন্যূনতম কম্পনের সাথে মসৃণ উত্তোলন এবং ভ্রমণের গতি।

ঘন ঘন উপাদান হ্যান্ডলিং কর্মের জন্য উচ্চ কাজের দক্ষতা।

4. কমপ্যাক্ট স্ট্রাকচার এবং লাইটওয়েট ডিজাইন

একটি উইঞ্চ ট্রলির পরিবর্তে একটি বৈদ্যুতিক উত্তোলন ট্রলি ব্যবহার করে।

কার্যক্ষমতা বজায় রাখার সময় সরঞ্জামের ওজন এবং সামগ্রিক খরচ হ্রাস করে।

5. সহজ রক্ষণাবেক্ষণ এবং সহজ সমাবেশ

উইঞ্চ-টাইপ ডাবল গার্ডার ক্রেনের চেয়ে কম উপাদান।

রক্ষণাবেক্ষণ পয়েন্টগুলি অ্যাক্সেস করা সহজ।

6. খরচ-কার্যকর সমাধান

প্রথাগত ভারী-শুল্ক ডাবল গার্ডার ক্রেনের চেয়ে কম খরচ৷

মাঝারি-ডিউটি ​​ইন্ডাস্ট্রিয়াল অপারেশনের জন্য আদর্শ।

7. একাধিক নিয়ন্ত্রণ পদ্ধতি

দুল নিয়ন্ত্রণ / রিমোট কন্ট্রোল / কেবিন নিয়ন্ত্রণ (ঐচ্ছিক)।

মসৃণ গতি নিয়ন্ত্রণের জন্য ফ্রিকোয়েন্সি রূপান্তর সমর্থন করে।

8. উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা

ওভারলোড সুরক্ষা, সীমা সুইচ, জরুরী স্টপ, রেল সুইপার, এবং সংঘর্ষবিরোধী বিকল্পগুলি দিয়ে সজ্জিত।

বৈদ্যুতিক উপাদান সিমেন্স/শ্নেইডার ব্র্যান্ড গ্রহণ করে।



এলএইচ মডেল ডাবল গার্ডার ওভারহেড ক্রেনের অ্যাপ্লিকেশন

এলএইচ মডেলটি গৃহমধ্যস্থ উপাদান উত্তোলনের জন্য ব্যাপকভাবে ব্যবহৃত হয়মাঝারি-ডিউটি ​​শিল্প পরিবেশ:

1. উত্পাদন কর্মশালা

যান্ত্রিক অংশ হ্যান্ডলিং

সমাবেশ লাইন

সাধারণ উত্পাদন উপাদান আন্দোলন

2. গুদাম ও লজিস্টিক সেন্টার

ভারী পণ্য লোড, আনলোড এবং স্থানান্তর

বড় স্টোরেজ এলাকায় দক্ষ স্টক আন্দোলন

3. প্রক্রিয়াকরণ এবং ফ্যাব্রিকেশন প্ল্যান্ট

ইস্পাত কাঠামো ফ্যাব্রিকেশন

ধাতু প্রক্রিয়াকরণ

সরঞ্জাম উত্পাদন

4. পাওয়ার প্ল্যান্ট এবং বৈদ্যুতিক সরঞ্জাম কর্মশালা

ট্রান্সফরমার হ্যান্ডলিং

জেনারেটরের যন্ত্রাংশ উত্তোলন

রক্ষণাবেক্ষণ অ্যাপ্লিকেশন

5. খনির এবং কাঁচামাল প্রক্রিয়াকরণ

খনিজ সরঞ্জাম হ্যান্ডলিং

রক্ষণাবেক্ষণ এবং অংশ প্রতিস্থাপন কাজ

6. কেমিক্যাল ও পেপার ইন্ডাস্ট্রিজ

বড় রোল, ট্যাংক, এবং যন্ত্রপাতি হ্যান্ডলিং

মোড়ানো বা প্যাকেজ করা সামগ্রীর নিরাপদ উত্তোলন

7. বন্দর এবং রেলওয়ে কার্গো ইয়ার্ড (অভ্যন্তরীণ ব্যবহার)

ভারী পণ্য লোড এবং আনলোডিং

ধারক অংশ এবং সরঞ্জাম উত্তোলন



একটি উত্পাদনএলএইচ মডেল ডাবল গার্ডার ওভারহেড ক্রেনউচ্চ শক্তি, নিরাপত্তা, এবং দীর্ঘ সেবা জীবনের গ্যারান্টি দিতে একটি কঠোর, প্রমিত কর্মপ্রবাহ অনুসরণ করে। নীচে সম্পূর্ণ উত্পাদন পদ্ধতি আছে:

1. কাঁচামাল পরিদর্শন ও প্রস্তুতি

উচ্চ মানের Q235B / Q345B ইস্পাত প্লেট নির্বাচন করুন

পৃষ্ঠের ত্রুটি এবং অভ্যন্তরীণ ত্রুটিগুলির জন্য ইস্পাত পরিদর্শন করুন

জং এবং স্কেল অপসারণ শট ব্লাস্টিং

উত্পাদন অঙ্কন অনুযায়ী প্লেট উপাদান CNC কাটিয়া

2. ডাবল বক্স গার্ডার ফ্যাব্রিকেশন

2.1 প্লেট কাটা এবং গঠন

ওয়েব প্লেট, ফ্ল্যাঞ্জ, ডায়াফ্রামের সিএনসি প্লাজমা কাটিং

পাশের প্লেটগুলির বাঁকানো এবং আকার দেওয়া (যদি প্রয়োজন হয়)

2.2 গার্ডার সমাবেশ

ওয়েব, ফ্ল্যাঞ্জ এবং পাঁজরের প্লেটের অবস্থান

স্বয়ংক্রিয় ফিক্সচার ব্যবহার করে ট্যাক ঢালাই

অভ্যন্তরীণ ডায়াফ্রাম প্লেটগুলি বক্সের কাঠামোর ভিতরে একত্রিত হয়

2.3 স্বয়ংক্রিয় ঢালাই

অনুদৈর্ঘ্য seams গ্যান্ট্রি স্বয়ংক্রিয় ঢালাই মেশিন দ্বারা ঢালাই

জয়েন্ট এবং শেষ প্লেটের জন্য CO₂ গ্যাস-শিল্ডেড ওয়েল্ডিং

2.4 গার্ডার সোজা করা এবং স্ট্রেস রিলিফ

বিকৃতি সংশোধন করার জন্য যান্ত্রিক সোজা করা

ঐচ্ছিক কম্পন চাপ ত্রাণ বা তাপ চিকিত্সা

2.5 ননডেস্ট্রাকটিভ টেস্টিং

জোড় seams উপর চৌম্বক কণা পরীক্ষা (MT)

অভ্যন্তরীণ জোড় মানের জন্য অতিস্বনক পরীক্ষা (UT)

3. শেষ ক্যারেজ ফ্যাব্রিকেশন

বক্স-টাইপ এন্ড বিম স্ট্রাকচার ঢালাই এবং মেশিন করা

সিএনসি বোরিং মেশিন দ্বারা প্রক্রিয়াকৃত চাকা খাদ গর্ত

এর ইনস্টলেশন:

ক্রেনের চাকা (নকল/কাস্ট স্টিল)

মোটর

গিয়ার হ্রাসকারী

ব্রেক সিস্টেম

মসৃণ অপারেশন জন্য চূড়ান্ত প্রান্তিককরণ চেক

4. বৈদ্যুতিক উত্তোলন ট্রলি সমাবেশ

4.1 ট্রলি ফ্রেম ফ্যাব্রিকেশন

নির্ভুলতা-ঢালাই করা বাক্স-টাইপ গঠন

মাত্রিক নির্ভুলতা নিশ্চিত করার জন্য মেশিনযুক্ত

4.2 উত্তোলন ইউনিট সমাবেশ

উত্তোলন মোটর

রিডুসার এবং ব্রেক

তারের দড়ি ড্রাম এবং খাদ

sheaves সঙ্গে হুক ব্লক

তারের দড়ি ইনস্টলেশন

4.3 ট্রলি ট্রাভেল মেকানিজম

মোটর + রিডুসার + ব্রেক সমাবেশ

ট্রলি ফ্রেমে ইনস্টল করা ড্রাইভিং চাকা

5. বৈদ্যুতিক সিস্টেম উত্পাদন

Siemens/Schneider উপাদান ব্যবহার করে বৈদ্যুতিক ক্যাবিনেট সমাবেশ

পাওয়ার এবং কন্ট্রোল সার্কিটের ওয়্যারিং

এর ইনস্টলেশন:

সীমা সুইচ

ওভারলোড লিমিটার

জরুরী স্টপ

রিমোট কন্ট্রোল রিসিভার (যদি প্রযোজ্য হয়)

উন্নত নিয়ন্ত্রণের জন্য ঐচ্ছিক PLC কনফিগারেশন

6. সারফেস ট্রিটমেন্ট এবং পেইন্টিং

6.1 শট ব্লাস্টিং

গার্ডার এবং ধাতু পৃষ্ঠতল Sa2.5 মান বিস্ফোরিত

6.2 পেইন্টিং

সাধারণ পেইন্ট সিস্টেম অন্তর্ভুক্ত:

ইপোক্সি জিঙ্ক-সমৃদ্ধ প্রাইমার

ইপোক্সি মধ্যবর্তী আবরণ

পলিউরেথেন টপকোট

ক্লায়েন্ট প্রয়োজনীয়তা অনুযায়ী রঙ কাস্টমাইজযোগ্য.

7. ক্রেন সমাবেশ এবং প্রি-সমাবেশ

গার্ডার এবং শেষ গাড়ি একসাথে bolted

গার্ডার রেলের উপর স্থাপিত উত্তোলন ট্রলি

তারের ফেস্টুন সিস্টেম বা বাসবার ইনস্টলেশন

পাওয়ার এবং কন্ট্রোল ওয়্যারিং সংযুক্ত

ফ্যাক্টরি প্রি-সমাবেশ নিশ্চিত করে:

সঠিক প্রান্তিককরণ

মসৃণ ভ্রমণ আন্দোলন

কার্যকরী নিরাপত্তা ডিভাইস

বৈদ্যুতিক সিস্টেম অপারেশন

8. ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্টিং (FAT)

পরীক্ষা অন্তর্ভুক্ত:

না-লোড পরীক্ষা

গতিশীল লোড পরীক্ষা (110% রেটেড ক্ষমতা)

স্ট্যাটিক লোড পরীক্ষা (125% রেটেড ক্ষমতা)

উত্তোলন, ট্রলি ভ্রমণ, এবং ক্রেন ভ্রমণ পরীক্ষা

সীমা সুইচ এবং নিরাপত্তা ডিভাইস যাচাই

সমস্ত পরীক্ষা অনুসরণ করেGB/T, FEM, ISO, এবং CE মান.

9. প্যাকিং এবং ডেলিভারি

বৈদ্যুতিক অংশগুলি কাঠের ক্রেটে বস্তাবন্দী

ট্রলি ইস্পাত বন্ধনী দিয়ে সুরক্ষিত

গার্ডার জলরোধী উপাদান দিয়ে আবৃত

ধারক বা বাল্ক কার্গো দ্বারা প্রেরিত

10. অন-সাইট ইনস্টলেশন এবং কমিশনিং

রানওয়ে বিমগুলিতে গার্ডার ইনস্টল করা হয়েছে

ট্রলি এবং শেষ গাড়ি মাউন্ট করা হয়েছে

রেল সারিবদ্ধকরণ, তারের ইনস্টলেশন, এবং নিয়ন্ত্রণ তারের

সাইটে- লোড টেস্টিং এবং অপারেশনাল চেক

11. চূড়ান্ত স্বীকৃতি এবং প্রশিক্ষণ

ক্লায়েন্টের সাথে চূড়ান্ত পরিদর্শন

লোড পরীক্ষার রিপোর্ট এবং সার্টিফিকেট ইস্যু করুন

অপারেটর প্রশিক্ষণ এবং রক্ষণাবেক্ষণ নির্দেশিকা প্রদান

কর্মশালার দৃশ্য:

সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালনার প্ল্যাটফর্ম ইনস্টল করেছে এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটের 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি সম্পূর্ণ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিং রেট 95%. 32 ওয়েল্ডিং লাইনে পৌঁছাবে, 50টি ইনস্টল করার পরিকল্পনা করা হয়েছে, এবং সমগ্র পণ্য লাইনের অটোমেশন রেট 85% এ পৌঁছেছে৷
