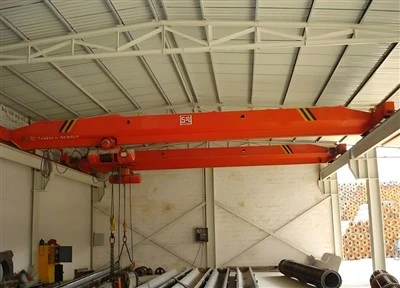

ওয়ার্কশপের জন্য ওভারহেড ব্রিজ ক্রেন



আএকটি ওয়ার্কশপের জন্য ওভারহেড ব্রিজ ক্রেননিরাপদ এবং দক্ষ উপাদান হ্যান্ডলিং নিশ্চিত করতে একাধিক যান্ত্রিক, বৈদ্যুতিক এবং কাঠামোগত উপাদান রয়েছে। নিচে কবিস্তারিত ভাঙ্গনএর মূল উপাদানগুলির মধ্যে:



1. কাঠামোগত উপাদান

A. ব্রিজ গার্ডার (প্রধান লোড-বিয়ারিং বিম)

একক-গার্ডার: একটি বিম (হালকা/মাঝারি লোডের জন্য খরচ-কার্যকর)।

ডাবল-গার্ডার: দুটি সমান্তরাল বিম (উচ্চ ক্ষমতা, ভাল স্থায়িত্ব)।

উপাদান: ঢালাই ইস্পাত (বাক্স-টাইপ বা আই-বিম নির্মাণ)।

B. শেষ ট্রাক (শেষ গাড়ি)

ব্রিজের গার্ডারের প্রতিটি প্রান্তে অবস্থিত।

দিয়ে সজ্জিতচাকা, মোটর এবং ব্রেকঅনুদৈর্ঘ্য আন্দোলনের জন্য।

রানওয়ে রেল: ক্রেন ভ্রমণের জন্য কর্মশালার কলাম বা সিলিং কাঠামোতে ইনস্টল করা হয়েছে।

গ. রানওয়ে সিস্টেম

রানওয়ে বিমস: ক্রেনের গতিবিধি সমর্থন করুন (সাধারণত I-বিম বা বক্স গার্ডার)।

রেল ট্র্যাক: ক্রেনের চাকা (সমতল-শীর্ষ বা খাঁজকাটা রেল) গাইড করুন।

বন্ধনী এবং সমর্থন: বিল্ডিং কাঠামোর রানওয়ে সুরক্ষিত করুন।

2. উত্তোলন এবং উত্তোলন উপাদান

উঃ উত্তোলন ইউনিট

বৈদ্যুতিক চেইন উত্তোলন(0.5-10 টন) - কমপ্যাক্ট, হালকা লোডের জন্য আদর্শ।

তারের দড়ি উত্তোলন(5–100+ টন) – ভারী-শুল্ক উত্তোলন।

মোটর: AC/DC বা পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFD) নিয়ন্ত্রিত।

ব্রেক: নিরাপত্তার জন্য ইলেক্ট্রোম্যাগনেটিক বা জলবাহী।



B. ট্রলি সমাবেশ

সেতু গার্ডার বরাবর অনুভূমিকভাবে সরানো.

ট্রলি ফ্রেম: উত্তোলন সমর্থন করে।

ট্রলি চাকা এবং ড্রাইভ মোটর: ক্রস-ভ্রমণ সক্ষম করে৷

রিডুসার গিয়ারবক্স: গতি নিয়ন্ত্রণ করে।

সি. হুক ব্লক এবং লিফটিং আনুষাঙ্গিক

হুক: সহজ লোড সংযুক্তি জন্য swivels.

শেকল, স্লিংস বা গ্র্যাব অ্যাটাচমেন্ট(বিশেষ লোডের জন্য)।

3. ড্রাইভ ও মোশন সিস্টেম

উ: ব্রিজ ট্রাভেল ড্রাইভ

ভ্রমণ মোটর: রানওয়ে রেল বরাবর শক্তি অনুদৈর্ঘ্য আন্দোলন.

চাকা এবং অক্ষ: মসৃণ গতির জন্য bearings সঙ্গে ইস্পাত চাকার.

বাফার এবং বাম্পার: ভ্রমণ সীমা এ সংঘর্ষ প্রতিরোধ.

B. ট্রলি ট্রাভেল ড্রাইভ

ট্রলি মোটর: গার্ডার বরাবর উত্তোলন সরানো.

গাইড রোলার: ট্রলি সারিবদ্ধ রাখুন।

4. বৈদ্যুতিক ও নিয়ন্ত্রণ ব্যবস্থা

উ: পাওয়ার সাপ্লাই

ফেস্টুন সিস্টেম(তারের ট্রলি) বাকন্ডাক্টর বার(পাওয়ার/ডেটা ট্রান্সমিশনের জন্য)।

প্রধান সংযোগ বিচ্ছিন্ন সুইচ: জরুরী শক্তি কাটা বন্ধ.

B. কন্ট্রোল প্যানেল এবং অপারেটর ইন্টারফেস

দুল নিয়ন্ত্রণ স্টেশন(ম্যানুয়াল অপারেশনের জন্য-বোতাম দুল চাপুন)।

রেডিও রিমোট কন্ট্রোল(ওয়্যারলেস অপারেশন)।

PLC (প্রোগ্রামেবল লজিক কন্ট্রোলার)- স্বয়ংক্রিয় ক্রেনগুলির জন্য।

C. সেন্সর এবং নিরাপত্তা ডিভাইস

সীমা সুইচ(অধিক-ভ্রমণে বাধা দেয়)।

ওভারলোড সুরক্ষা(লোড ধারণক্ষমতার বেশি হলে পাওয়ার কাটে)।

অ্যান্টি-সংঘাত সিস্টেম(একাধিক ক্রেনের জন্য)।

জরুরী স্টপ বোতাম(তাত্ক্ষণিক শাটডাউন)।

.

5. নিরাপত্তা ও সহায়ক উপাদান

উ: ব্রেকিং সিস্টেম

উত্তোলন ব্রেক: লোড স্খলন প্রতিরোধ করে.

ভ্রমণ ব্রেক: ক্রেন/ট্রলি চলাচল বন্ধ করে।

B. আলো এবং অ্যালার্ম

সতর্কতা বীকন এবং বুজার(শ্রবণযোগ্য/ভিজ্যুয়াল সতর্কতা)।

কাজের এলাকা আলো(দৃশ্যমানতার জন্য)।

গ. তৈলাক্তকরণ ব্যবস্থা

স্বয়ংক্রিয় গ্রীসিং(গিয়ার, বিয়ারিংয়ের জন্য)।

6. কর্মশালার জন্য ঐচ্ছিক বৈশিষ্ট্য

বিস্ফোরণ-প্রুফ মোটর(বিপজ্জনক পরিবেশের জন্য)।

পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs)- মসৃণ ত্বরণ/ক্ষয়।

ওজন সিস্টেম(ওজন পরিমাপের জন্য লোড সেল)।

অ্যান্টি-সোওয়ে প্রযুক্তি(নির্ভুল অবস্থানের জন্য)।



স্কেচ



প্রধান প্রযুক্তিগত



কর্মশালায় ওভারহেড ব্রিজ ক্রেনের মূল সুবিধা

✅ স্পেস অপ্টিমাইজেশান

উল্লম্ব ওভারহেড স্থান ব্যবহার করে, অন্যান্য অপারেশনের জন্য মেঝে এলাকা মুক্ত করা।

কোনো বাধা নেইযেমন ফর্কলিফ্ট ট্রাফিক বা ফ্লোর-মাউন্ট করা যন্ত্রপাতি।

✅ উৎপাদনশীলতা এবং দক্ষতা বৃদ্ধি

দ্রুত লোড আন্দোলনম্যানুয়াল উত্তোলন বা ফর্কলিফটের চেয়ে।

উপাদান হ্যান্ডলিং সময় হ্রাসসমাবেশ লাইন এবং উত্পাদন এলাকায়.

মসৃণ এবং সুনির্দিষ্ট অবস্থানমেশিনিং, ঢালাই এবং সমাবেশের জন্য।

✅ বর্ধিত কর্মীদের নিরাপত্তা

ম্যানুয়াল উত্তোলন দূর করে, স্ট্রেন আঘাত হ্রাস.

দুর্ঘটনার ঝুঁকি কমায়(যেমন, ফর্কলিফ্ট সংঘর্ষ, লোড কমে যাওয়া)।

ওভারলোড সুরক্ষা এবং জরুরী ব্রেকব্যর্থতা প্রতিরোধ।

✅ খরচ-কার্যকর এবং কম রক্ষণাবেক্ষণ

দীর্ঘ আয়ুন্যূনতম রক্ষণাবেক্ষণ সহ (ফর্কলিফ্টের তুলনায়)।

কম শ্রম খরচ(উত্তোলনের জন্য কম কর্মী প্রয়োজন)।

শক্তি-দক্ষ মোটর(বিশেষ করে ভিএফডি নিয়ন্ত্রণের সাথে)।

✅ বহুমুখিতা এবং কাস্টমাইজেশন

বিভিন্ন লোড অভিযোজিত(ছোট অংশ থেকে ভারী যন্ত্রপাতি পর্যন্ত)।

একাধিক নিয়ন্ত্রণ বিকল্প(দুল, দূরবর্তী, বা সম্পূর্ণ স্বয়ংক্রিয়)।

অন্যান্য কর্মশালার সরঞ্জামের সাথে একত্রিত হতে পারে(পরিবাহক, সিএনসি মেশিন)।



🏭 মেটাল ফ্যাব্রিকেশন এবং ওয়েল্ডিং এর দোকান

চলন্ত স্টিলের প্লেট, বিম এবং পাইপকাটা/ঢালাইয়ের জন্য।

বড় বানোয়াট কাঠামো পরিচালনা করানির্ভুলতা সহ

🚗 স্বয়ংচালিত ও যন্ত্রপাতি কর্মশালা

লিফটিং ইঞ্জিন, ট্রান্সমিশন এবং চ্যাসিসসমাবেশের সময়।

ভারী উপাদান পজিশনিংমেশিনিং সেন্টারে।

⚙️ CNC এবং মেশিন টুলের দোকান

ভারী ওয়ার্কপিস লোড/আনলোড করা হচ্ছেlathes, কল, এবং প্রেস মধ্যে.

ছাঁচ হ্যান্ডলিং এবং মারা যায়টুল এবং ডাই দোকানে.

📦 গুদামজাতকরণ ও লজিস্টিকস

প্যালেটাইজড পণ্য বা যন্ত্রপাতি সরানোস্টোরেজ এলাকায়।

ট্রাক লোড/আনলোড করা হচ্ছেলজিস্টিক হাব মধ্যে.

🔧 রক্ষণাবেক্ষণ ও মেরামতের সুবিধা

শিল্প সরঞ্জাম উত্তোলনসার্ভিসিং এর জন্য

ভারী মোটর, পাম্প এবং জেনারেটর পরিচালনা করা.

🏗️ নির্মাণ ও ভারী যন্ত্রপাতির ওয়ার্কশপ

বুলডোজার, ক্রেন এবং খননকারী একত্রিত করা.

বড় কাঠামোগত উপাদান সরানো.

⚡ পাওয়ার প্লান্ট এবং এনার্জি সেক্টর

টারবাইন, ট্রান্সফরমার এবং জেনারেটর হ্যান্ডলিং.

ভারী বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণ.



1. ডিজাইন এবং ইঞ্জিনিয়ারিং
প্রয়োজনীয়তা বিশ্লেষণ: গ্রাহকের চাহিদার উপর ভিত্তি করে লোড ক্ষমতা, স্প্যান, উত্তোলনের উচ্চতা, অটোমেশন স্তর, নিয়ন্ত্রণ মোড এবং নিরাপত্তা বৈশিষ্ট্যগুলি নিশ্চিত করুন।

স্ট্রাকচারাল ডিজাইন: সিএডি সফ্টওয়্যার ব্যবহার করে সিঙ্গেল গার্ডার মেইন বিম, শেষ গাড়ি, ট্রলি এবং হোস্ট অ্যাসেম্বলি ডিজাইন করুন।

বৈদ্যুতিক এবং নিয়ন্ত্রণ নকশা: PLC প্রোগ্রামিং, মোটর নির্বাচন, VFD, সেন্সর, অ্যালার্ম এবং নিরাপত্তা ইন্টারলক সহ নিয়ন্ত্রণ ব্যবস্থার স্কিম্যাটিক্স বিকাশ করুন।

সিমুলেশন ও ভ্যালিডেশন: স্ট্রাকচারাল ইন্টিগ্রিটির জন্য FEA (Finite Element Analysis) এবং গতি নিয়ন্ত্রণের জন্য ডাইনামিক সিমুলেশন ব্যবহার করুন।

2. উপাদান সংগ্রহ
প্রধান বীম এবং উপাদানগুলির জন্য উচ্চ-গুণমানের ইস্পাত (Q345B বা সমতুল্য) উত্স।

বিশ্বস্ত সরবরাহকারীদের কাছ থেকে মোটর, হোস্ট, ভিএফডি, পিএলসি, সীমা সুইচ এবং অ্যালার্ম সিস্টেম অর্জন করুন।

নিশ্চিত করুন যে সমস্ত উপাদান প্রাসঙ্গিক সার্টিফিকেশন এবং মান (ISO, CE, GB) পূরণ করে।

3. প্রধান মরীচি ফ্যাব্রিকেশন
কাটিং: সিএনসি ফ্লেম/প্লাজমা কাটিং মেশিন ব্যবহার করে স্টিলের প্লেট আকারে কাটা হয়।

গঠন: I-বিম বা বক্স গার্ডার প্রোফাইলে রোল বা শেপ প্লেট।

ওয়েল্ডিং: ওয়েল্ডিং পদ্ধতির স্পেসিফিকেশন (WPS) অনুসরণ করে ফ্ল্যাঞ্জ, ওয়েব এবং স্টিফেনারগুলির ঢালাই করা।

তাপ চিকিত্সা: ঢালাই বিকৃতি কমাতে প্রয়োজন হলে চাপ উপশম।

মেশিনিং: শেষ গাড়ি এবং ট্রলি মাউন্ট করার জন্য গর্ত ড্রিল; মেশিন ক্রেন রেল যদি একত্রিত হয়।

পরিদর্শন: ঢালাই গুণমান (এক্স-রে বা অতিস্বনক), মাত্রা এবং পৃষ্ঠের ফিনিস পরীক্ষা করুন।

4. শেষ গাড়ি এবং ট্রলি সমাবেশ
ফ্রেম ফ্যাব্রিকেশন: কাট এবং ওয়েল্ড শেষ ক্যারেজ ফ্রেম এবং ট্রলি ফ্রেম.

চাকা সমাবেশ: মাউন্ট চাকা এবং ফিট bearings; ড্রাইভ মোটর এবং গিয়ারবক্স একত্রিত করুন।

ইনস্টলেশন: ফ্রেমের সাথে চাকা সংযুক্ত করুন এবং ব্রেক এবং সীমিত সুইচগুলি মাউন্ট করুন।

পরীক্ষা: মসৃণ ঘূর্ণন এবং লোড বহনের জন্য চাকা এবং ব্রেকগুলির উপর স্ট্যাটিক এবং গতিশীল পরীক্ষা।

5. উত্তোলন সমাবেশ
ট্রলিতে তারের দড়ি বা চেইন হোস্ট একত্রিত করুন।

হুক ব্লক, সেফটি ল্যাচ, লোড লিমিটার এবং লোড সেন্সর ইনস্টল করুন।

হোস্ট মোটর, গিয়ারবক্স, ব্রেক এবং এনকোডারগুলিকে সংযুক্ত করুন।

উত্তোলনের গতি, উত্তোলন ক্ষমতা, এবং ব্রেকিংয়ের কার্যকরী পরীক্ষা পরিচালনা করুন।

6. বৈদ্যুতিক তারের ও নিয়ন্ত্রণ ব্যবস্থা
মোটর তারের, নিয়ন্ত্রণ তারের, এবং যোগাযোগ লাইন ইনস্টল করুন.

কন্ট্রোল ক্যাবিনেটে মাউন্ট পিএলসি, ভিএফডি, কন্টাক্টর এবং নিরাপত্তা রিলে।

তারের সীমা সুইচ, অ্যালার্ম, জরুরি স্টপ এবং সেন্সর।

স্বয়ংক্রিয় নিয়ন্ত্রণ যুক্তি, নিরাপত্তা ইন্টারলক, এবং ডায়াগনস্টিক সহ প্রোগ্রাম PLC।

7. পৃষ্ঠ চিকিত্সা
পরিষ্কার করা: সমস্ত ইস্পাত অংশ থেকে মরিচা, তেল এবং ধ্বংসাবশেষ সরান।

প্রাইমার আবরণ: অ্যান্টি-জারা প্রাইমার প্রয়োগ করুন।

চূড়ান্ত পেইন্ট: পরিধান এবং ক্ষয় থেকে রক্ষা করার জন্য উচ্চ-টেকসই শিল্প পেইন্ট স্প্রে করুন।

নিরাময়: ফিনিস গুণমান নিশ্চিত করতে সঠিক শুকানোর সময় দিন।

8. প্রাক-ইনস্টলেশন পরীক্ষা
না-লোড পরীক্ষা: চলাচল, গতি এবং নিয়ন্ত্রণ যাচাই করতে লোড ছাড়াই ক্রেন, ট্রলি এবং উত্তোলন চালান।

লোড পরীক্ষা: উত্তোলন ক্ষমতা এবং কাঠামোগত অখণ্ডতা নিশ্চিত করতে মান অনুযায়ী রেট করা লোড পরীক্ষা করুন।

সেফটি ডিভাইস চেক: ওভারলোড লিমিটার, লিমিট সুইচ, ইমার্জেন্সি স্টপ এবং অ্যালার্মের অপারেশন যাচাই করুন।

অটোমেশন বৈধতা: স্বয়ংক্রিয় ক্রম পরীক্ষা করুন, অবস্থান নির্ভুলতা, এবং সেন্সর প্রতিক্রিয়া.

9. প্যাকিং এবং শিপিং
পরিবহণের জন্য প্রয়োজন হলে অংশগুলি বিচ্ছিন্ন করুন।

মরিচা-প্রুফিং, প্যাডিং এবং সুরক্ষিত প্যাকিং দিয়ে উপাদানগুলিকে সুরক্ষিত করুন।

ব্যবহারকারীর ম্যানুয়াল, রক্ষণাবেক্ষণ গাইড এবং পরীক্ষার শংসাপত্র সহ ডকুমেন্টেশন প্রস্তুত করুন।

10. ইনস্টলেশন এবং চালু করা (অন-সাইটে)
গ্রাহক সাইটে ক্রেন উপাদান পুনরায় একত্রিত করা.

সারিবদ্ধ ক্রেন রেল এবং নিরাপদ রানওয়ে কাঠামো।

পাওয়ার এবং কন্ট্রোল তারের সংযোগ করুন।

সেন্সর ক্যালিব্রেট করুন এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ফাংশন পরীক্ষা করুন।

ট্রেন অপারেটর এবং রক্ষণাবেক্ষণ কর্মীরা।

ডকুমেন্টেশন এবং সার্টিফিকেশন হস্তান্তর.


কর্মশালার দৃশ্য:

সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালনার প্ল্যাটফর্ম ইনস্টল করেছে এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটের 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি সম্পূর্ণ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিং রেট 95%. 32 ওয়েল্ডিং লাইনে পৌঁছাবে, 50টি ইনস্টল করার পরিকল্পনা করা হয়েছে, এবং সমগ্র পণ্য লাইনের অটোমেশন রেট 85% এ পৌঁছেছে৷
