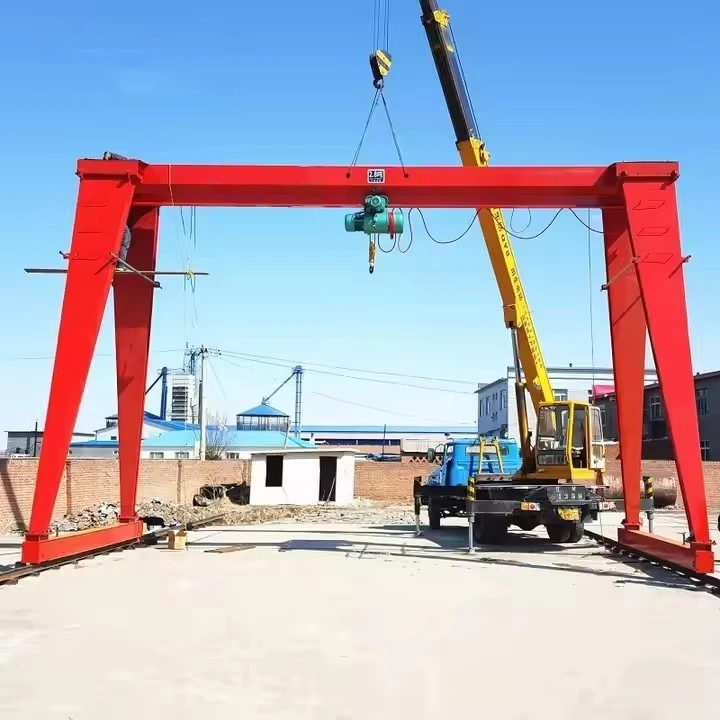

আউটডোর নির্মাণ গ্যান্ট্রি ক্রেন
পণ্য বিবরণ
আউটডোর গ্যান্ট্রি ক্রেনের মূল বৈশিষ্ট্য
✔ শক্তিশালী ইস্পাত কাঠামো– আবহাওয়া-প্রতিরোধী নকশা (অ্যান্টি-জারা আবরণ)।
✔ উচ্চ লোড ক্ষমতা- সাধারণত রেঞ্জ থেকে10 টন থেকে 500+ টন.
✔ গতিশীলতা বিকল্প– স্থির, রেল-মাউন্ট করা, বা রাবার-ক্লান্ত (স্ব-চালিত)।
✔ অভিযোজনযোগ্যতা- বিভিন্ন প্রকল্পের জন্য সামঞ্জস্যযোগ্য স্প্যান এবং উচ্চতা।
✔ নিরাপত্তা ব্যবস্থা– বিরোধী-সংঘর্ষ, ওভারলোড সুরক্ষা, এবং বায়ু-প্রতিরোধী ব্রেসিং।
গ্যান্ট্রি ক্রেন বনাম মোবাইল ক্রেন
| বৈশিষ্ট্য | গ্যান্ট্রি ক্রেন | মোবাইল ক্রেন |
|---|---|---|
| গতিশীলতা | রেল বা চাকা-ভিত্তিক চলাচল | অত্যন্ত মোবাইল (ট্রাক-মাউন্ট করা) |
| লোড ক্ষমতা | পর্যন্ত500+ টন(ভারী-শুল্ক) | সাধারণত1,200 টন পর্যন্ত(কিন্তু কম স্থিতিশীল) |
| স্থিতিশীলতা | খুব স্থিতিশীল (স্থির ভিত্তি) | আউটরিগার প্রয়োজন, কম স্থিতিশীল |
| আবহাওয়া প্রতিরোধ | বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে | প্রবল বাতাসে সীমাবদ্ধ |
| জন্য সেরা | পুনরাবৃত্তিমূলক ভারী লিফট (সেতু, গজ) | দ্রুত, নমনীয় লিফট (শহুরে সাইট) |
উৎপত্তি স্থান: হেনান, চীন
ওয়ারেন্টি: 2 বছর
ওজন (কেজি): 60000 কেজি
ভিডিও আউটগোয়িং-পরিদর্শন:প্রদান করা হয়েছে
যন্ত্রপাতি পরীক্ষার রিপোর্ট: প্রদান করা হয়েছে
আবেদন: গুদাম, কারখানা এবং অন্যান্য জায়গা
ক্রেন টাইপ: বক্স টাইপ গ্যান্ট্রি ক্রেন
ভ্রমণের গতি: 20 মি/মিনিট
উত্তোলন প্রক্রিয়া: বৈদ্যুতিক উত্তোলন
নিয়ন্ত্রণ পদ্ধতি: গ্রাউন্ড কন্ট্রোল + রিমোট কন্ট্রোল (কাস্টমাইজড)
কাজের দায়িত্ব: A5
কাজের তাপমাত্রা:-20~+40 ডিগ্রি
শিল্প ভোল্টেজ: 380V50HZ3 Phanse বা অন্যান্য
রঙ: কাস্টমাইজড
কাস্টমাইজেশন: গৃহীত
ছবি এবং উপাদান
আবহিরঙ্গন নির্মাণ গ্যান্ট্রি কপিকলএটি একটি ভারী-শুল্ক উত্তোলন ব্যবস্থা যা রুক্ষ পরিবেশের জন্য ডিজাইন করা হয়েছে৷ নীচে এর প্রয়োজনীয় উপাদানগুলির একটি বিশদ ভাঙ্গন রয়েছে:
1. প্রধান কাঠামোগত উপাদান
উঃ গ্যান্ট্রি ফ্রেম (ব্রিজ গার্ডার)
ফাংশন:প্রাথমিক অনুভূমিক মরীচি যা কাজের এলাকাকে বিস্তৃত করে।
উপাদান:উচ্চ-শক্তির ইস্পাত (আবহাওয়া-প্রতিরোধী আবরণ)।
প্রকার:
একক গার্ডার(হালকা লোড, 20 টন পর্যন্ত)।
ডাবল গার্ডার(ভারী-শুল্ক, 20–500+ টন)।
B. পা (সহায়তা কলাম)
স্থির পা:স্থায়ীভাবে মাটিতে বা ফাউন্ডেশনে নোঙর করা।
সামঞ্জস্যযোগ্য পা:অসম ভূখণ্ডের জন্য উচ্চতা পরিবর্তনের অনুমতি দিন।
মোবাইল পা:চলাচলের জন্য চাকা বা রেল দিয়ে সজ্জিত।
C. শেষ ট্রাক (মোবাইল গ্যান্ট্রির জন্য)
অন্তর্ভুক্ত করুনচাকা, মোটর এবং ব্রেকআন্দোলনের জন্য।
রেল-মাউন্ট করা গ্যান্ট্রিট্র্যাকগুলিতে ইস্পাত চাকা ব্যবহার করুন।
রাবার-ক্লান্ত গ্যান্ট্রি (RTGs)গতিশীলতার জন্য ভারী-ডিউটি টায়ার ব্যবহার করুন।
2. উত্তোলন এবং উত্তোলন প্রক্রিয়া
উঃ উত্তোলন ইউনিট
বৈদ্যুতিক বা জলবাহী উত্তোলনভার উত্তোলনের জন্য।
তারের দড়ি উত্তোলন(ভারী বোঝার জন্য)।
শিকল উত্তোলন(লাইটার, সুনির্দিষ্ট লিফটের জন্য)।
B. ট্রলি ও ক্র্যাব ইউনিট
গ্যান্ট্রি মরীচি বরাবর অনুভূমিকভাবে চলে।
মোটর চালিত ট্রলিস্বয়ংক্রিয় অবস্থানের জন্য।
সি. হুক ব্লক ও স্প্রেডার
হুক ব্লক:স্ট্যান্ডার্ড উত্তোলন সংযুক্তি.
স্প্রেডার বিম:বড়/বিশ্রী লোডের জন্য ওজন বিতরণ করে।
3. ড্রাইভ এবং প্রপালশন সিস্টেম
উ: ড্রাইভ মোটর
বৈদ্যুতিক মোটর (AC/DC)মসৃণ অপারেশন জন্য।
হাইড্রোলিক ড্রাইভ সিস্টেমভারী-ডিউটি অ্যাপ্লিকেশনের জন্য।
B. ব্রেকিং সিস্টেম
ডিস্ক ব্রেকবাইলেক্ট্রোম্যাগনেটিক ব্রেকনিরাপত্তার জন্য
বিরোধী-দোল নিয়ন্ত্রণলোড স্থিতিশীলতার জন্য।
C. রেল ব্যবস্থা (RMG-এর জন্য)
ইস্পাত রেলনির্দেশিত আন্দোলনের জন্য।
রেল clampsস্থির থাকা অবস্থায় ক্রেনকে নিরাপদ করতে।
4. নিয়ন্ত্রণ ও নিরাপত্তা ব্যবস্থা
উ: অপারেটর কেবিন বা রিমোট কন্ট্রোল
দুল নিয়ন্ত্রণ(হ্যান্ডহেল্ড রিমোট)।
রেডিও রিমোট কন্ট্রোলবেতার অপারেশন জন্য।
ঘেরা কেবিন(বড় সারসের জন্য)।
B. সুইচ ও সেন্সর সীমাবদ্ধ করুন
ওভারলোড সুরক্ষা(ওজন সীমা অতিক্রম করতে বাধা দেয়)।
ভ্রমণ সীমা সুইচ শেষ করুন(সংঘর্ষ প্রতিরোধ করে)।
সি. বায়ু-প্রতিরোধী বৈশিষ্ট্য
অ্যাঙ্করিং সিস্টেমউচ্চ বাতাসের জন্য।
বাতাসের গতি সেন্সরঝড়ের মধ্যে অপারেশন বন্ধ করতে।
.
5. সহায়ক উপাদান
উঃ আউটরিগার ও স্টেবিলাইজার
অতিরিক্ত স্থিতিশীলতার জন্য প্রসারিত সমর্থন।
B. আলো ও সতর্কীকরণ সিস্টেম
এলইডি ওয়ার্ক লাইটরাতের অপারেশনের জন্য।
অ্যালার্ম এবং হর্ননিরাপত্তা সতর্কতার জন্য।
C. পাওয়ার সাপ্লাই
তারের রিল(বৈদ্যুতিক গ্যান্ট্রির জন্য)।
ডিজেল জেনারেটর(দূরবর্তী সাইটগুলির জন্য)।
আউটডোর গ্যান্ট্রি ক্রেন এর অ্যাপ্লিকেশন
✔ সেতু নির্মাণ- প্রিকাস্ট গার্ডার ইনস্টল করা।
✔ জাহাজ নির্মাণ- বড় জাহাজ বিভাগ সরানো.
✔ বায়ু টারবাইন সমাবেশ- টাওয়ারের অংশগুলি হ্যান্ডলিং।
✔ ভারী যন্ত্রপাতি ইনস্টলেশন- শিল্প কারখানায়।
স্কেচ
প্রধান প্রযুক্তিগত
সুবিধা
1. উচ্চ লোড ক্ষমতা এবং স্থিতিশীলতা
তুলতে পারে10–500+ টন, ভারী সেতু গার্ডার, যন্ত্রপাতি, এবং prefab কাঠামোর জন্য আদর্শ।
প্রশস্ত অবস্থান এবং অনমনীয় ফ্রেমমোবাইল ক্রেন তুলনায় ভাল স্থিতিশীলতা প্রদান.
2. কঠোর পরিবেশে অভিযোজনযোগ্যতা
আবহাওয়া-প্রতিরোধী(অ্যান্টি-জারা আবরণ, সিল করা মোটর)।
কাজ করেবৃষ্টি, বাতাস, ধুলো এবং চরম তাপমাত্রা.
3. গতিশীলতা এবং নমনীয়তা
রেল-মাউন্ট করা (RMG) বা রাবার-ক্লান্ত (RTG)বিভিন্ন ভূখণ্ডের জন্য বিকল্প।
হতে পারেস্থানান্তরিতনির্মাণের অগ্রগতি হিসাবে।
4. খরচ-পুনরাবৃত্ত উত্তোলনের জন্য কার্যকর
ক্রেনের চেয়ে দ্রুতবারবার কাজের জন্য (যেমন, সেতুর অংশ স্থাপন)।
কম অপারেটিং খরচবড় মোবাইল ক্রেন তুলনায়.
5. নিরাপত্তা বৈশিষ্ট্য
অ্যান্টি-সোওয়ে সিস্টেমসুনির্দিষ্ট লোড নিয়ন্ত্রণের জন্য।
ওভারলোড সুরক্ষা এবং জরুরি ব্রেক.
বাতাস-প্রতিরোধী ডিজাইন(অ্যাঙ্কর, সেন্সর)।
6. কাস্টমাইজযোগ্য কনফিগারেশন
সামঞ্জস্যযোগ্যস্প্যান, উচ্চতা, এবং উত্তোলন প্রক্রিয়াবিভিন্ন প্রকল্পের জন্য।
আবেদন:
1. সেতু ও ভায়াডাক্ট নির্মাণ
প্রিকাস্ট কংক্রিট গার্ডার উত্তোলনজায়গায়
সেগমেন্টাল সেতু সমাবেশ(লঞ্চিং গ্যান্ট্রি ব্যবহার করে)।
2. জাহাজ নির্মাণ ও বন্দর
চলন্তজাহাজ হুল বিভাগ, পাত্রে, এবং ভারী পণ্যসম্ভার.
ব্যবহার করা হয়শুকনো ডক এবং শিপইয়ার্ড.
3. বায়ু টারবাইন এবং শক্তি প্রকল্প
খাড়া করাউইন্ড টারবাইন টাওয়ার এবং ব্লেড.
হ্যান্ডলিংপাওয়ার প্লান্টে বড় ট্রান্সফরমার.
4. শিল্প এবং ভারী যন্ত্রপাতি ইনস্টলেশন
সমাবেশকারখানার সরঞ্জাম, বয়লার এবং ইস্পাত কাঠামো.
ব্যবহার করা হয়তেল শোধনাগার এবং খনির কার্যক্রম.
5. প্রিফেব্রিকেশন ইয়ার্ড
পরিবহনবড় কংক্রিট অংশ, ইস্পাত beams, এবং মডুলার বিল্ডিং.
6. রেলওয়ে ও মেট্রো নির্মাণ
ইনস্টল করা হচ্ছেরেল ট্র্যাক, ওভারহেড লাইন, এবং স্টেশন ছাদ.
সারসউত্পাদন পদ্ধতি
1. ডিজাইন এবং ইঞ্জিনিয়ারিং
প্রয়োজনীয়তা বিশ্লেষণ: ক্ষমতা, স্প্যান, উত্তোলনের উচ্চতা, ভ্রমণের দূরত্ব, নিয়ন্ত্রণ মোড এবং কর্মশালার সীমাবদ্ধতা নির্ধারণ করুন।
স্ট্রাকচারাল ডিজাইন: প্রাসঙ্গিক মান (ISO, FEM, GB) অনুযায়ী প্রধান গার্ডার, শেষ গাড়ি, পা এবং সংযোগগুলি ডিজাইন করুন।
যান্ত্রিক উপাদান নির্বাচন: মোটর, উত্তোলন, চাকা, ব্রেক, নিয়ন্ত্রণ ব্যবস্থা, নিরাপত্তা ডিভাইস নির্বাচন করুন।
বৈদ্যুতিক নকশা: কন্ট্রোল প্যানেল লেআউট, তারের ডায়াগ্রাম, পাওয়ার সাপ্লাই ডিজাইন।
অঙ্কন এবং অনুমোদন: বিস্তারিত বানোয়াট এবং সমাবেশ অঙ্কন প্রস্তুত করুন, ক্লায়েন্ট অনুমোদন পান।
2. উপাদান সংগ্রহ
স্টিল প্লেট, প্রোফাইল, মোটর, গিয়ারবক্স, চাকা, বৈদ্যুতিক উপাদান এবং নিরাপত্তা ডিভাইস কিনুন।
উপাদান সার্টিফিকেশন এবং মান নথি যাচাই.
3. ইস্পাত ফ্যাব্রিকেশন
কাটিং: স্টিলের প্লেট এবং প্রোফাইলগুলি প্লাজমা, লেজার বা শিখা কাটা ব্যবহার করে আকারে কাটা হয়।
গঠন: নকশা অনুযায়ী নমন বা ঘূর্ণায়মান ইস্পাত.
ওয়েল্ডিং: MIG বা ম্যানুয়াল ওয়েল্ডিং ব্যবহার করে প্রধান গার্ডার, শেষ গাড়ি এবং পা একত্রিত করুন।
মেশিনিং: মেশিন মাউন্টিং গর্ত, চাকার আসন, ভারবহন আসন এবং ফ্ল্যাঞ্জ পৃষ্ঠ।
তাপ চিকিত্সা: চাপ উপশম ঢালাই বিকৃতি যদি প্রয়োজন হয়.
4. পৃষ্ঠ চিকিত্সা
নাকাল: মসৃণ জোড় seams এবং পৃষ্ঠতল.
পরিষ্কার করা: মরিচা, তেল এবং দূষক অপসারণ করুন।
পেইন্টিং: জারা সুরক্ষার জন্য প্রাইমার এবং ফিনিশ কোট (সাধারণত ইপোক্সি বা পলিউরেথেন পেইন্ট) প্রয়োগ করুন।
5. উপাদান সমাবেশ
ক্রেনের কাঠামোতে চাকা, বিয়ারিং, উত্তোলন, মোটর, ব্রেক এবং বৈদ্যুতিক ডিভাইস ইনস্টল করুন।
কন্ট্রোল প্যানেল এবং তারের জড়ো করা।
6. পরীক্ষা এবং মান নিয়ন্ত্রণ
মাত্রিক পরিদর্শন: সমস্ত গুরুত্বপূর্ণ মাত্রা পরীক্ষা করুন।
লোড টেস্টিং: মান অনুযায়ী রেট করা লোড এবং ওভারলোড পরীক্ষা করুন।
ফাংশন টেস্টিং: উত্তোলন, ট্রলি, ক্রেন ভ্রমণ, ব্রেক এবং সুরক্ষা ডিভাইসগুলির মসৃণ অপারেশন যাচাই করুন।
বৈদ্যুতিক পরীক্ষা: নিয়ন্ত্রণ সার্কিট, জরুরী স্টপ, অ্যালার্ম, সীমা সুইচ পরীক্ষা করুন।
ডকুমেন্টেশন: পরীক্ষার রিপোর্ট এবং সার্টিফিকেট প্রস্তুত করুন।
7. প্যাকেজিং এবং ডেলিভারি
পরিবহণের জন্য প্রয়োজন হলে অংশগুলি বিচ্ছিন্ন করুন।
মরিচা প্রতিরোধকারী এবং প্যাকেজিং উপকরণ দিয়ে উপাদানগুলিকে রক্ষা করুন।
গ্রাহক সাইটে শিপিং ব্যবস্থা করুন.
8. ইনস্টলেশন এবং কমিশনিং (গ্রাহকের সাইটে)
সাইটে ক্রেন একত্রিত করুন (প্রধান গার্ডার, পা, চাকা)।
রেল সারিবদ্ধ করুন বা মেঝে পৃষ্ঠ প্রস্তুত করুন।
বৈদ্যুতিক শক্তি এবং নিয়ন্ত্রণ সংযোগ.
সাইট টেস্টিং এবং অপারেটর প্রশিক্ষণ -এ সঞ্চালন করুন৷
কর্মশালার দৃশ্য:
সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালনার প্ল্যাটফর্ম ইনস্টল করেছে, এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটের 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি সম্পূর্ণ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিং রেট 95%. 32 ওয়েল্ডিং লাইনে পৌঁছাবে, 50টি ইনস্টল করার পরিকল্পনা করা হয়েছে, এবং সমগ্র পণ্য লাইনের অটোমেশন রেট 85% এ পৌঁছেছে৷
