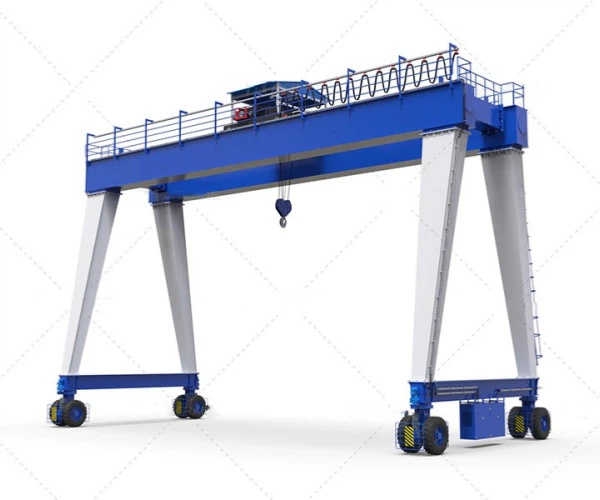

গ্যান্ট্রি ক্রেন 5 টন
পণ্য পরিচিতি
ডাবল-গার্ডার গ্যান্ট্রি ক্রেন একটি ব্রিজ ক্রেনের একটি বিকৃতি এবং এটি মূলত বহিরঙ্গন কার্গো ইয়ার্ড, উপাদান ইয়ার্ড এবং বাল্ক কার্গোতে লোডিং এবং আনলোডিং অপারেশনের জন্য ব্যবহৃত হয়। এর ধাতব কাঠামোটি দরজার আকৃতির ফ্রেমের মতো, দুটি পা প্রধান বিমের নীচে ইনস্টল করা আছে এবং মাটিতে ট্র্যাকে সরাসরি হেঁটে যেতে পারে। একটি ডাবল-গার্ডার গ্যান্ট্রি ক্রেনের গঠন দুটি প্রধান বিম এবং একটি ধাতব ফ্রেম নিয়ে গঠিত। একটি উত্তোলন ট্রলি যা উত্তোলন করা যায় বা অনুভূমিকভাবে দুলানো যায় দুটি প্রধান বিমের উপর ঝুলানো হয়। এই কাঠামোর সুবিধার মধ্যে রয়েছে ধাতু ব্যবহার সংরক্ষণ, কম্প্যাক্ট কাঠামো, হালকা ওজন, বৃহত্তর দৃঢ়তা, উচ্চতর লোড বহন ক্ষমতা এবং মসৃণ ও নির্ভরযোগ্য অপারেশন। বা
ওয়ারেন্টি: 1 বছর
ওজন (কেজি): 34500 কেজি
বৈশিষ্ট্য: গ্যান্ট্রি ক্রেন
আবেদন: বহিরঙ্গন স্টকইয়ার্ড
নিয়ন্ত্রণ পদ্ধতি: কেবিন নিয়ন্ত্রণ
ছবি এবং উপাদান
প্রধান মরীচি: এটি বিভাগ ইস্পাত এবং ইস্পাত প্লেট দ্বারা ঝালাই করা হয়, সাধারণত একটি ট্রাস ত্রিভুজ মধ্যে ঢালাই করা হয়। মূল বীমটিও ট্রলি চালানোর রেল দিয়ে সজ্জিত।
ক্রেন: এটি একটি নিম্ন মরীচি এবং একটি ট্রলি নিয়ে গঠিত। ট্রলিতে একটি ড্রাইভিং হুইল সেট এবং একটি চালিত চাকা সেট রয়েছে। এই অংশটিতে মোটর, রিডুসার, গিয়ার এবং চাকা সেটের মতো উপাদান রয়েছে এবং ক্রেনের অনুভূমিক চলাচলের জন্য দায়ী।
ক্যাব: ফ্রেমটি সেকশন স্টিলের তৈরি, বাইরের শেলটি ফ্রেমে ঢালাই করা পাতলা স্টিলের প্লেট দিয়ে তৈরি এবং একটি ভাঁজ বন্ধ নকশা গ্রহণ করে৷ বৈদ্যুতিক যন্ত্রপাতি, পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট এবং কন্ট্রোল মেকানিজমের সার্কিটগুলি সাধারণত চালকের ক্যাবে অবস্থিত।
ট্রলির চলমান প্রক্রিয়া: এটি ট্রলির চলমান প্রক্রিয়ার অনুরূপ। মোটর এবং রিডুসারের সংক্রমণের মাধ্যমে, ট্রলির রাউন্ড ট্রিপ উপলব্ধি করা হয়।
স্কেচ:
প্রধান প্রযুক্তিগত তথ্য
সুবিধা
স্থিতিশীল কাঠামো: ডাবল-গার্ডার গ্যান্ট্রি ক্রেন একটি বাক্স-আকৃতির ডাবল-গার্ডার ঢালাই কাঠামো গ্রহণ করে। এই কাঠামোটি কাজের স্থানকে প্রসারিত করতে পারে এবং পরিবহন, ইনস্টলেশন এবং রক্ষণাবেক্ষণের সুবিধা দিতে পারে। উপরন্তু, এটি একটি ট্রাস (ফুল র্যাক) কাঠামো গ্রহণ করে, যা সামগ্রিক স্থিতিশীলতা এবং লোড-ভারবহন ক্ষমতা উন্নত করতে পারে।
মসৃণ অপারেশন: ডাবল-গার্ডার গ্যান্ট্রি ক্রেনের নকশা অপারেশন চলাকালীন এর স্থায়িত্ব নিশ্চিত করে এবং কম্পন এবং কম্পন হ্রাস করে, এইভাবে কাজের দক্ষতা এবং সুরক্ষা উন্নত করে।
উচ্চ দক্ষতা: এই ধরনের ক্রেন নমনীয় তারের পরিবাহী এবং ট্রলি পরিবাহী পদ্ধতি গ্রহণ করে, সেইসাথে তারের ড্রাম এবং স্লাইডিং কন্টাক্ট লাইনের প্রকারের মতো বিভিন্ন পাওয়ার সাপ্লাই পদ্ধতি বেছে নেয়। এই ডিজাইনগুলি কাজের দক্ষতা উন্নত করে।
অ্যাপ্লিকেশনের বিস্তৃত পরিসর: ডাবল-গার্ডার গ্যান্ট্রি ক্রেনগুলি বিভিন্ন কাজের পরিবেশ এবং কাজের প্রয়োজনীয়তার জন্য উপযুক্ত, যার মধ্যে অভ্যন্তরীণ এবং বাইরে, ডক, গুদাম, কারখানা, ইত্যাদি সহ, এবং বিভিন্ন ব্যবহারের পরিস্থিতি পূরণের জন্য ডিজাইন করা হয়েছে।
নিরাপদ এবং নির্ভরযোগ্য: এই ধরনের ক্রেন একটি লিঙ্কেজ কন্ট্রোল প্যানেল সহ একটি বন্ধ শীতাতপ নিয়ন্ত্রিত কন্ট্রোল রুম গ্রহণ করে, যা অপারেশনের নিরাপত্তা এবং আরাম নিশ্চিত করার সাথে সাথে একটি ভাল অপারেটিং পরিবেশ এবং দৃষ্টি প্রদান করে।
আবেদন:
শিল্প উত্পাদন: শিল্প উত্পাদন ক্ষেত্রে, ডবল মরীচি উত্তোলন মেশিনটি প্রধানত বড় যন্ত্রপাতি, ধাতু কাঠামো, ধাতুবিদ্যা, উপাদান হ্যান্ডলিং এবং লোডিং এবং ঢালাই এবং অন্যান্য উত্পাদন কর্মশালায় লোডিং অপারেশনে ব্যবহৃত হয়। ডাবল গার্ডার ক্রেন ব্যবহারের মাধ্যমে, দক্ষ, সঠিক উপাদান অবস্থান এবং হ্যান্ডলিং উত্পাদন দক্ষতা উন্নত.
নির্মাণ সাইট: নির্মাণ ক্ষেত্রে, ডাবল-গার্ডার ক্রেনগুলি প্রধানত উল্লম্ব পরিবহন এবং বিল্ডিং উপকরণ লোড এবং আনলোড করার জন্য ব্যবহৃত হয়। উদাহরণস্বরূপ, বৃহৎ নির্মাণ প্রকল্পে, ডবল গার্ডার ক্রেনগুলি নির্মাণ দক্ষতা উন্নত করতে ইস্পাত বার, প্রিফেব্রিকেটেড উপাদান এবং অন্যান্য নির্মাণ সামগ্রী উত্তোলনের জন্য ব্যবহার করা হয়।
লজিস্টিকস এবং পরিবহন: লজিস্টিক এবং পরিবহন ক্ষেত্রে, ডাবল-বিম লিফটিং মেশিনটি প্রধানত পণ্য লোড, আনলোড এবং হ্যান্ডলিং এর জন্য ব্যবহৃত হয়। পাসডাবল গার্ডার ক্রেন প্রচুর পরিমাণে পণ্যের দ্রুত পরিবহন উপলব্ধি করতে পারে
লজিস্টিক এবং পরিবহন দক্ষতা উন্নত করতে লোডিং, আনলোড এবং হ্যান্ডলিং।
পোর্ট টার্মিনাল: পোর্ট টার্মিনালের ক্ষেত্রে, ডাবল বিম লিফটিং মেশিনটি প্রধানত কার্গো জাহাজের লোডিং এবং আনলোডিং অপারেশনের জন্য ব্যবহৃত হয়। ডাবল গার্ডার ক্রেন দ্রুত এবং নির্ভুলভাবে পণ্য লোড, আনলোড এবং সরানো সম্পূর্ণ করতে সক্ষম
পরিবহন এবং বন্দর টার্মিনালের কার্গো হ্যান্ডলিং ক্ষমতা উন্নত.
গ্লোবালমার্কেট
সারসউত্পাদন পদ্ধতি
কর্মশালার দৃশ্য
উপাদান পরিদর্শন
গুণমান পরিদর্শন: তারা নকশা প্রয়োজনীয়তা এবং জাতীয় মান পূরণ করে তা নিশ্চিত করার জন্য ক্রয়কৃত কাঁচামালগুলিতে কঠোর মানের পরিদর্শন করা হয়।
উপাদান সঞ্চয়: ক্ষয় বা ক্ষতি প্রতিরোধ করার জন্য শ্রেণীবিভাগ অনুযায়ী যোগ্য উপকরণ সংরক্ষণ করা হয়।
কাটিং এবং গঠন
ইস্পাত কাটা: নকশা অঙ্কনের আকার অনুযায়ী ইস্পাত কাটতে প্লাজমা কাটিং, লেজার কাটিং বা শিখা কাটা এবং অন্যান্য প্রযুক্তি ব্যবহার করুন।
গঠন প্রক্রিয়াকরণ: প্রধান মরীচি, শেষ মরীচি এবং অন্যান্য কাঠামোগত অংশ তৈরি করতে বাঁকানো, ঘূর্ণায়মান, ঢালাই এবং অন্যান্য প্রক্রিয়ার মাধ্যমে ইস্পাত প্লেট গঠন করুন।
ঢালাই
কম্পোনেন্ট ওয়েল্ডিং: কাটা এবং গঠিত ইস্পাত অংশগুলি প্রধান কাঠামো যেমন প্রধান মরীচি, শেষ বিম এবং ট্রলিতে ঢালাই করা হয়। কাঠামোগত শক্তি এবং ঢালাই গুণমান নিশ্চিত করতে ঢালাই প্রক্রিয়া কঠোরভাবে নিয়ন্ত্রণ করা প্রয়োজন।
ঢালাই পরিদর্শন: কোন ফাটল বা অন্যান্য ত্রুটি নেই তা নিশ্চিত করার জন্য ঢালাই পরিদর্শন করতে অ-ধ্বংসাত্মক পরীক্ষার প্রযুক্তি (যেমন অতিস্বনক পরীক্ষা, রেডিওগ্রাফিক পরীক্ষা) ব্যবহার করুন।
মেশিনিং
যথার্থ যন্ত্র: যথার্থ মেশিনিং ক্রেনের মূল উপাদানগুলিতে সঞ্চালিত হয়, যেমন চাকা সেট, ভারবহন আসন, পুলি ইত্যাদি, তাদের মাত্রিক নির্ভুলতা এবং পৃষ্ঠের গুণমান নিশ্চিত করতে।
পুরো মেশিনের সমাবেশ
সাধারণ সমাবেশ: প্রাক-সমাবেশের ভিত্তিতে, প্রধান মরীচি, শেষ মরীচি, উত্তোলন প্রক্রিয়া, হাঁটার প্রক্রিয়া ইত্যাদির চূড়ান্ত ইনস্টলেশন সহ ক্রেনের সামগ্রিক সমাবেশ করা হয়।
কমিশনিং এবং পরীক্ষা
গতিশীল অবস্থার অধীনে, ক্রেনের অপারেটিং কর্মক্ষমতা পরীক্ষা করা হয়, যার মধ্যে উত্তোলন, হাঁটা, স্টিয়ারিং এবং অন্যান্য ফাংশন পরীক্ষা করা হয়। সমস্ত মাত্রা নকশা প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে একত্রিত ব্রিজ ক্রেনের সামগ্রিক আকার পরীক্ষা করা হয়।
স্প্রে করা এবং বিরোধী জারা চিকিত্সা
সারফেস ট্রিটমেন্ট মরিচা অপসারণ: ক্রেনের পৃষ্ঠে মরিচা অপসারণ, সাধারণ পদ্ধতিগুলির মধ্যে রয়েছে স্যান্ডব্লাস্টিং, পিকলিং ইত্যাদি। প্রাইমার স্প্রে করা: ধাতব অক্সিডেশন এবং ক্ষয় রোধ করতে চিকিত্সা করা পৃষ্ঠে অ্যান্টি-জারোশন প্রাইমার স্প্রে করুন। টপকোট স্প্রে করা রঙ স্প্রে করা: ক্রেনকে একটি প্রতিরক্ষামূলক এবং আলংকারিক প্রভাব দিতে গ্রাহকের প্রয়োজনীয়তা বা শিল্পের মান অনুযায়ী টপকোট স্প্রে করুন। চিহ্নিতকরণ: স্প্রে করার পরে, ক্রেনের শনাক্তকরণের তথ্যগুলি স্পেসিফিকেশন অনুসারে চিহ্নিত করুন, যেমন মডেল, রেটেড লোড ইত্যাদি।
কারখানা এবং ইনস্টলেশন
প্যাকেজিং এবং পরিবহন
প্যাকেজিং সুরক্ষা: পরিবহনের সময় ক্ষতি রোধ করতে ক্রেনের মূল উপাদানগুলিকে সুরক্ষিতভাবে প্যাকেজ করুন। পরিবহন ব্যবস্থা: সরঞ্জামের আকার এবং পরিবহনের শর্ত অনুসারে, ক্রেনটিকে গ্রাহকের সাইটে পরিবহনের জন্য একটি উপযুক্ত পরিবহন পদ্ধতি নির্বাচন করুন।
গ্রহণ এবং বিতরণ
গ্রাহকের গ্রহণযোগ্যতা
অন-সাইট গ্রহণযোগ্যতা: গ্রাহক চুক্তির প্রয়োজনীয়তা এবং প্রযুক্তিগত বৈশিষ্ট্য অনুযায়ী সরঞ্জামের কার্যকারিতা এবং গুণমান পরীক্ষা করার জন্য ক্রেনের অন-সাইট গ্রহণ পরিচালনা করে।
সমস্যা সংশোধন: যদি কোনও সমস্যা পাওয়া যায়, তবে প্রস্তুতকারককে সময়মতো সেগুলি সংশোধন করতে হবে যাতে নিশ্চিত করা যায় যে সরঞ্জামগুলি গ্রাহকের প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করে। বিতরণ এবং ব্যবহার অপারেশন প্রশিক্ষণ: প্রস্তুতকারক সাধারণত গ্রাহকের অপারেটরদের প্রশিক্ষণ দেয় যাতে তারা সঠিকভাবে এবং নিরাপদে ক্রেনটি পরিচালনা করতে পারে।
