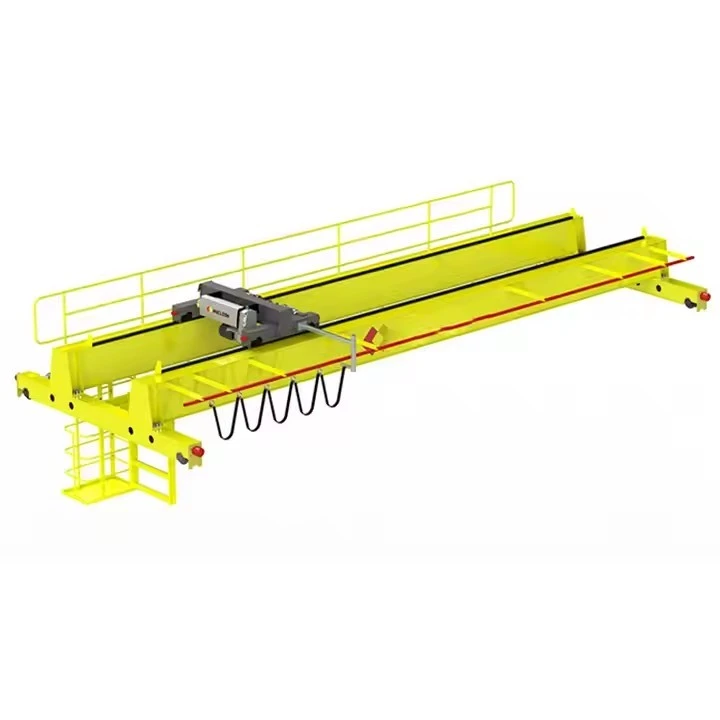

ইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেন

একটি ইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেন কি?

A ইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেনএকটি ওভারহেড ট্রাভেলিং ক্রেনকে বোঝায় যা ইউরোপীয় ডিজাইনের মানগুলি মেনে চলে (প্রাথমিকভাবেFEM- Fédération Européenne de la Manutention এবংআইএসওমান)। এটি এর অপ্টিমাইজড ডিজাইন, উচ্চ-গুণমানের উপাদান, উন্নত নিরাপত্তা বৈশিষ্ট্য এবং শক্তি দক্ষতা এবং এর্গোনমিক্সের উপর ফোকাস দ্বারা চিহ্নিত করা হয়।

এটিকে প্রিমিয়াম, উচ্চ-ক্রেন জগতের পারফরম্যান্স বিকল্প হিসেবে মনে করুন-নির্ভরযোগ্যতা, নির্ভুলতা, এবং অপারেটর নিরাপত্তার জন্য শিল্প পরিবেশের দাবিতে।



ইউরোপীয় টাইপ ডাবল গার্ডার ক্রেনের সুবিধা

উচ্চতর নির্ভরযোগ্যতা এবং আপটাইম:প্রিমিয়াম উপাদান এবং শক্তিশালী ডিজাইনের ব্যবহার ব্যতিক্রমী নির্ভরযোগ্যতা এবং ডাউনটাইম হ্রাস করে।

যথার্থ হ্যান্ডলিং:ফ্রিকোয়েন্সি-নিয়ন্ত্রিত ড্রাইভগুলি অত্যন্ত নির্ভুল এবং মসৃণ লোড বসানোর অনুমতি দেয়, লোড এবং ক্রেনের গঠন উভয়ই রক্ষা করে৷

উন্নত নিরাপত্তা:পরিকল্পিত এবং বিশ্বের সবচেয়ে কঠোর নিরাপত্তা মান, কর্মীদের এবং সম্পদ রক্ষা প্রত্যয়িত.

মালিকানার মোট খরচ কম:যদিও প্রাথমিক বিনিয়োগ বেশি হতে পারে, তাদের স্থায়িত্ব, শক্তি দক্ষতা, এবং রক্ষণাবেক্ষণের সহজতার ফলে ক্রেনের আয়ুষ্কালের তুলনায় কম খরচ হয়।

লাইটওয়েট এবং দক্ষ কাঠামো:অপ্টিমাইজ করা নকশা বিল্ডিং কাঠামোর উপর কম চাপ দেয়, সম্ভাব্যভাবে একটি নতুন সুবিধার জন্য নির্মাণ খরচ কমিয়ে দেয়।



তুলনা: ইউরোপীয় বনাম প্রচলিত ডাবল গার্ডার ক্রেনস

বৈশিষ্ট্য	ইউরোপীয় টাইপ	প্রচলিত প্রকার
ডিজাইন স্ট্যান্ডার্ড	FEM/ISO	অন্যান্য জাতীয় মান (যেমন, JB/T, CMAA)
নিয়ন্ত্রণ	সমস্ত গতিতে VFDs স্ট্যান্ডার্ড	VFD প্রায়ই একটি বিকল্প
নিরাপত্তা	সিই সার্টিফাইড, এসআইএল-রেটেড সিস্টেম	মৌলিক নিরাপত্তা ব্যবস্থা
উপাদান	প্রিমিয়াম ইউরোপীয় ব্র্যান্ড	স্ট্যান্ডার্ড বা স্থানীয় ব্র্যান্ড
ওজন	লাইটার, অপ্টিমাইজড গঠন	একই ক্ষমতার জন্য ভারী
ফোকাস	নির্ভুলতা, নিরাপত্তা, দক্ষতা	ক্ষমতা, খরচ

উপসংহার:দইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেনওভারহেড উত্তোলন প্রযুক্তির শিখর প্রতিনিধিত্ব করে। এর উপর জোর দেওয়া হয়েছেঅপ্টিমাইজড ডিজাইন, প্রিমিয়াম কোয়ালিটি এবং ইন্টিগ্রেটেড নিরাপত্তাএটিকে আধুনিক, উচ্চ{0}}কার্যক্ষমতা সম্পন্ন শিল্পের জন্য পছন্দের পছন্দ করে তোলে যেখানে কর্মক্ষম দক্ষতা, নির্ভুলতা এবং কর্মীদের নিরাপত্তা অত্যন্ত গুরুত্বপূর্ণ৷ এটি উত্পাদনশীলতা এবং ঝুঁকি প্রশমনে একটি বিনিয়োগ।



মূল উপাদান: বিয়ারিং, গিয়ারবক্স, মোটর, পাম্প

উৎপত্তি স্থান: হেনান, চীন

ওয়ারেন্টি: 1 বছর

ওজন (কেজি): 2000 কেজি

ভিডিও আউটগোয়িং-পরিদর্শন:প্রদান করা হয়েছে

যন্ত্রপাতি পরীক্ষার রিপোর্ট: প্রদান করা হয়েছে

নকশা: ডাবল মরীচি

কার্যকারিতা: উচ্চ দক্ষতা

অপারেটিং গতি: উচ্চ গতির অপারেশন

স্থিতিশীলতা: অ্যান্টি-সুইং ফাংশন

রঙ: ঐচ্ছিক

পাওয়ার উত্স: 110V/220V/230V/380V/440V, কাস্টমাইজড

স্প্যান: 7.5-31.5 মি

এখানে a এর উপাদানগুলির একটি বিশদ ভাঙ্গন রয়েছেইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেন, নকশা বৈশিষ্ট্য হাইলাইট যে এটি আলাদা সেট.

1. অপ্টিমাইজড স্ট্রাকচারাল সিস্টেম (ফ্রেমওয়ার্ক)

ঢালাই বক্স গার্ডার:

FEM-অপ্টিমাইজ করা ডিজাইন:উচ্চ-শক্তির ইস্পাত প্লেট থেকে তৈরি এবং সর্বাধিক শক্তির-থেকে-ওজন অনুপাতের জন্য ফিনিট এলিমেন্ট অ্যানালাইসিস (এফইএ) ব্যবহার করে অপ্টিমাইজ করা হয়েছে।

জারা সুরক্ষা:উচ্চতর ক্ষয় প্রতিরোধের জন্য উচ্চ-গুণমান পৃষ্ঠের প্রস্তুতি (শট ব্লাস্টিং) এবং একাধিক আবরণ স্তরের বৈশিষ্ট্য।



মডুলার শেষ ট্রাক:

সিলড বিয়ারিং ইউনিট:ন্যূনতম রক্ষণাবেক্ষণের জন্য প্রাক-লুব্রিকেটেড, আজীবন-সিল করা বিয়ারিং কার্টিজ।

যথার্থ যন্ত্র:সমস্ত মাউন্ট পৃষ্ঠ নিখুঁত প্রান্তিককরণের জন্য মেশিন করা হয়, মসৃণ ভ্রমণ নিশ্চিত করে এবং চাকার পরিধান হ্রাস পায়।

অ্যান্টি-লাইনচ্যুত ডিভাইস:স্ট্যান্ডার্ড বৈশিষ্ট্য চাকার রেল ছেড়ে যাওয়া থেকে আটকাতে।

রানওয়ে সিস্টেম:

যথার্থ রেল:সুনির্দিষ্ট প্রান্তিককরণ সহনশীলতার সাথে উচ্চ-মানের ইস্পাত রেল।

ক্রেন বাফার:শক্তি-শক সহ শোষণকারী বাফার-শোষণকারী বৈশিষ্ট্য।

2. উচ্চ-পারফরম্যান্স লিফটিং এবং ড্রাইভ সিস্টেম

সমন্বিত উত্তোলন এবং ট্রলি:

নিম্ন হেডরুম ডিজাইন:হুক ভ্রমণ সর্বাধিক করতে উত্তোলন এবং ট্রলি প্রক্রিয়ার কম্প্যাক্ট ইন্টিগ্রেশন।

মডুলার নির্মাণ:সহজ রক্ষণাবেক্ষণ এবং উপাদান প্রতিস্থাপন জন্য অনুমতি দেয়.

প্রিমিয়াম হোস্ট ইউনিট:

ব্র্যান্ডেড উপাদান:সাধারণত দেমাগ, স্ট্রিট ক্রেন বা ABB-এর মতো নির্মাতাদের থেকে উত্তোলনের বৈশিষ্ট্য রয়েছে।

ডিউটি-রেটেড মোটর:উচ্চ ঘূর্ণন সঁচারক বল এবং তাপ ক্ষমতা সঙ্গে উত্তোলন দায়িত্বের জন্য বিশেষভাবে ডিজাইন করা মোটর.

প্ল্যানেটারি গিয়ারবক্স:উচ্চ-দক্ষতা, মসৃণ পাওয়ার ট্রান্সমিশনের জন্য কমপ্যাক্ট গিয়ারবক্স।

ফ্রিকোয়েন্সি-নিয়ন্ত্রিত ড্রাইভ:

সমস্ত গতিতে ভিএফডি:সুনির্দিষ্ট নিয়ন্ত্রণের জন্য উত্তোলন, ট্রলি এবং সেতুর গতিতে স্ট্যান্ডার্ড পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ।

পুনর্জন্মমূলক ব্রেকিং:কম করার সময় পাওয়ার সাপ্লাইতে শক্তি ফেরত দেওয়ার ক্ষমতা।



3. CE-সঙ্গত নিয়ন্ত্রণ ও নিরাপত্তা ব্যবস্থা

নিয়ন্ত্রণ ব্যবস্থা:

এরগনোমিক দুল:সমন্বিত ডায়াগনস্টিক ডিসপ্লে সহ লাইটওয়েট, এরগনোমিক কন্ট্রোল দুল।

রেডিও রিমোট বিকল্প:সুরক্ষিত ফ্রিকোয়েন্সি-হপিং রেডিও কন্ট্রোল সিস্টেম।

নিরাপত্তা পিএলসি:ডেডিকেটেড নিরাপত্তা ফাংশন সহ প্রোগ্রামেবল লজিক কন্ট্রোলার।

নিরাপত্তা ব্যবস্থা:

লোড মোমেন্ট ইন্ডিকেটর (LMI):লোড ওজন এবং বিরোধী- সংঘর্ষের জন্য প্রত্যয়িত সিস্টেম।

অপ্রয়োজনীয় ব্রেকিং:

উত্তোলনের উপর প্রাথমিক যান্ত্রিক ব্রেক।

সেকেন্ডারি ব্রেকিং সিস্টেম (প্রায়ই ইলেকট্রনিক)।

জরুরী স্টপ সিস্টেম বিভাগ 3/PLd মান পূরণ করে।

সীমা সুইচ:সমস্ত গতির জন্য এনকোডার-ভিত্তিক অবস্থান এবং সীমা সুইচ।

ওভারলোড সুরক্ষা:যান্ত্রিক এবং ইলেকট্রনিক ওভারলোড সুরক্ষা ডিভাইস।

4. বৈদ্যুতিক ও পাওয়ার সিস্টেম

পাওয়ার সাপ্লাই:

কন্ডাক্টর বার সিস্টেম:সম্পূর্ণরূপে আবদ্ধ, নিরাপদ পাওয়ার ট্রান্সমিশনের জন্য উত্তাপ কন্ডাকটর সিস্টেম।

ফেস্টুন সিস্টেম:উচ্চ-নমনীয়তার তারের সাথে ক্যাবল ম্যানেজমেন্ট সিস্টেম।

কন্ট্রোল প্যানেল:

IP-মূল্যায়িত ঘের:ধুলো এবং জল সুরক্ষার জন্য ন্যূনতম IP54 রেটিং।

তাপ ব্যবস্থাপনা:তাপমাত্রা নিয়ন্ত্রণের জন্য এয়ার কন্ডিশনার বা হিটিং ইউনিট।

মডুলার ডিজাইন:রক্ষণাবেক্ষণ এবং সমস্যা সমাধানের জন্য সহজ অ্যাক্সেস।

5. বিশেষ বৈশিষ্ট্য এবং আনুষাঙ্গিক

মনিটরিং সিস্টেম:

ক্রেন ম্যানেজমেন্ট সিস্টেম (CMS):দূরবর্তী পর্যবেক্ষণ এবং ডায়াগনস্টিক ক্ষমতা.

রক্ষণাবেক্ষণ সূচক:স্বয়ংক্রিয় পরিষেবা ব্যবধান অনুস্মারক.

আলো এবং যোগাযোগ:

LED কাজের এলাকা আলো:ক্রেন অপারেটিং এলাকার জন্য শক্তি-দক্ষ আলো।

জরুরী আলো:ব্যাটারি-ব্যাকড ইমার্জেন্সি লাইটিং সিস্টেম।

ইন্টারকম সিস্টেম:ক্রেন অপারেটর এবং ফ্লোর কর্মীদের মধ্যে যোগাযোগের জন্য।

স্কেচ

প্রধান প্রযুক্তিগত





ইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেনের সুবিধা

ইউরোপীয় টাইপ ডাবল গার্ডার ক্রেন নিরাপত্তা, দক্ষতা, এবং দীর্ঘমেয়াদী মূল্য-কে কেন্দ্র করে সুবিধার একটি প্রিমিয়াম সেট অফার করে।



1. অতুলনীয় নিরাপত্তা এবং নিয়ন্ত্রক সম্মতি

সিই সার্টিফিকেশন:EU মেশিনারি নির্দেশিকা এবং অন্যান্য প্রযোজ্য মানগুলির সাথে সম্পূর্ণ সম্মতিতে নির্মিত, সর্বোচ্চ স্তরের কর্মীদের এবং অপারেশনাল নিরাপত্তা নিশ্চিত করে।

উন্নত নিরাপত্তা ব্যবস্থা:বৈশিষ্ট্যSIL-রেটেড (সেফটি ইন্টিগ্রিটি লেভেল)নিরাপত্তা ফাংশন, অপ্রয়োজনীয় ব্রেকিং সিস্টেম, এবং স্ট্যান্ডার্ড হিসাবে ব্যাপক ওভারলোড সুরক্ষা।

ঝুঁকি প্রশমন:সমন্বিত নিরাপত্তা নকশা উল্লেখযোগ্যভাবে দুর্ঘটনার ঝুঁকি হ্রাস করে, উভয় কর্মীদের এবং মূল্যবান সম্পদ রক্ষা করে।

2. উচ্চতর কর্মক্ষমতা এবং যথার্থতা

মসৃণ অপারেশন: পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs)সমস্ত গতির (উদ্ধার, ট্রলি, এবং দীর্ঘ ভ্রমণ) জন্য মানক, ঝাঁকুনি প্রদান করে-বিনামূল্যে ত্বরণ এবং হ্রাস।

সুনির্দিষ্ট লোড নিয়ন্ত্রণ:এটি লোডের পিনপয়েন্ট পজিশনিং করার অনুমতি দেয়, যা উচ্চমূল্যের পণ্য, সমাবেশের কাজ এবং সূক্ষ্ম ক্রিয়াকলাপের জন্য অত্যন্ত গুরুত্বপূর্ণ।

ন্যূনতম লোড সুইং:নিয়ন্ত্রিত আন্দোলন ব্যাপকভাবে লোড সুইং হ্রাস করে, নিরাপত্তা এবং দক্ষতা বৃদ্ধি করে।

3. ব্যতিক্রমী স্থায়িত্ব এবং নির্ভরযোগ্যতা

প্রিমিয়াম উপাদান:উচ্চ-গুণমান, ব্র্যান্ডেড উপাদানের ব্যবহার (যেমন, ডেমাগ হোস্ট, SEW ড্রাইভ, সিমেন নিয়ন্ত্রণ) ব্যতিক্রমী নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

অপ্টিমাইজ করা কাঠামো:দFEM-ভিত্তিক নকশাসীমিত উপাদান বিশ্লেষণ ব্যবহার করে একটি কাঠামো তৈরি করতে যা শক্তিশালী এবং হালকা উভয়ই, রানওয়ে এবং বিল্ডিং কাঠামোর পরিধান হ্রাস করে।

উচ্চ আপটাইম:দৃঢ় নির্মাণ এবং উপাদানগুলির গুণমান কম ডাউনটাইম এবং উচ্চ সামগ্রিক উত্পাদনশীলতার দিকে পরিচালিত করে।

4. শক্তি দক্ষতা এবং কম লাইফটাইম খরচ

হ্রাস পাওয়ার খরচ:VFD এবং উচ্চ-দক্ষতাসম্পন্ন মোটর শক্তির ব্যবহার কম করে, বিশেষ করে ঘন ঘন স্টার্ট এবং স্টপ সহ অ্যাপ্লিকেশনগুলিতে।

পুনর্জন্মমূলক ড্রাইভ:অনেক মডেল অপারেশন কমানোর সময় পাওয়ার গ্রিডে শক্তি ফেরত দিতে পারে, আরও খরচ কমাতে পারে।

কম রক্ষণাবেক্ষণের প্রয়োজন:সিল করা, প্রি-লুব্রিকেটেড বিয়ারিং এবং মডুলার উপাদানগুলির মতো বৈশিষ্ট্যগুলি রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি এবং খরচ কমিয়ে দেয়, যার ফলে মালিকানার মোট খরচ (TCO) কম হয়।

5. এরগনোমিক্স এবং রক্ষণাবেক্ষণযোগ্যতা

নিম্ন হেডরুম ডিজাইন:উত্তোলন এবং ট্রলির কমপ্যাক্ট ইন্টিগ্রেশন ক্রেনের নীচে ব্যবহারযোগ্য উত্তোলন উচ্চতাকে সর্বাধিক করে তোলে, উচ্চতা সীমাবদ্ধতার সাথে সুবিধাগুলির একটি গুরুত্বপূর্ণ সুবিধা।

সহজ রক্ষণাবেক্ষণ:মডুলার ডিজাইন এবং অ্যাক্সেসযোগ্য উপাদানগুলি পরিদর্শন এবং পরিষেবাকে সহজতর করে তোলে, রক্ষণাবেক্ষণের সময় কমিয়ে দেয়।

অপারেটর-বন্ধুত্বপূর্ণ:এরগোনোমিক নিয়ন্ত্রণ, পরিষ্কার ডায়াগনস্টিকস এবং চমৎকার দৃশ্যমানতা অপারেটরের ক্লান্তি কমায় এবং উৎপাদনশীলতা বাড়ায়।



ইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেনের অ্যাপ্লিকেশন

এই ক্রেনটি সেই শিল্পগুলির জন্য পছন্দের পছন্দ যেখানে নির্ভুলতা, নির্ভরযোগ্যতা এবং নিরাপত্তা আলোচনাযোগ্য নয়।



1. মোটরগাড়ি এবং মহাকাশ শিল্প

আবেদন:বৃহৎ যানবাহনের বডি প্যানেল, বিমানের উপাদান এবং ইঞ্জিন পরিচালনা ও অবস্থান।

কেন এটি ব্যবহার করা হয়:নির্ভুলতা নিয়ন্ত্রণ এবং মসৃণ আন্দোলন সমাবেশের সময় উচ্চ-মূল্যের, সূক্ষ্ম অংশগুলির ক্ষতি প্রতিরোধ করে।

2. উন্নত উত্পাদন এবং গুদামজাতকরণ

আবেদন:ভারী প্যালেটাইজড পণ্য, যন্ত্রপাতি এবং কাঁচামাল পরিচালনার জন্য উচ্চ-বে গুদাম এবং উৎপাদন লাইনে।

কেন এটি ব্যবহার করা হয়:উচ্চ নির্ভরযোগ্যতা, গতি এবং সুনির্দিষ্ট নিয়ন্ত্রণ কর্মপ্রবাহ এবং স্টোরেজ ঘনত্বকে অপ্টিমাইজ করে। কম হেডরুম নকশা উল্লম্ব স্থান সর্বাধিক.

3. ইস্পাত ও ধাতু পরিষেবা কেন্দ্র

আবেদন:স্টিলের কয়েল, শীট এবং প্রোফাইলগুলি সরানো এবং স্ট্যাক করা।

কেন এটি ব্যবহার করা হয়:শক্তিশালী FEM ডিজাইন নির্ভরযোগ্যভাবে ভারী লোড পরিচালনা করে, যখন নির্ভুলতা নিয়ন্ত্রণ নিরাপদ এবং দক্ষ স্ট্যাকিং এবং পুনরুদ্ধারের জন্য অনুমতি দেয়।

4. পাওয়ার জেনারেশন এবং হেভি ইঞ্জিনিয়ারিং

আবেদন:টারবাইন, জেনারেটর, ট্রান্সফরমার এবং বড়-যন্ত্রের রক্ষণাবেক্ষণ ও ইনস্টলেশন।

কেন এটি ব্যবহার করা হয়:ব্যতিক্রমী নিরাপত্তা বৈশিষ্ট্য এবং সুনির্দিষ্ট লোড নিয়ন্ত্রণ ব্যয়বহুল সরঞ্জাম রক্ষা এবং জটিল লিফটের সময় কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য গুরুত্বপূর্ণ।



একটি জন্য উত্পাদন পদ্ধতিইউরোপীয় টাইপ ডাবল গার্ডার ব্রিজ ক্রেনএটি একটি অত্যন্ত সুশৃঙ্খল এবং গুণমান-চালিত প্রক্রিয়া যা কঠোর ইউরোপীয় মান (যেমন FEM এবং ISO) মেনে চলে এবং CE সার্টিফিকেশনে পরিণত হয়৷

এখানে উত্পাদন প্রক্রিয়ার একটি বিশদ ভাঙ্গন রয়েছে।



পর্যায় 1: ডিজাইন এবং FEM বিশ্লেষণ

এই পর্যায়টি ভিত্তি, অপ্টিমাইজেশান এবং সম্মতির উপর দৃষ্টি নিবদ্ধ করে।

ক্লায়েন্ট স্পেসিফিকেশন এবং ঝুঁকি মূল্যায়ন:অপারেশনাল প্রয়োজনীয়তা, পরিবেশ এবং একটি আনুষ্ঠানিক বিশদ বিশ্লেষণঝুঁকি মূল্যায়নEU যন্ত্রপাতি নির্দেশিকা দ্বারা প্রয়োজনীয় হিসাবে.

উন্নত প্রকৌশল:

FEM কাঠামোগত বিশ্লেষণ:সর্বনিম্ন ওজন সহ সর্বাধিক শক্তির জন্য গার্ডার এবং শেষ ট্রাক ডিজাইনকে অপ্টিমাইজ করতে সীমাবদ্ধ উপাদান বিশ্লেষণ ব্যবহার করে। এটি চাপ, বিচ্যুতি এবং গতিশীল আচরণ গণনা করে।

সিই সম্মতি পরিকল্পনা:ব্লুপ্রিন্টে প্রাসঙ্গিক মান (যেমন, EN 13001, EN 60204) থেকে সুরক্ষা এবং ডিজাইনের প্রয়োজনীয়তাগুলিকে একীভূত করা।

উপকরণের বিল (BOM):প্রত্যয়িত উপকরণ এবং অনুমোদিত, ব্র্যান্ড{0}}নাম উপাদান (যেমন, SEW ড্রাইভ, সিমেন্স PLC) নির্দিষ্ট করে একটি বিস্তারিত তালিকা তৈরি করা।



পর্যায় 2: উপাদান নির্বাচন এবং প্রস্তুতি

সংগ্রহ:প্রত্যয়িত ইস্পাত (যেমন, S355JR) এবং CE-চিহ্নিত বা আন্তর্জাতিকভাবে স্বীকৃত উপাদানের (যেমন, ব্রেক, মোটর) সোর্সিং।

উপাদান প্রস্তুতি:স্টিলের প্লেটগুলিকে-Sa 2.5 স্ট্যান্ডার্ডে ব্লাস্ট করা হয় এবং প্রাইম করা হয়৷ ঢালাইয়ের জন্য নিখুঁত ফিট- নিশ্চিত করে উচ্চ নির্ভুলতার জন্য CNC মেশিন দ্বারা কাটিং করা হয়।



পর্যায় 3: যথার্থ স্ট্রাকচারাল ফেব্রিকেশন

এখানেই ক্রেনের লাইটওয়েট অথচ মজবুত কাঠামো তৈরি করা হয়েছে।

গার্ডার তৈরি:

স্বয়ংক্রিয় ঢালাই:প্রধান গার্ডার বাক্স বিভাগ হিসাবে গড়া হয়. সমালোচনামূলক welds ব্যবহার করে সঞ্চালিত হয়স্বয়ংক্রিয় নিমজ্জিত আর্ক ওয়েল্ডিং (SAW)সুসংগত, উচ্চ-গুণমান এবং পুনরাবৃত্তিযোগ্য ঢালাই নিশ্চিত করতে নিয়ন্ত্রিত অবস্থার অধীনে।

ঢালাই পরিদর্শন:সমস্ত সমালোচনামূলক welds 100% চাক্ষুষরূপে পরিদর্শন এবং মাধ্যমে পরীক্ষা করা হয়আল্ট্রাসাউন্ড (UT)বাচৌম্বক কণা পরিদর্শন (MPI).

মানসিক চাপ উপশম:সম্পূর্ণ গার্ডারগুলি দীর্ঘমেয়াদী মাত্রিক স্থিতিশীলতা নিশ্চিত করে অভ্যন্তরীণ চাপকে স্বাভাবিক করার জন্য কম্পন স্ট্রেস রিলিফ বা তাপ চিকিত্সার মধ্য দিয়ে যায়।

যথার্থ যন্ত্র:নিখুঁত প্রান্তিককরণের নিশ্চয়তা দিতে ড্রাইভ মাউন্টিং প্যাড, রেল বসার পৃষ্ঠ এবং CNC মেশিনে সংযোগ পয়েন্টগুলির মেশিনিং।



পর্যায় 4: যান্ত্রিক সমাবেশ এবং প্রান্তিককরণ

শেষ ট্রাক সমাবেশ:চাকা, এক্সেল এবং সিল করা, প্রাক-লুব্রিকেটেড বিয়ারিং ইউনিটগুলি শেষ ট্রাকে একত্রিত হয়। ড্রাইভ মোটর এবং গিয়ারবক্স মাউন্ট এবং সারিবদ্ধ করা হয়.

সেতু সমাবেশ:উচ্চ-শক্তির বোল্ট ব্যবহার করে গার্ডারগুলি শেষ ট্রাকে বোল্ট করা হয়। বর্গাকারত্ব এবং সঠিক চাকার যোগাযোগ নিশ্চিত করার জন্য সমগ্র সেতুর প্রান্তিককরণটি যত্ন সহকারে পরীক্ষা করা হয়।

ট্রলি এবং হোস্ট ইন্টিগ্রেশন:উত্তোলন ইউনিট (প্রায়ই ডেমাগের মতো সরবরাহকারীর কাছ থেকে প্রি-একত্রিত মডিউল) ট্রলি ফ্রেমের সাথে একত্রিত হয়। পুরো সমাবেশ তারপর ক্রেন গার্ডার উপর মাউন্ট করা হয়.



পর্যায় 5: বৈদ্যুতিক এবং নিয়ন্ত্রণ সিস্টেম একীকরণ

কন্ট্রোল প্যানেল বিল্ডিং:PLC, সমস্ত গতির জন্য VFD, নিরাপত্তা রিলে এবং প্রধান কন্টাক্টরগুলি একটি সুরক্ষিত, IP54-রেটযুক্ত ঘেরে তারযুক্ত। সফ্টওয়্যার পূর্বনির্ধারিত নিরাপত্তা ফাংশন (যেমন, সীমা সুইচ, ওভারলোড সুরক্ষা) সঙ্গে প্রোগ্রাম করা হয়.

তারের ইনস্টলেশন:তারগুলি ডেডিকেটেড তারের ট্রে বা নালীতে চালিত হয়। সমস্ত সংযোগ crimped এবং ferruled টার্মিনাল ব্যবহার করে তৈরি করা হয়.

নিরাপত্তা সিস্টেম ইনস্টলেশন: লোড মোমেন্ট ইন্ডিকেটর (LMI), লিমিট সুইচ, ইমার্জেন্সি স্টপ সার্কিট, এবং অ্যান্টি- সংঘর্ষ সেন্সর ইনস্টল করা আছে এবং নিরাপত্তা PLC-তে তার যুক্ত করা হয়েছে।



পর্যায় 6: ব্যাপক পরীক্ষা এবং সিই সার্টিফিকেশন (FAT)

এটি যাচাইকরণ এবং শংসাপত্রের জন্য একটি গুরুত্বপূর্ণ পর্যায়।

চাক্ষুষ এবং মাত্রিক পরিদর্শন:কারিগরি, পেইন্টের গুণমান এবং সমস্ত সমালোচনামূলক মাত্রা যাচাই করা হচ্ছে।

না-লোড পরীক্ষা:মসৃণ ক্রিয়াকলাপ, অস্বাভাবিক শব্দ এবং সীমা সুইচগুলির সঠিক কার্যকারিতা পরীক্ষা করার জন্য সমস্ত গতি চালানো।

লোড টেস্টিং:

স্ট্যাটিক লোড পরীক্ষা:একটি পরীক্ষা লোড উত্তোলনরেটেড ক্ষমতার 125%কাঠামোগত অখণ্ডতা এবং ব্রেক ধারণ ক্ষমতা যাচাই করতে।

গতিশীল লোড পরীক্ষা:উত্তোলনরেট করা ক্ষমতার 110%এবং সমস্ত অপারেশনাল গতির মাধ্যমে এটি চলমান.

নিরাপত্তা ফাংশন বৈধতা:ই-স্টপ, ওভারলোড সিস্টেম এবং অপ্রয়োজনীয় ব্রেক সহ সমস্ত সুরক্ষা ডিভাইস পরীক্ষা করা হচ্ছে, যাতে তারা ঝুঁকি মূল্যায়নের জন্য প্রয়োজনীয় কর্মক্ষমতা স্তরগুলি পূরণ করে।

সিই ডকুমেন্টেশন:এর সংকলনপ্রযুক্তিগত ফাইল, নকশা গণনা, পরীক্ষার রিপোর্ট, ঝুঁকি মূল্যায়ন, এবং অন্তর্ভুক্তির ঘোষণা সহ, যা ইস্যুতে চূড়ান্তইসি সম্মতি ঘোষণা.



পর্যায় 7: ভেঙে ফেলা, সুরক্ষা এবং প্যাকেজিং

পদ্ধতিগত ভাঙন:ক্রেনটি যৌক্তিক, পরিবহনযোগ্য মডিউলগুলিতে বিচ্ছিন্ন করা হয়, সমস্ত উপাদান স্পষ্টভাবে ট্যাগ করা হয়।

চূড়ান্ত পেইন্টিং:একটি উচ্চ-গুণমানের ফিনিশ কোটের প্রয়োগ, প্রায়ই গ্রাহকের-নির্দিষ্ট RAL রঙে।

প্যাকেজিং:মেশিনযুক্ত পৃষ্ঠ, বৈদ্যুতিক প্যানেল এবং প্রসারিত অংশগুলির জন্য বিশেষ সুরক্ষা সহ উপাদানগুলি নিরাপদে প্যাকেজ করা হয়।



পর্যায় 8: সাইট ইনস্টলেশন এবং কমিশনিং (SAT)

তত্ত্বাবধানে ইরেকশন:ক্রেনটি প্রশিক্ষিত কর্মীদের দ্বারা সাইটে পুনরায় একত্রিত করা হয়-, প্রায়ই নির্মাতার প্রকল্প প্রকৌশলীর তত্ত্বাবধানে।

চূড়ান্ত সংযোগ এবং চেক:সমস্ত সিস্টেম পুনরায় -সংযুক্ত হয়েছে, এবং প্রান্তিককরণ যাচাই করা হয়েছে৷

সাইট অ্যাকসেপ্টেন্স টেস্ট (SAT):সম্পূর্ণ কার্যকারিতা এবং সম্মতি নিশ্চিত করার জন্য একটি চূড়ান্ত কর্মক্ষমতা এবং নিরাপত্তা পরীক্ষা প্রকৃত অপারেটিং পরিবেশে পরিচালিত হয়।

অপারেটর প্রশিক্ষণ:গ্রাহকের অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের জন্য ব্যাপক প্রশিক্ষণ প্রদান করা হয়।

কর্মশালার দৃশ্য:

সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালনার প্ল্যাটফর্ম ইনস্টল করেছে এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটের 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি সম্পূর্ণ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিং রেট 95%. 32 ওয়েল্ডিং লাইনে পৌঁছাবে, 50টি ইনস্টল করার পরিকল্পনা করা হয়েছে, এবং সমগ্র পণ্য লাইনের অটোমেশন রেট 85% এ পৌঁছেছে৷
