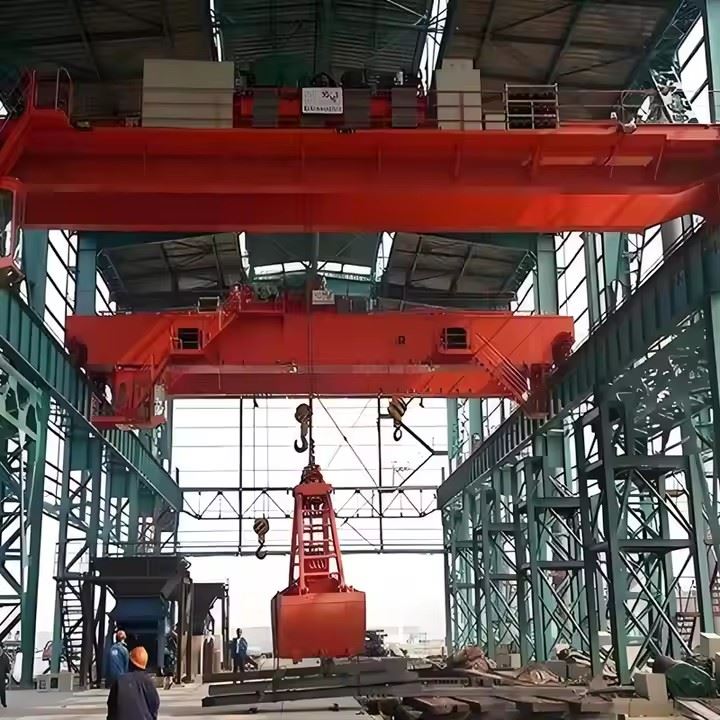

কিউজেড গ্র্যাব ওভারহেড ক্রেন

ওভারভিউ

QZ গ্র্যাব ক্রেন একটি নিয়ে গঠিতডাবল-গার্ডার ব্রিজ, দখল সহ ট্রলি, শেষ গাড়ি, এবং একটিবৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা. এটি লোড করা, আনলোড করা, স্থানান্তর করা এবং আলগা উপকরণ খাওয়ানোর জন্য তৈরি করা হয়েছে যেমন:

বালি, নুড়ি, কয়লা, খনিজ আকরিক

শস্য, বায়োমাস, সার

স্ক্র্যাপ ধাতু এবং বর্জ্য

বাল্ক রাসায়নিক

এই ক্রেনটি উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে কাজ করে, এটি বন্দর, পাওয়ার প্লান্ট, স্টিল মিল এবং উপাদান ইয়ার্ডের জন্য প্রয়োজনীয় সরঞ্জাম তৈরি করে।



প্রযুক্তিগত বৈশিষ্ট্য

উচ্চ কাজের দায়িত্ব: A6–A8 FEM/ISO মান অনুযায়ী

ক্রমাগত এবং দ্রুত চক্র বারলোড এবং আনলোড করার জন্য

দ্বৈত-মোটর স্বাধীন নিয়ন্ত্রণউত্তোলন এবং বন্ধ

স্বয়ংক্রিয় দখল নিয়ন্ত্রণদক্ষ উপাদান পরিচালনার জন্য

মসৃণ ভ্রমণপরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সহ (ঐচ্ছিক)

উচ্চ বিরোধী-দোল কর্মক্ষমতাভারী grabs পরিচালনা করার সময়



স্প্যান: 10.5–31.5 মি বা কাস্টমাইজড

উত্তোলন ক্ষমতা: 5t–25t (ওজন ধরুন)

উচ্চতা উত্তোলন: 30 মি পর্যন্ত

কাজের দায়িত্ব: A6–A8

ধরুন টাইপ: ক্লামশেল, কমলা-খোসা, জলবাহী, চার-দড়ি

নিয়ন্ত্রণ: কেবিন, ওয়্যারলেস রিমোট, ভিএফডি কন্ট্রোল

পাওয়ার সাপ্লাই: 380V/400V/415V 50/60 Hz বা কাস্টমাইজড

দQZ প্রকারওভারহেড ক্রেন বাল্ক উপাদান হ্যান্ডলিং জন্য একটি দখল বালতি দিয়ে সজ্জিত করা হয়. এর কাঠামো এবং সিস্টেমগুলি ভারী-শুল্ক, ক্রমাগত অপারেশনের জন্য ডিজাইন করা হয়েছে৷ নীচে সম্পূর্ণ উপাদান আছে:

1. সেতু (ডাবল গার্ডার স্ট্রাকচার)

ঢালাই বাক্স-টাইপ ডাবল গার্ডার

উচ্চ-শক্তির কাঠামোগত ইস্পাত

ওয়াকওয়ে, প্ল্যাটফর্ম, হ্যান্ড্রাইল

লোড বিতরণের জন্য গার্ডার শেষ ডায়াফ্রাম

ট্রলি ভ্রমণের জন্য রেল ইনস্টলেশন

2. শেষ গাড়ি (ক্রেন ট্রাভেলিং মেকানিজম)

পার্শ্ব মরীচি গঠন

চালিত চাকা এবং নিষ্ক্রিয় চাকা

চাকা বিয়ারিং এবং shafts

ভ্রমণ মোটর (একক-গতি বা ভিএফডি নিয়ন্ত্রণ)

গিয়ার রিডুসার

শেষ বাফার, রেল সুইপার, লাইনচ্যুত প্রতিরোধ প্লেট

3. ট্রলি ফ্রেম ধরুন

ট্রলি ইস্পাত কাঠামো (বাক্স বা প্লেট ঢালাই)

মোটর, ড্রাম, এবং কন্ট্রোল প্যানেলের জন্য মাউন্টিং বেস

দখল প্রক্রিয়া জন্য রেল

রক্ষণাবেক্ষণ প্ল্যাটফর্ম

4. উত্তোলন প্রক্রিয়া (উত্তোলন ব্যবস্থা)

দখল তোলার জন্য দায়ী উপাদানগুলি অন্তর্ভুক্ত করে:

উত্তোলন মোটর

রিডুসার/গিয়ারবক্স

ড্রাম এবং দড়ি ড্রাম খাদ

তারের দড়ি (উঠানোর দড়ি)

পুলি/শিভ উত্তোলন

ব্রেকিং সিস্টেম (ইলেক্ট্রোম্যাগনেটিক বা হাইড্রোলিক)

উত্তোলন সীমা সুইচ

লোড সেন্সর / ওভারলোড লিমিটার



5. ওপেনিং অ্যান্ড ক্লোজিং মেকানিজম ধরুন

দখল বালতি অপারেশন জন্য স্বাধীন প্রক্রিয়া:

খোলা/বন্ধ করার জন্য আলাদা মোটর

গিয়ার রিডুসার

খোলা/বন্ধ ড্রাম

তারের দড়ি (বন্ধ দড়ি)

সিঙ্ক্রোনাইজেশন sheaves

নিয়ন্ত্রণ ইউনিট ধরুন

যান্ত্রিক বা জলবাহী ক্লাচ (ঐচ্ছিক)

6. গ্র্যাব বাকেট (মেটেরিয়াল হ্যান্ডলিং টুল)

উপাদানের উপর নির্ভর করে বিভিন্ন প্রকার:

ক্লামশেল দখল(বালি, শস্য, সার)

কমলার খোসা- ধরুন(স্ক্র্যাপ ধাতু, বর্জ্য)

হাইড্রোলিক দখল(আঠালো উপকরণ)

চার-দড়ি যান্ত্রিক দখল(প্রমিত প্রকার)

উচ্চ-শক্তি পরিধান-প্রতিরোধী প্লেট

উপাদানের উপর নির্ভর করে দাঁত বা কাটিং প্রান্ত

দখল ক্ষমতা: 0.5-20 m³



7. ক্রেন ভ্রমণ সিস্টেম

ক্রেন ভ্রমণ মোটর

গিয়ার রিডুসার

শক্ত হয়ে যাওয়া চাকা সমাবেশ

মসৃণ ত্বরণের জন্য VFD নিয়ন্ত্রণ

পজিশনিং সেন্সর (ঐচ্ছিক)

8. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

প্রধান নিয়ন্ত্রণ প্যানেল

ট্রলি এবং ক্রেন জংশন বক্স

ফেস্টুন সিস্টেম বা কন্ডাক্টর বারের মাধ্যমে পাওয়ার সাপ্লাই

বৈদ্যুতিক তার এবং সীমা সুইচ

ফ্রিকোয়েন্সি ইনভার্টার (ঐচ্ছিক)

কন্ট্রোল মোড: কেবিন / রিমোট-কন্ট্রোল / ডুয়াল-কন্ট্রোল

সিঙ্ক্রোনাইজড গ্র্যাব কন্ট্রোলের জন্য PLC (ঐচ্ছিক)

9. অপারেটর কেবিন (ঐচ্ছিক)

বন্ধ বা খোলা কেবিন

এয়ার কন্ডিশনিং/হিটিং (ঐচ্ছিক)

জয়স্টিক নিয়ন্ত্রণ কনসোল

প্রশস্ত দেখার জানালা সহ নিরাপত্তা গ্লাস

Ergonomic চেয়ার এবং জরুরী স্টপ

10. নিরাপত্তা ডিভাইস

ওভারলোড লিমিটার

উপরের/নিম্ন উত্তোলনের সীমা

ট্রলি এবং ক্রেন ভ্রমণ সীমা সুইচ

অ্যান্টি-ওয়ে সিস্টেম (ঐচ্ছিক)

জরুরী স্টপ সিস্টেম

রেল ঝাড়ুদার

সংঘর্ষবিরোধী-সেন্সর (দ্বৈত ক্রেন অপারেশন)

অতিরিক্ত গরম এবং ফেজ ব্যর্থতা সুরক্ষা

11. পাওয়ার সাপ্লাই সিস্টেম

কন্ডাক্টর রেল / বাসবার সিস্টেম

তারের ফেস্টুন সিস্টেম

আইসোলেটর এবং গ্রাউন্ডিং সিস্টেম

পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট

স্কেচ

প্রধান প্রযুক্তিগত





কিউজেড গ্র্যাব ডাবল গার্ডার ওভারহেড ক্রেনের সুবিধা

1. বাল্ক উপাদান হ্যান্ডলিং জন্য উচ্চ দক্ষতা

আলগা বাল্ক উপকরণ দখল, উত্তোলন, পরিবহন এবং স্রাবের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।

সংক্ষিপ্ত অপারেটিং চক্র সময় উত্পাদনশীলতা বৃদ্ধি করে।

আনলোড এবং উত্পাদন লাইন খাওয়ানোর জন্য আদর্শ.

2. ভারী-ডিউটি ​​এবং উচ্চ কর্মী শ্রেণী (A6–A8)

মজবুত ডাবল-গার্ডার নির্মাণ উচ্চ লোড ক্ষমতা প্রদান করে।

ক্রমাগত অপারেশন এবং কঠোর পরিবেশ যেমন পাওয়ার প্ল্যান্ট এবং পোর্টের জন্য উপযুক্ত।

3. স্বাধীন উত্তোলন এবং দখল প্রক্রিয়া

উত্তোলন এবং খোলা/বন্ধ করার জন্য পৃথক মোটর এবং ড্রাম।

গ্র্যাব অপারেশনের মসৃণ, সুনির্দিষ্ট নিয়ন্ত্রণ নিশ্চিত করে।

নির্ভরযোগ্যতা বাড়ায় এবং ডাউনটাইম হ্রাস করে।

4. স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা

চার-দড়ি দখলের নকশা উত্তোলনের সময় স্থায়িত্ব নিশ্চিত করে।

উচ্চ-গুণমানের মোটর, রিডিউসার, ব্রেক দীর্ঘ সেবা জীবন নিশ্চিত করে।

অন্যান্য উত্তোলন সরঞ্জামের তুলনায় বায়ু বা লোড সুইং দ্বারা কম প্রভাবিত হয়।

5. বহুমুখী দখলের বিকল্প

ক্লামশেল, কমলা-খোসা, চার-দড়ি যান্ত্রিক, বা হাইড্রোলিক গ্র্যাব উপলব্ধ।

বিভিন্ন উপকরণ এবং শিল্প সহজ অভিযোজন অনুমতি দেয়.

6. নমনীয় অপারেশন মোড

কেবিন নিয়ন্ত্রণ, বেতার রিমোট কন্ট্রোল, বা দ্বৈত নিয়ন্ত্রণ।

PLC এবং VFD নিয়ন্ত্রণ ব্যবস্থা সুনির্দিষ্ট অপারেশনের জন্য উপলব্ধ।

7. চমৎকার নিরাপত্তা বৈশিষ্ট্য

ওভারলোড লিমিটার

বাফার এবং রেল ঝাড়ুদার

ভ্রমণ সীমা সুইচ

জরুরী স্টপ সিস্টেম

অ্যান্টি-ওয়ে এবং অ্যান্টি- সংঘর্ষ সিস্টেম (ঐচ্ছিক)

এমনকি ব্যস্ত উপাদান ইয়ার্ডে নিরাপদ অপারেশন নিশ্চিত করে।

8. কম রক্ষণাবেক্ষণ এবং সহজ অ্যাক্সেস

দড়ি ড্রাম, মোটর, এবং শেভের সহজ প্রতিস্থাপনের জন্য মডুলার কাঠামো।

ওয়াকওয়ে এবং রক্ষণাবেক্ষণ প্ল্যাটফর্মগুলি নিরাপদ পরিদর্শন অ্যাক্সেসের অনুমতি দেয়।



কিউজেড গ্র্যাব ডাবল গার্ডার ওভারহেড ক্রেনের অ্যাপ্লিকেশন

QZ গ্র্যাব ক্রেন এর জন্য ব্যাপকভাবে ব্যবহৃত হয়বাল্ক উপাদান হ্যান্ডলিংবিভিন্ন শিল্পে। সাধারণ উপকরণের মধ্যে রয়েছে: কয়লা, বালি, আকরিক, শস্য, সার, বায়োমাস, স্ক্র্যাপ ধাতু এবং বর্জ্য।

1. পাওয়ার প্ল্যান্ট

কয়লা খাওয়ানোর ব্যবস্থা

ছাই হ্যান্ডলিং

বায়োমাস লোডিং এবং আনলোডিং

2. স্টিল মিলস ও ফাউন্ড্রিজ

স্ক্র্যাপ ইয়ার্ড খাওয়ানো

চার্জ হ্যান্ডলিং

কাঁচামাল লোড হচ্ছে

3. পোর্ট এবং টার্মিনাল

বাল্ক কার্গো হ্যান্ডলিং (কয়লা, শস্য, আকরিক, বালি, সার)

জাহাজ আনলোডিং এবং স্টোরেজ ইয়ার্ড ব্যবস্থাপনা

4. সিমেন্ট এবং বিল্ডিং উপকরণ প্ল্যান্ট

চুনাপাথর, ক্লিঙ্কার, জিপসাম এবং সমষ্টি হ্যান্ডলিং

উৎপাদন লাইনে কাঁচামাল খাওয়ানো

5. খনি ও খনিজ প্রক্রিয়াকরণ

আকরিক লোডিং/আনলোডিং

খনিজ ঘনীভূত স্থানান্তর

স্টকইয়ার্ড অপারেশন

6. বর্জ্য এবং পুনর্ব্যবহারযোগ্য উদ্ভিদ

আবর্জনা গ্র্যাব ক্রেন (বর্জ্য-এনার্জি প্ল্যান্টে-)

স্ক্র্যাপ ধাতু বাছাই এবং লোডিং

7. রাসায়নিক ও সার শিল্প

দানাদার বা পাউডার বাল্ক উপকরণ হ্যান্ডলিং

উৎপাদন বিন এবং সাইলো খাওয়ানো

QZ গ্র্যাব ডাবল গার্ডার ওভারহেড ক্রেন উত্পাদন প্রক্রিয়া

এর উৎপাদন কQZ গ্র্যাব ডাবল গার্ডার ওভারহেড ক্রেনশক্তি, নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন নিশ্চিত করার জন্য একটি কঠোর, মানসম্মত উত্পাদন প্রক্রিয়া অনুসরণ করে। নীচে কাঁচামাল থেকে চূড়ান্ত ইনস্টলেশনের সম্পূর্ণ প্রক্রিয়া।



1. কাঁচামাল প্রস্তুতি

উচ্চ-মানের Q235B/Q345B কাঠামোগত ইস্পাত প্লেট নির্বাচন করুন

অভ্যন্তরীণ ত্রুটিগুলির জন্য অতিস্বনক পরীক্ষা

প্রকৌশল বিভাগ দ্বারা প্রস্তুতকৃত উপাদান কাটার তালিকা

মরিচা এবং স্কেল অপসারণ করতে ইস্পাত প্লেট পরিষ্কার (শট ব্লাস্টিং)



2. গার্ডার ফ্যাব্রিকেশন (ডাবল বক্স গার্ডার)

2.1 কাটা এবং গঠন

ওয়েব প্লেট এবং ফ্ল্যাঞ্জের সিএনসি প্লাজমা কাটিং

প্রয়োজনে পাশের প্লেটগুলির বাঁকানো/গঠন

2.2 সমাবেশ এবং ঢালাই

অভ্যন্তরীণ ডায়াফ্রাম প্লেটের সমাবেশ

CO₂ গ্যাস-শিল্ডেড স্বয়ংক্রিয় ঢালাই

অনুদৈর্ঘ্য seams গ্যান্ট্রি ওয়েল্ডিং মেশিন দ্বারা ঢালাই

2.3 স্ট্রেস রিলিফ এবং সোজা করা

গার্ডার স্ট্রেস রিলিভ ফার্নেসে রাখা-অথবা কম্পনের মাধ্যমে স্ট্রেস রিলিফ করা হয়

বিকৃতি এবং ক্যাম্বার সংশোধন করার জন্য গার্ডার সোজা করা

2.4 অ-ধ্বংসাত্মক পরীক্ষা

অতিস্বনক পরীক্ষা (UT) এবং চৌম্বকীয় কণা পরীক্ষা (MT)

DIN/ISO স্ট্যান্ডার্ডে ওয়েল্ড সীম পরিদর্শন



3. এন্ড ক্যারেজ ম্যানুফ্যাকচারিং

চাকার গর্ত এবং মোটর মাউন্ট পৃষ্ঠতলের CNC মেশিনিং

হুইল অ্যাসেম্বলি (নকল বা কাস্ট-স্টিলের চাকা) ইনস্টল করা হয়েছে

মোটর, হ্রাসকারী, ব্রেক একত্রিত

চূড়ান্ত প্রান্তিককরণ চেক



4. ট্রলি ও গ্র্যাব মেকানিজম উৎপাদন

4.1 ট্রলি ফ্রেম ঢালাই

বক্স-টাইপ ফ্রেম নির্ভুল ফিক্সচার দিয়ে তৈরি

রোবট বা আধা{0}}স্বয়ংক্রিয় ঢালাই শক্তি নিশ্চিত করে

4.2 লিফটিং মেকানিজম অ্যাসেম্বলি

উত্তোলন মোটর

রিডুসার/গিয়ারবক্স

ড্রাম এবং দড়ি ড্রাম খাদ

ব্রেক সিস্টেম

তারের দড়ি এবং পুলি ব্লক উত্তোলন

4.3 খোলা এবং বন্ধ করার প্রক্রিয়া

পৃথক মোটর এবং রিডুসার সমাবেশ

ক্লামশেল বা কমলা-পিল গ্র্যাব বাকেট ইনস্টলেশন

খোলার/বন্ধ দড়ির প্রান্তিককরণ

4.4 গ্র্যাব বাকেট ফেব্রিকেশন

পরিধান-প্রতিরোধী ইস্পাত প্লেট কাটা এবং গঠিত

বালতি প্লেট ঢালাই

পিন, কব্জা, এবং দাঁত ইনস্টল করা হয়েছে

পেইন্টিং আগে লোড পরীক্ষা



5. বৈদ্যুতিক সিস্টেম উত্পাদন

সিমেন্স/শ্নেইডার উপাদান সহ ক্যাবিনেট সমাবেশ নিয়ন্ত্রণ করুন

পাওয়ার, সিগন্যাল এবং কন্ট্রোল সার্কিটের জন্য ওয়্যারিং

সিঙ্ক্রোনাইজড গ্র্যাব অপারেশনের জন্য পিএলসি প্রোগ্রামিং (ঐচ্ছিক)

লোড সুরক্ষা এবং ইন্টারলক টেস্টিং



6. সারফেস ট্রিটমেন্ট (পেইন্টিং)

6.1 শট ব্লাস্টিং

সম্পূর্ণ গার্ডার Sa2.5 স্ট্যান্ডার্ডে বিস্ফোরিত

পেইন্ট আনুগত্য এবং জারা প্রতিরোধের নিশ্চিত করে

6.2 প্রাইমার এবং টপকোট

সাধারণ সিস্টেম:

১ লেয়ার ইপোক্সি জিঙ্ক-সমৃদ্ধ প্রাইমার

1 লেয়ার ইপোক্সি ইন্টারমিডিয়েট পেইন্ট

1 স্তর পলিউরেথেন টপকোট
রঙ অনুরোধের ভিত্তিতে কাস্টমাইজড



7. সমাবেশ এবং প্রাক-সমাবেশ

কর্মশালা পরীক্ষা উপসাগরে একত্রিত ক্রেন

শেষ গাড়িগুলি গার্ডারের সাথে সংযুক্ত

ক্রেন সেতুর উপর রাখা ট্রলি

ক্যাবল ফেস্টুন সিস্টেম বা বাসবার সিস্টেম ইনস্টল করা হয়েছে

সীমিত সুইচ, সেন্সর, নিরাপত্তা ডিভাইস সংযুক্ত

বৈদ্যুতিক নিয়ন্ত্রণের জন্য অনলাইন পরীক্ষা



8. ফ্যাক্টরি টেস্টিং (FAT - ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্ট)

পরীক্ষার আইটেম অন্তর্ভুক্ত:

না-লোড চলমান পরীক্ষা৷

লোড পরীক্ষা (125% এ স্ট্যাটিক পরীক্ষা এবং 110% এ গতিশীল পরীক্ষা)

ভ্রমণ গতি পরীক্ষা

প্রারম্ভিক/সমাপ্তি পরীক্ষা গ্রহণ করুন

ব্রেক কর্মক্ষমতা পরীক্ষা

নিরাপত্তা ডিভাইস অপারেশন পরীক্ষা

পরীক্ষার সাথে সম্মতি নিশ্চিত করেISO, FEM, GB/T, এবং CEমান



9. প্যাকিং এবং ডেলিভারি

মোটর, বৈদ্যুতিক উপাদান কাঠের ক্ষেত্রে বস্তাবন্দী

স্টিলের ফ্রেম দিয়ে সুরক্ষিত বালতি ধরুন

আর্দ্রতা-প্রুফ প্যাকেজিং দিয়ে মোড়ানো গার্ডার

আকারের উপর নির্ভর করে কন্টেইনার বা বাল্ক চালান



10. অন-সাইট ইনস্টলেশন এবং কমিশনিং

রানওয়ে বিমগুলিতে ক্রেন ব্রিজ এবং শেষ গাড়িগুলি ইনস্টল করা হয়েছে৷

ট্রলি এবং দখল একত্রিত এবং তারের

রেল সারিবদ্ধকরণ এবং চাকা ক্রমাঙ্কন

অন-সাইট নিয়ন্ত্রণ সিস্টেম ডিবাগিং

অপারেটর প্রশিক্ষণ এবং নিরাপত্তা নির্দেশ



11. চূড়ান্ত স্বীকৃতি

চূড়ান্ত লোড পরীক্ষা অনসাইট সঞ্চালিত

পরিদর্শন প্রতিবেদন প্রদান করা হয়েছে

ওয়ারেন্টি নথি জারি করা হয়েছে

কর্মশালার দৃশ্য:

সংস্থাটি একটি বুদ্ধিমান সরঞ্জাম পরিচালনার প্ল্যাটফর্ম ইনস্টল করেছে, এবং হ্যান্ডলিং এবং ওয়েল্ডিং রোবটের 310 সেট (সেট) ইনস্টল করেছে। পরিকল্পনাটি সম্পূর্ণ হওয়ার পরে, 500 টিরও বেশি সেট (সেট) থাকবে এবং সরঞ্জাম নেটওয়ার্কিং রেট 95%. 32 ওয়েল্ডিং লাইনে পৌঁছাবে, 50টি ইনস্টল করার পরিকল্পনা করা হয়েছে, এবং সমগ্র পণ্য লাইনের অটোমেশন রেট 85% এ পৌঁছেছে৷
