25 মিটার স্প্যান গ্যান্ট্রি ক্রেন
পণ্য ভূমিকা
25- মিটার স্প্যান গ্যান্ট্রি ক্রেনের পরিচিতি
A 25- মিটার স্প্যান গ্যান্ট্রি ক্রেনএক ধরণের ওভারহেড উত্তোলন সরঞ্জাম যা একটি ওয়ার্কস্পেসকে বিস্তৃত করার জন্য ডিজাইন করা হয়েছে, সাধারণত শিপইয়ার্ডস, নির্মাণ সাইট এবং উত্পাদন কেন্দ্রের মতো শিল্প সেটিংসে ব্যবহৃত হয়। ওভারহেড ক্রেনগুলির বিপরীতে যা বিল্ডিং সাপোর্ট স্ট্রাকচারের প্রয়োজন, গ্যান্ট্রি ক্রেনগুলি তাদের নিজস্ব পায়ে দাঁড়িয়ে রেল বা চাকাগুলিতে চলে যায় এবং এগুলি অত্যন্ত বহুমুখী এবং মোবাইল করে তোলে।
দ্য25- মিটার স্প্যানগ্যান্ট্রি ক্রেনের পাগুলির মধ্যে অনুভূমিক দূরত্বকে নির্দেশ করে, এটি কার্যকরভাবে কভার এবং পরিষেবা দিতে পারে এমন অঞ্চলের প্রস্থকে সংজ্ঞায়িত করে। এই স্প্যানের আকারটি বৃহত, ভারী বা ভারী লোডগুলি পরিচালনা করার জন্য উপযুক্ত করে তোলে যার জন্য প্রশস্ত কভারেজ প্রয়োজন যেমন স্টিলের মরীচি, প্রিসাস্ট কংক্রিট বিভাগ বা পাত্রে।
এই আকারের গ্যান্ট্রি ক্রেনগুলি প্রায়শই দক্ষ, নিরাপদ এবং সুনির্দিষ্ট উপাদান হ্যান্ডলিং নিশ্চিত করতে বৈদ্যুতিক উত্তোলন, ট্রলি এবং উন্নত নিয়ন্ত্রণ সিস্টেম দিয়ে সজ্জিত থাকে। তারা হিসাবে কনফিগার করা যেতে পারেএকক গার্ডারবাডাবল-গার্ডারউত্তোলনের প্রয়োজনীয়তা, লোড ক্ষমতা এবং অপারেশনাল পরিবেশের উপর নির্ভর করে ক্রেনগুলি।
অ্যাপ্লিকেশনগুলিতে যেখানে নমনীয়তা, উচ্চ উত্তোলন ক্ষমতা এবং প্রশস্ত অপারেশনাল পরিসীমা অপরিহার্য, সেখানে 25- মিটার স্প্যান গ্যান্ট্রি ক্রেন একটি নির্ভরযোগ্য এবং ব্যয়বহুল সমাধান হিসাবে দাঁড়িয়েছে।
রেটেড লোডিং ক্ষমতা: 5 টন, 10 টন, 100 টন, কাস্টমাইজড, 16\/3.2 টন, 20\/5 টন, 32\/5 টন, 50\/10 টন
সর্বোচ্চ উত্তোলন উচ্চতা: 40 মি, কাস্টমাইজড
স্প্যান: 35 মি বা ক্লায়েন্টদের দাবি
ওয়ারেন্টি: 1 বছর
ওজন (কেজি): 20000 কেজি
মূল উপাদানগুলি: পিএলসি, ইঞ্জিন, বিয়ারিং, গিয়ারবক্স, মোটর, চাপ জাহাজ, গিয়ার, পাম্প
নিয়ন্ত্রণের উপায়: ক্যাব, ওয়্যারলেস রিমোট কন্ট্রোল বা কাস্টমাইজড
ছবি এবং উপাদান
1. ব্রিজ\/গার্ডার
অনুভূমিক মরীচি যা 25- মিটার দূরত্বে বিস্তৃত।
হতে পারেএকক গার্ডারবাডাবল-গার্ডারলোড প্রয়োজনীয়তার উপর নির্ভর করে।
ট্রলি এবং উত্তোলন ব্যবস্থা সমর্থন করে যা স্প্যানের সাথে চলে।
পা (সমর্থন)
উল্লম্ব কাঠামো যা সেতুটি সমর্থন করে।
ক্রেন ডিজাইনের উপর নির্ভর করে সাধারণত দুই বা চারটি।
ইস্পাত থেকে তৈরি এবং শক্তি এবং স্থিতিশীলতার জন্য ডিজাইন করা
.
ট্রলি
ব্রিজ বরাবর অনুভূমিকভাবে সরানো হয়।
উত্তোলন বহন করে এবং লোডগুলির পাশাপাশি থেকে পাশের চলাচলের অনুমতি দেয়।
হতে পারেশীর্ষে চলমানবাআন্ডারস্লুং.
উত্তোলন
উত্তোলন ব্যবস্থা যা বোঝা উত্থাপন করে এবং হ্রাস করে।
বৈদ্যুতিক বা জলবাহী হতে পারে।
ট্রলির সাথে সংযুক্ত এবং প্রয়োজনীয় উত্তোলন ক্ষমতা অনুযায়ী রেট দেওয়া।
3. ক্যারিজেজ করুন
প্রতিটি পায়ের গোড়ায় অবস্থিত।
রেল (রেল-মাউন্টেড) বা মাটিতে (রাবার-ক্লান্ত) বরাবর চালিত চাকা দিয়ে সজ্জিত।
পুরো ক্রেনটিকে কর্মক্ষেত্রের দৈর্ঘ্য বরাবর ভ্রমণ করার অনুমতি দিন।
4. ড্রাইভ মেকানিজম
মোটর, গিয়ারবক্স এবং ব্রেক যা ক্রেন আন্দোলন শক্তি অন্তর্ভুক্ত।
সেতু ভ্রমণ, ট্রলি আন্দোলন এবং উত্তোলনের অপারেশনের জন্য পৃথক ড্রাইভ।
মসৃণ নিয়ন্ত্রণের জন্য ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) অন্তর্ভুক্ত থাকতে পারে।
5. ট্রলি ট্র্যাভেলিং মেকানিজম
1. একটি শিল্প গ্যান্ট্রি ক্রেনের ট্রলি ট্র্যাভেলিং মেকানিজম ক্রেনের মূল মরীচি বা গ্যান্ট্রি বরাবর অনুভূমিকভাবে উত্তোলন বা উত্তোলনের প্রক্রিয়াটি সরিয়ে নেওয়ার জন্য দায়ী। এটি ক্রেনটিকে ট্রান্সভার্স দিকের মধ্যে সঠিকভাবে লোডটি অবস্থান করতে দেয়।
২. ট্রলি ট্র্যাভেলিং মেকানিজমে বেশ কয়েকটি মূল উপাদান রয়েছে:
ট্রলি ভ্রমণ ব্যবস্থার উপাদানগুলি
ড্রাইভ ইউনিট: সাধারণত একটি বৈদ্যুতিক মোটর, ড্রাইভ ইউনিট ট্রলি সরানোর শক্তি সরবরাহ করে। মোটরটির আকার এবং ক্ষমতা ক্রেনের উত্তোলন ক্ষমতা এবং ট্রলির প্রয়োজনীয় গতির উপর নির্ভর করে।
গিয়ারবক্স: গিয়ারবক্সটি মোটর আউটপুটটির উচ্চ গতি ট্রলির ভ্রমণের জন্য উপযুক্ত কম গতিতে হ্রাস করে। এটি টর্ককেও বাড়িয়ে তোলে, যা উত্তোলন প্রক্রিয়া এবং কোনও সংযুক্ত লোড সরানোর জন্য প্রয়োজনীয়।
চাকা বা রোলার: ট্রলি চাকা বা রোলারগুলিতে চড়ে যা অক্ষগুলিতে মাউন্ট করা হয়। এই চাকাগুলি বা রোলারগুলি মূল মরীচিগুলিতে ফ্ল্যাঞ্জ বা ট্র্যাকগুলি বরাবর ভ্রমণ করে, যাতে ট্রলিকে পিছনে পিছনে যেতে দেয়।
ব্রেক সিস্টেম: একটি ব্রেকিং সিস্টেমটি তার চলাচল নিয়ন্ত্রণ করতে এবং প্রয়োজনে অবস্থানে ধরে রাখতে ট্রলিতে সংহত করা হয়। এটি একটি যান্ত্রিক ব্রেক, ইলেক্ট্রোমেকানিকাল ব্রেক বা একটি গতিশীল ব্রেকিং সিস্টেম হতে পারে।
3. ট্রান্সভার্স দিকের লোডের সুনির্দিষ্ট অবস্থানের জন্য ট্রলি ভ্রমণ প্রক্রিয়াটি গুরুত্বপূর্ণ। এটি ক্রেনকে গ্যান্ট্রির দৈর্ঘ্য বরাবর বিভিন্ন পয়েন্টে সঠিকভাবে লোড স্থাপন করতে দেয়। ট্রলি প্রক্রিয়াটি সুচারুভাবে এবং নিরাপদে কাজ করে তা নিশ্চিত করার জন্য যথাযথ রক্ষণাবেক্ষণ এবং নিয়মিত পরিদর্শন প্রয়োজনীয়। এই প্রক্রিয়াটির সাথে যে কোনও সমস্যা ক্রেনের অপারেশনাল দক্ষতা এবং সুরক্ষাকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে, এটি কোনও সমস্যা তাত্ক্ষণিকভাবে সমাধান করা গুরুত্বপূর্ণ করে তোলে।
6.ক্রেন চাকা
1. একটি শিল্প গ্যান্ট্রি ক্রেনের ক্রেন হুইল একটি সমালোচনামূলক উপাদান যা ক্রেনকে তার রানওয়ে বিম বা রেলগুলির সাথে যেতে দেয়। এই চাকাগুলি ক্রেনের ওজন, এর লোড এবং অপারেশন চলাকালীন যে কোনও অতিরিক্ত গতিশীল বাহিনীকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।
২. এখানে ক্রেন চাকার মূল বৈশিষ্ট্য এবং কার্যাদি রয়েছে:
ক্রেন চাকার বৈশিষ্ট্য
উপাদান: ক্রেন চাকাগুলি সাধারণত উচ্চ-শক্তি উপকরণ যেমন ইস্পাত বা কাস্ট লোহার মতো তৈরি করা হয় যাতে তারা ভারী বোঝা এবং চাপগুলি উত্তোলনের সাথে জড়িত চাপগুলি সহ্য করতে পারে তা নিশ্চিত করার জন্য।
আকার এবং কনফিগারেশন: চাকার আকার ক্রেনের ক্ষমতা এবং নকশার উপর নির্ভর করে পরিবর্তিত হয়। ভারী ক্রেনগুলির জন্য আরও সমানভাবে লোড বিতরণ করার জন্য এগুলি বড় হতে পারে। এক্সেল প্রতি চাকার সংখ্যা এবং ক্রেন প্রতি অক্ষের সংখ্যাও নকশার প্রয়োজনীয়তার ভিত্তিতে পৃথক হতে পারে।
৩. ক্রেন চাকাগুলি শিল্প গ্যান্ট্রি ক্রেনগুলির গতিশীলতা এবং স্থিতিশীলতায় গুরুত্বপূর্ণ ভূমিকা পালন করে। তারা মসৃণ ভ্রমণের অনুমতি দেওয়ার সময় ক্রেনের ওজন এবং এর লোড রানওয়ে বিম বা রেলগুলিতে স্থানান্তর করার জন্য দায়বদ্ধ। ক্রেনের চলাচলের স্থায়িত্ব এবং দক্ষতা মূলত এই চাকার গুণমান এবং অবস্থার উপর নির্ভর করে।
৪. ক্রেন চাকাগুলির প্রপার রক্ষণাবেক্ষণ, নিয়মিত পরিদর্শন এবং জীর্ণ উপাদানগুলির সময়োপযোগী প্রতিস্থাপন সহ ক্রেনের নিরাপদ এবং নির্ভরযোগ্য অপারেশনের জন্য গুরুত্বপূর্ণ। চাকা রক্ষণাবেক্ষণ অবহেলা করা ডাউনটাইম, দক্ষতা হ্রাস এবং সম্ভাব্য সুরক্ষার ঝুঁকি বাড়িয়ে তুলতে পারে।
 |
 |
 |
7. ক্রেন হুক
1. একটি শিল্প গ্যান্ট্রি ক্রেনের ক্রেন হুক একটি সমালোচনামূলক উপাদান যা ক্রেনকে বিভিন্ন বোঝা তুলতে এবং স্থানান্তর করতে দেয়। হুক হ'ল ক্রেনের উত্তোলন ব্যবস্থা এবং লোডের মধ্যে যোগাযোগের বিন্দু, এটি নিরাপদ এবং দক্ষ ক্রিয়াকলাপের জন্য এটি একটি গুরুত্বপূর্ণ ইন্টারফেস হিসাবে তৈরি করে।
2. এখানে ক্রেন হুকগুলির মূল বৈশিষ্ট্য এবং কার্যাদি রয়েছে:
ক্রেন হুকের বৈশিষ্ট্য
উপাদান: ক্রেন হুকগুলি সাধারণত উচ্চ-শক্তি ইস্পাত বা অ্যালো স্টিল থেকে তৈরি করা হয় যাতে তারা নিশ্চিত করে যে তারা উত্তোলনের সাথে জড়িত ভারী বোঝা সহ্য করতে পারে। উপাদানটি তার স্থায়িত্ব এবং পরিধান এবং টিয়ার প্রতিরোধের জন্য বেছে নেওয়া হয়
নকশা: হুকের নকশায় শীর্ষে একটি খোলার অন্তর্ভুক্ত রয়েছে যেখানে এটি উত্তোলন দড়ি, চেইন বা অন্যান্য উত্তোলন ডিভাইসের সাথে সংযুক্ত থাকে। হুকের নীচের অংশে একটি বাঁকা আকার রয়েছে যা এটি লোডের উপর উত্তোলন পয়েন্টগুলির সাথে নিরাপদে জড়িত থাকতে দেয়।
সুরক্ষা ল্যাচ: লোডটি দুর্ঘটনাক্রমে পিছলে যাওয়া থেকে রোধ করতে অনেকগুলি হুক একটি সুরক্ষা ল্যাচ বা লকিং প্রক্রিয়া দিয়ে সজ্জিত। পছন্দসই স্থানে লোড প্রকাশের জন্য এই ল্যাচটি ম্যানুয়ালি খুলতে হবে।
লোড রেটিং: প্রতিটি হুক নির্দিষ্ট সর্বোচ্চ লোডের জন্য রেট দেওয়া হয়, এবং প্রবিধানগুলির সাথে সুরক্ষা এবং সম্মতি নিশ্চিত করার জন্য উদ্দেশ্যযুক্ত লোডগুলির জন্য রেট করা হুকগুলি ব্যবহার করা অপরিহার্য।
 |
 |
 |
বিদ্যুৎ সরবরাহ ব্যবস্থা
ক্রেনকে বিদ্যুৎ সরবরাহ করে।
একটি হতে পারেকেবল রিল, ফেস্টুন সিস্টেম, বাকন্ডাক্টর বার সিস্টেম.
চলন্ত অংশগুলিতে নিরাপদ এবং নির্ভরযোগ্য শক্তি সংক্রমণ নিশ্চিত করে।
.

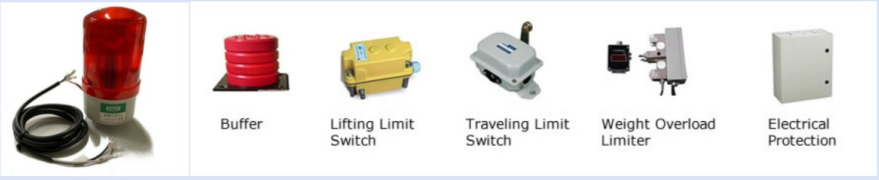

শব্দ এবং হালকা অ্যালার্ম সিস্টেম এবং সীমাবদ্ধ সুইচ
1. ইন্ডাস্ট্রিয়াল গ্যান্ট্রি ক্রেনগুলি একটি শব্দ এবং হালকা অ্যালার্ম সিস্টেম এবং সুরক্ষা এবং অপারেশনাল দক্ষতা বাড়ানোর জন্য সীমাবদ্ধ সুইচগুলি দিয়ে সজ্জিত। এই উপাদানগুলি দুর্ঘটনা প্রতিরোধে এবং ক্রেনটি তার মনোনীত পরামিতিগুলির মধ্যে কাজ করে তা নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।
2. সাউন্ড এবং হালকা অ্যালার্ম সিস্টেম
শব্দ এবং হালকা অ্যালার্ম সিস্টেমটি ক্রেনের আশেপাশে কর্মীদের তার অপারেশনাল স্ট্যাটাস সম্পর্কে সতর্ক করার জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি এমন পরিবেশে বিশেষভাবে গুরুত্বপূর্ণ যেখানে ক্রেন শ্রমিকদের নিকটবর্তী স্থানে কাজ করে বা যেখানে দৃশ্যমানতা সীমাবদ্ধ।
3. লিমিট সুইচ
সীমাবদ্ধ সুইচগুলি হ'ল বৈদ্যুতিন ডিভাইস যা শিল্প গ্যান্ট্রি ক্রেনগুলিতে সমালোচনামূলক সুরক্ষা বৈশিষ্ট্য হিসাবে কাজ করে। তারা ক্রেন বা এর উপাদানগুলির অবস্থান সনাক্ত করে এবং যখন ক্রেনটি তার অপারেশনাল সীমাতে পৌঁছায়, সম্ভাব্য দুর্ঘটনা এবং ক্ষতি রোধ করে তখন শক্তি কেটে দেয়।
৪. শব্দ এবং হালকা অ্যালার্ম সিস্টেম এবং সীমাবদ্ধ সুইচগুলি শিল্প গ্যান্ট্রি ক্রেনের নিরাপদ ক্রিয়াকলাপের সাথে অবিচ্ছেদ্য। অ্যালার্ম সিস্টেমটি নিশ্চিত করে যে কর্মীরা ক্রেনের আন্দোলন এবং অপারেশনাল স্ট্যাটাস সম্পর্কে সচেতন, সংঘর্ষের ঝুঁকি বা অন্যান্য বিপদের ঝুঁকি হ্রাস করে। অন্যদিকে সীমাবদ্ধ সুইচগুলি, ক্রেনটিকে তার নকশার সীমা ছাড়িয়ে অপারেটিং থেকে শারীরিকভাবে প্রতিরোধ করে সুরক্ষা স্বয়ংক্রিয় করুন। একসাথে, এই সিস্টেমগুলি একটি নিরাপদ কর্মক্ষেত্রে অবদান রাখে এবং ক্রেন সরঞ্জাম এবং এর চারপাশে কর্মরত কর্মী উভয়কেই রক্ষা করে। এই সিস্টেমগুলির যথাযথ রক্ষণাবেক্ষণ এবং নিয়মিত পরীক্ষাগুলি নির্ভরযোগ্য এবং কার্যকরভাবে কাজ করে তা নিশ্চিত করার জন্য প্রয়োজনীয়।
10. সাফটি সিস্টেম
সীমা সুইচ: উত্তোলন বা ট্রলির ওভার ট্র্যাভেল প্রতিরোধ করুন।
অ্যান্টি-সংঘর্ষ ব্যবস্থা: বিশেষত বহু-ক্রেন অপারেশনগুলিতে গুরুত্বপূর্ণ।
লোড সূচক: রেটযুক্ত ক্ষমতার মধ্যে নিরাপদ উত্তোলন নিশ্চিত করুন।
11. কন্ট্রোল মোড
1. ম্যানুয়াল নিয়ন্ত্রণ
সরাসরি হস্তক্ষেপ: ক্রেন অপারেটর সরাসরি হ্যান্ডহিলস, লিভারস বা পুশ বোতামগুলি ব্যবহার করে ক্রেনের উত্তোলন এবং ভ্রমণের চলাচলগুলি সরাসরি নিয়ন্ত্রণ করে। এই মোডে দক্ষ অপারেটরগুলির প্রয়োজন যারা লোডের কাঙ্ক্ষিত অবস্থান অর্জনের জন্য ম্যানুয়ালি সিঙ্ক্রোনাইজ করতে পারেন।
সাধারণ প্রক্রিয়া: ম্যানুয়াল নিয়ন্ত্রণ সিস্টেমগুলি সাধারণত নকশায় সহজ এবং জটিল ব্যর্থতার ঝুঁকিতে কম হতে পারে।
সীমিত নির্ভুলতা: ক্রেনের আন্দোলনের যথার্থতা অপারেটরের দক্ষতা এবং অভিজ্ঞতার মধ্যে সীমাবদ্ধ।
2.সেমি-স্বয়ংক্রিয় নিয়ন্ত্রণ
সহায়তায় অপারেশন: ক্রেন অপারেটর ক্রেনকে কমান্ড করার জন্য জয়স্টিকস বা প্যাডেল স্যুইচগুলির মতো নিয়ন্ত্রণ ডিভাইসগুলি ব্যবহার করে তবে সিস্টেমটিতে স্বয়ংক্রিয় বৈশিষ্ট্যগুলি অন্তর্ভুক্ত রয়েছে যা গতি এবং সিঙ্ক্রোনাইজেশন নিয়ন্ত্রণে সহায়তা করে।
বর্ধিত সুরক্ষা: আধা-স্বয়ংক্রিয় সিস্টেমে প্রায়শই লোড সীমা বা ভ্রমণের সীমাতে স্বয়ংক্রিয় স্টপগুলির মতো সুরক্ষা বৈশিষ্ট্য অন্তর্ভুক্ত থাকে।
উন্নত দক্ষতা: এই সিস্টেমগুলি অত্যন্ত দক্ষ অপারেটরদের প্রয়োজনীয়তা হ্রাস করে অপারেশনাল দক্ষতা উন্নত করতে পারে।
3.ভাবে স্বয়ংক্রিয় নিয়ন্ত্রণ
প্রোগ্রামেবল লজিক কন্ট্রোলার (পিএলসি): ক্রেনের ক্রিয়াকলাপগুলি একটি পিএলসি দ্বারা পরিচালিত হয়, যা স্বয়ংক্রিয়ভাবে অপারেশনের নির্দিষ্ট ক্রমগুলি সম্পাদনের জন্য প্রোগ্রাম করা যেতে পারে।
সুনির্দিষ্ট নিয়ন্ত্রণ: সম্পূর্ণ স্বয়ংক্রিয় সিস্টেমগুলি ক্রেনের গতিবিধির উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করে, যাতে জটিল কৌশলগুলি ধারাবাহিকভাবে সম্পাদন করার অনুমতি দেয়।
হ্রাস মানব ত্রুটি: স্বয়ংক্রিয় সিস্টেমগুলি মানুষের ত্রুটির সম্ভাবনা হ্রাস করে, সুরক্ষা এবং নির্ভরযোগ্যতা বাড়ায়।
রিমোট অপারেশন: কিছু ক্ষেত্রে, সম্পূর্ণ স্বয়ংক্রিয় ক্রেনগুলি দূরবর্তীভাবে পরিচালিত হতে পারে, অপারেটরটিকে সম্ভাব্য বিপজ্জনক পরিবেশ থেকে সরিয়ে দেয়।
4.রেডিয়ো নিয়ন্ত্রণ
ওয়্যারলেস অপারেশন: ক্রেন অপারেটর দূর থেকে ক্রেনটি নিয়ন্ত্রণ করতে রেডিও ট্রান্সমিটার ব্যবহার করে, যা পরিবেশে বিশেষভাবে কার্যকর হতে পারে যেখানে ক্রেনের সাথে ভিজ্যুয়াল যোগাযোগ সীমাবদ্ধ।
বর্ধিত নমনীয়তা: রেডিও নিয়ন্ত্রণ অপারেটরদের ক্রেনের নিয়ন্ত্রণ বজায় রেখে কাজের ক্ষেত্রের চারপাশে অবাধে চলাচল করতে দেয়।
সুরক্ষা বিবেচনা: ক্রেনের হস্তক্ষেপ বা অননুমোদিত অপারেশন রোধ করতে যথাযথ ফ্রিকোয়েন্সি পরিচালনা এবং সুরক্ষা ব্যবস্থা অবশ্যই থাকতে হবে।
5.computer নিয়ন্ত্রণ
উন্নত সিস্টেমগুলি: কিছু গ্যান্ট্রি ক্রেনগুলি কম্পিউটার সিস্টেমগুলি নিয়োগ করতে পারে যা মেশিন ভিশন, কৃত্রিম বুদ্ধিমত্তা এবং ডেটা বিশ্লেষণের মতো উন্নত বৈশিষ্ট্যগুলিকে একীভূত করতে অপারেশনগুলি অনুকূল করতে।
ডেটা সংগ্রহ: কম্পিউটার-নিয়ন্ত্রিত ক্রেনগুলি অপারেশনাল ডেটা সংগ্রহ করতে পারে, যা রক্ষণাবেক্ষণ পরিকল্পনা এবং অপারেশনাল অপ্টিমাইজেশনের জন্য ব্যবহার করা যেতে পারে।
ইন্টারফেস বিকল্পগুলি: অপারেটররা টাচ স্ক্রিন বা অন্যান্য উন্নত ইন্টারফেসের মাধ্যমে ক্রেনের সাথে যোগাযোগ করতে পারে, বিশদ প্রতিক্রিয়া এবং নিয়ন্ত্রণ বিকল্প সরবরাহ করে।
12. স্কেচ
প্রধান প্রযুক্তিগত
সুবিধা
এখানে কী আছেসুবিধাএকটি25- মিটার স্প্যান গ্যান্ট্রি ক্রেন:
একটি 25- মিটার স্প্যান গ্যান্ট্রি ক্রেনের সুবিধা
প্রশস্ত কভারেজ অঞ্চল
25- মিটার স্প্যান একটি বৃহত কর্মক্ষেত্র জুড়ে দক্ষ উপাদান হ্যান্ডলিংয়ের জন্য অনুমতি দেয়।
দীর্ঘ বা ভারী লোডগুলি পরিচালনা করার জন্য আদর্শ যা নিরাপদে চালিত করতে বিস্তৃত স্প্যান প্রয়োজন।
সমর্থন কাঠামো নির্মাণের প্রয়োজন নেই
গ্যান্ট্রি ক্রেনগুলি স্ব-সমর্থক, স্থায়ী বিল্ডিং কলাম বা রানওয়ে বিমের প্রয়োজনীয়তা দূর করে।
নির্মাণ এবং কাঠামোগত পরিবর্তন ব্যয় হ্রাস করে।
উচ্চ উত্তোলন ক্ষমতা
অ্যাপ্লিকেশন প্রয়োজনের উপর নির্ভর করে ভারী বোঝা হ্যান্ডেল করার জন্য ডিজাইন করা যেতে পারে।
শিপ বিল্ডিং, ইস্পাত বানোয়াট, কংক্রিট প্রিসেক্টিং এবং পোর্ট অপারেশনগুলির মতো শিল্পগুলির জন্য উপযুক্ত।
নমনীয়তা এবং গতিশীলতা
স্থির-পাথ বা মুক্ত চলাচল সরবরাহ করে রেল-মাউন্ট বা রাবার-টাইড হতে পারে।
ওয়ার্কসাইট বা সুবিধার বিভিন্ন ক্ষেত্রে সহজেই স্থানান্তরিত হয়।
কাস্টমাইজযোগ্য ডিজাইন
একক বা ডাবল গার্ডার, বিভিন্ন উত্তোলন ব্যবস্থা এবং অটোমেশন বৈশিষ্ট্যগুলির সাথে তৈরি করা যেতে পারে।
টেলিস্কোপিং পা বা অ্যাডজাস্টেবল স্প্যানগুলির মতো al চ্ছিক বৈশিষ্ট্যগুলি উপলব্ধ।
অপারেশনাল দক্ষতা বৃদ্ধি
এক্স, ওয়াই এবং জেড অক্ষ (ভ্রমণ, ট্রলি এবং উত্তোলন) বরাবর একযোগে চলাচল।
ম্যানুয়াল হ্যান্ডলিং হ্রাস করে এবং কর্মপ্রবাহকে গতি দেয়।
উন্নত সুরক্ষা
আধুনিক সুরক্ষা সিস্টেম যেমন সীমা সুইচ, অ্যান্টি-সংঘর্ষ ডিভাইস এবং ওভারলোড সুরক্ষা সহ সজ্জিত।
শ্রমিকের সুরক্ষা বাড়ায় এবং দুর্ঘটনার ঝুঁকি হ্রাস করে।
কম অপারেটিং ব্যয়
টাওয়ার ক্রেন বা ফিক্সড ওভারহেড ক্রেনগুলির সাথে তুলনা করে, গ্যান্ট্রি ক্রেনগুলি নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য আরও সাশ্রয়ী হতে পারে।
সহজ রক্ষণাবেক্ষণ এবং কম স্থায়ী ইনস্টলেশন দীর্ঘমেয়াদী ব্যয় হ্রাস করে।
আবেদন:
1. পরিচালনা ও উত্পাদন
ভারী যন্ত্রপাতি সমাবেশ: যে শিল্পগুলিতে বড় মেশিনগুলির সমাবেশের প্রয়োজন হয়, একটি 30 টি গ্যান্ট্রি ক্রেন সমাবেশ প্রক্রিয়া চলাকালীন নির্ভুলতা নিশ্চিত করে, উপাদানগুলিকে নির্ভুলতার সাথে জায়গায় স্থানান্তরিত করতে পারে।
পণ্য পরিবহন: কারখানার মধ্যে, এই ক্রেনগুলি ভারী উপকরণ বা একত্রিত পণ্যগুলিকে উত্পাদন এক পর্যায়ে থেকে অন্য পর্যায়ে পরিবহন করে, ২. পরিচালিত প্রক্রিয়াটিকে সহজতর করে।
নির্মাণ ও সিভিল ইঞ্জিনিয়ারিং
প্রাকস্টাস্ট উপাদানগুলি হ্যান্ডলিং: প্রাকাস্ট কংক্রিট উপাদানগুলি ব্যবহার করে নির্মাণ প্রকল্পগুলির জন্য, একটি 30 টি গ্যান্ট্রি ক্রেন এই ভারী টুকরোগুলি দক্ষতার সাথে ইনস্টল করতে পারে, ইনস্টলেশন সময় এবং শ্রম ব্যয় হ্রাস করে।
ব্রিজ নির্মাণ: সেতু বিল্ডিং প্রকল্পগুলিতে, এই ক্রেনগুলি বিম বা অন্যান্য কাঠামোগত উপাদানগুলি তাদের মনোনীত অবস্থানে সঠিকভাবে উত্তোলন এবং স্থাপন করতে ব্যবহৃত হয়।
3. শিপিং এবং পোর্ট অপারেশন
কার্গো লোডিং এবং আনলোডিং: বন্দরগুলিতে, একটি 30 টি গ্যান্ট্রি ক্রেন জাহাজ বা ট্রাকগুলিতে পাত্রে এবং ভারী কার্গো লোড করা এবং আনলোড করার ক্ষেত্রে সহায়ক ভূমিকা পালন করে, জাহাজগুলির জন্য দ্রুত টার্নআরাউন্ড সময়কে সহজতর করে তোলে।
গুদাম লজিস্টিকস: বড় গুদামগুলিতে, বিশেষত যারা স্টিলের কয়েল বা বড় যন্ত্রের মতো ভারী আইটেম সংরক্ষণ করে, এই ক্রেনগুলি আরও অ্যাক্সেসযোগ্য এবং নিরাপদে স্টোরেজ পরিচালনা করে।
4. রেইলরোড এবং বিমানবন্দর অবকাঠামো
রেল রক্ষণাবেক্ষণ: রেল ট্র্যাকগুলি রক্ষণাবেক্ষণ এবং মেরামতের জন্য, একটি 30 টি গ্যান্ট্রি ক্রেন ভারী রেলগুলি উত্তোলন করতে এবং স্থানান্তর করতে পারে বা স্লিপারগুলি প্রতিস্থাপন করতে পারে, পরিষেবাগুলিতে বিঘ্নকে হ্রাস করে।
বিমান রক্ষণাবেক্ষণ: বিমান রক্ষণাবেক্ষণ হ্যাঙ্গারগুলিতে, এই ক্রেনগুলি ইঞ্জিন বা অন্যান্য ভারী উপাদানগুলি পরিদর্শন বা মেরামতের জন্য উত্তোলনের জন্য ব্যবহৃত হয়।
5. এনার্জি এবং ইউটিলিটিস
পারমাণবিক বিদ্যুৎকেন্দ্র: পারমাণবিক শিল্পে, গ্যান্ট্রি ক্রেনগুলি ভারী তেজস্ক্রিয় উপাদানগুলি পরিচালনা ও অবস্থান নির্ধারণের জন্য ব্যবহৃত হয়, সুরক্ষা এবং নির্ভুলতা নিশ্চিত করে।
উইন্ড টারবাইন ইনস্টলেশন: উইন্ড টারবাইনগুলি একত্রিত করার জন্য, একটি 30 টি গ্যান্ট্রি ক্রেন ভারী ন্যাসেল বা রটার ব্লেডগুলিকে জায়গায় তুলতে পারে, ইনস্টলেশন প্রক্রিয়াটিকে সহজ করে তোলে।
6. মাইনিং এবং কোয়ারিং
রক ট্রান্সপোর্ট: খনির ক্রিয়াকলাপগুলিতে, গ্যান্ট্রি ক্রেনগুলি এক্সট্রাকশন সাইট থেকে প্রক্রিয়াজাতকরণ অঞ্চল বা পরিবহন সিস্টেমে শিলা পরিবহন করে।
সরঞ্জাম রক্ষণাবেক্ষণ: ভারী খনির সরঞ্জামগুলি প্রায়শই রক্ষণাবেক্ষণ বা অংশগুলির প্রতিস্থাপনের প্রয়োজন হয়; একটি 30 টি গ্যান্ট্রি ক্রেন সহজেই এই উপাদানগুলি তুলতে পারে।
ক্রেনউত্পাদন পদ্ধতি
1। ডিজাইন এবং ইঞ্জিনিয়ারিং
বিস্তারিত ইঞ্জিনিয়ারিং: মূল মরীচি, উত্তোলন, ট্রলি, শেষ ক্যারিজেস এবং অন্যান্য উপাদানগুলি সহ বিশদ ইঞ্জিনিয়ারিং অঙ্কন এবং স্পেসিফিকেশন বিকাশ করুন।
সিমুলেশন এবং মডেলিং: ক্রেনের কার্যকারিতা মডেল করতে এবং এর নকশাকে অনুকূল করতে কম্পিউটার-সহায়ক ডিজাইন (সিএডি) এবং সিমুলেশন সরঞ্জামগুলি ব্যবহার করুন।
2। উপাদান নির্বাচন
উপাদান স্পেসিফিকেশন: শক্তি, স্থায়িত্ব এবং তাপ প্রতিরোধের প্রয়োজনীয়তা পূরণ করে এমন উচ্চ-মানের উপকরণ নির্বাচন করুন। সাধারণ উপকরণগুলির মধ্যে উচ্চ-শক্তি ইস্পাত, অ্যালো এবং বিশেষায়িত আবরণ অন্তর্ভুক্ত।
সংগ্রহ: অনুমোদিত সরবরাহকারীদের কাছ থেকে উত্স উপকরণগুলি নিশ্চিত করে যে তারা প্রয়োজনীয় গুণমান এবং শংসাপত্রের মানগুলি পূরণ করে।
3। উপাদান বানোয়াট
কাটা এবং আকার দেওয়া: প্রয়োজনীয় উপাদানগুলিতে যেমন বিম, কলাম এবং বন্ধনীগুলিতে কাঁচামাল কাটা এবং আকার দেয়। এটিতে প্লাজমা কাটিয়া, লেজার কাটিয়া এবং মেশিনিংয়ের মতো প্রক্রিয়া জড়িত থাকতে পারে W এর মধ্যে মূল মরীচি, শেষের গাড়ি এবং অন্যান্য লোড-বহনকারী অংশগুলি ld ালাই অন্তর্ভুক্ত রয়েছে।
4। সমাবেশ
উপ-সমাবেশ: হোস্টিং সিস্টেম, ট্রলি এবং শেষের ক্যারিজেজের মতো পৃথক উপাদানগুলি সাব-অ্যাসেম্বলিতে একত্রিত করুন। এর মধ্যে অংশগুলি একসাথে ফিট করার এবং যথাযথ প্রান্তিককরণ নিশ্চিত করা জড়িত Main এর মধ্যে মূল মরীচিটিতে উত্তোলন এবং ট্রলি মাউন্ট করা, শেষের গাড়িগুলি সংযুক্ত করা এবং নিয়ন্ত্রণ ব্যবস্থা ইনস্টল করা অন্তর্ভুক্ত রয়েছে।
5 .. সিস্টেমের সংহতকরণ
বৈদ্যুতিক সিস্টেম: মোটর, নিয়ন্ত্রণ প্যানেল, তারের এবং সেন্সর সহ বৈদ্যুতিক উপাদানগুলি ইনস্টল করুন। নিশ্চিত করুন যে ক্রেনের বৈদ্যুতিক সিস্টেমগুলি সঠিকভাবে সংহত এবং পরীক্ষা করা হয়েছে।
নিয়ন্ত্রণ ব্যবস্থা: প্রোগ্রামেবল লজিক কন্ট্রোলার (পিএলসি), রিমোট কন্ট্রোল এবং সুরক্ষা ডিভাইসগুলির মতো নিয়ন্ত্রণ সিস্টেমগুলি প্রয়োগ এবং কনফিগার করুন। নিয়ন্ত্রণ সিস্টেমগুলি সঠিকভাবে কাজ করে এবং ক্রমাঙ্কিত হয় তা যাচাই করুন।
6 .. পরীক্ষা এবং গুণমানের নিশ্চয়তা
প্রাক-অপারেশনাল টেস্টিং: লোড টেস্টিং, উত্তোলন এবং ভ্রমণ প্রক্রিয়াগুলির অপারেশনাল টেস্টিং এবং নিয়ন্ত্রণ সিস্টেমের চেক সহ ক্রেনের কার্যকারিতা যাচাই করার জন্য প্রাক-অপারেশনাল টেস্টগুলি পরিচালনা করুন।
সুরক্ষা পরীক্ষা: যাচাই করুন যে সুরক্ষা বৈশিষ্ট্যগুলি যেমন সীমা সুইচ, অ্যালার্ম এবং জরুরী স্টপগুলি সঠিকভাবে কাজ করছে এবং সুরক্ষা মানগুলি পূরণ করছে।
পরিদর্শন: নকশার স্পেসিফিকেশন এবং মানের মানগুলির সাথে সম্মতি নিশ্চিত করতে ক্রেনের কাঠামো এবং উপাদানগুলির বিশদ পরিদর্শন করুন।
7। চূড়ান্ত সামঞ্জস্য এবং ক্রমাঙ্কন
সূক্ষ্ম-টিউনিং: ক্রেনের কার্যকারিতা অনুকূল করতে এবং মসৃণ অপারেশন নিশ্চিত করতে কোনও প্রয়োজনীয় সামঞ্জস্য করুন। এর মধ্যে সেন্সরগুলি ক্যালিব্রেটিং, নিয়ন্ত্রণগুলি সামঞ্জস্য করা এবং উত্তোলন সিস্টেমটি সূক্ষ্ম সুরকরণ অন্তর্ভুক্ত থাকতে পারে।
ডকুমেন্টেশন: অপারেশন ম্যানুয়াল, রক্ষণাবেক্ষণ গাইড এবং সুরক্ষা নির্দেশাবলী সহ ডকুমেন্টেশন প্রস্তুত এবং পর্যালোচনা করুন।
8। বিতরণ এবং ইনস্টলেশন
পরিবহন: ক্ষতি রোধে এটি পরিচালনা করা এবং নিরাপদে প্রেরণ করা হয়েছে তা নিশ্চিত করে ইনস্টলেশন সাইটে ক্রেনটি পরিবহনের ব্যবস্থা করুন।
ইনস্টলেশন: সমাবেশ, প্রান্তিককরণ এবং বিদ্যুতের উত্স এবং নিয়ন্ত্রণ ব্যবস্থার সাথে সংযোগ সহ গ্রাহকের সুবিধায় ক্রেন স্থাপনের তদারকি করুন।
প্রশিক্ষণ: অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের জন্য তারা ক্রেনের অপারেশন এবং সুরক্ষা পদ্ধতির সাথে পরিচিত তা নিশ্চিত করার জন্য প্রশিক্ষণ সরবরাহ করুন।
9। কমিশনিং এবং হ্যান্ডওভার
কমিশনিং: ক্রেনটি বাস্তব-বিশ্বের অবস্থার অধীনে সঠিকভাবে কাজ করে এবং পারফরম্যান্সের স্পেসিফিকেশনগুলি পূরণ করে তা যাচাই করতে চূড়ান্ত কমিশনিং পরীক্ষা পরিচালনা করে।
হ্যান্ডওভার: আনুষ্ঠানিকভাবে ক্রেনটি গ্রাহকের হাতে হস্তান্তর করুন, সম্মতি, ওয়ারেন্টি সম্পর্কিত তথ্য এবং রক্ষণাবেক্ষণের সময়সূচী সহ সমস্ত প্রয়োজনীয় ডকুমেন্টেশন সরবরাহ করে।
কর্মশালার দৃশ্য
উপাদান পরিদর্শন
গুণমান পরিদর্শন: তারা নকশার প্রয়োজনীয়তা এবং জাতীয় মানগুলি পূরণ করে তা নিশ্চিত করার জন্য ক্রয়কৃত কাঁচামালগুলিতে কঠোর মানের পরিদর্শন করা হয়।
উপাদান স্টোরেজ: জারা বা ক্ষতি রোধ করতে শ্রেণিবদ্ধকরণ অনুযায়ী যোগ্য উপকরণগুলি সংরক্ষণ করা হয়।
কাটা এবং গঠন
ইস্পাত কাটিয়া: ডিজাইন অঙ্কনের আকার অনুসারে ইস্পাত কাটতে প্লাজমা কাটিয়া, লেজার কাটিয়া বা শিখা কাটা এবং অন্যান্য প্রযুক্তি ব্যবহার করুন।
প্রসেসিং গঠন: মূল মরীচি, শেষ মরীচি এবং অন্যান্য কাঠামোগত অংশগুলি উত্পাদন করতে বাঁক, ঘূর্ণায়মান, ld ালাই এবং অন্যান্য প্রক্রিয়াগুলির মাধ্যমে ইস্পাত প্লেট তৈরি করুন।
ওয়েল্ডিং
উপাদান ld ালাই: কাটা এবং গঠিত ইস্পাত অংশগুলি মূল কাঠামো যেমন প্রধান মরীচি, শেষ মরীচি এবং ট্রলিগুলিতে ঝালাই করা হয়। কাঠামোগত শক্তি এবং ld ালাইয়ের গুণমান নিশ্চিত করতে ld ালাই প্রক্রিয়াটি কঠোরভাবে নিয়ন্ত্রণ করা দরকার।
ওয়েল্ড পরিদর্শন: কোনও ফাটল বা অন্যান্য ত্রুটি নেই তা নিশ্চিত করার জন্য ওয়েল্ডগুলি পরিদর্শন করতে অ-ধ্বংসাত্মক পরীক্ষার প্রযুক্তি (যেমন অতিস্বনক পরীক্ষা, রেডিওগ্রাফিক টেস্টিং) ব্যবহার করুন।
মেশিনিং
নির্ভুলতা মেশিনিং: যথার্থ মেশিনিং ক্রেনের মূল উপাদানগুলিতে যেমন চাকা সেট, বহনকারী আসন, পালি ইত্যাদির উপর সঞ্চালিত হয়, তাদের মাত্রিক নির্ভুলতা এবং পৃষ্ঠের গুণমান নিশ্চিত করার জন্য।
পুরো মেশিনের সমাবেশ
জেনারেল অ্যাসেমব্লি: প্রাক-সমাবেশের ভিত্তিতে, মূল মরীচি, শেষ মরীচি, উত্তোলন ব্যবস্থা, হাঁটার প্রক্রিয়া ইত্যাদি চূড়ান্ত ইনস্টলেশন সহ ক্রেনের সামগ্রিক সমাবেশ করা হয়
কমিশনিং এবং টেস্টিং
গতিশীল পরিস্থিতিতে, ক্রেনের অপারেটিং পারফরম্যান্স পরীক্ষা করা হয়, উত্তোলন, হাঁটাচলা, স্টিয়ারিং এবং অন্যান্য ফাংশনগুলির পরীক্ষা সহ। সমস্ত মাত্রা ডিজাইনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য একত্রিত ব্রিজ ক্রেনের সামগ্রিক আকার পরীক্ষা করা হয়।
স্প্রে করা এবং জারা বিরোধী চিকিত্সা
পৃষ্ঠের চিকিত্সা মরিচা অপসারণ: ক্রেনের পৃষ্ঠের উপর মরিচা অপসারণ, সাধারণ পদ্ধতির মধ্যে স্যান্ডব্লাস্টিং, পিকিং ইত্যাদি অন্তর্ভুক্ত রয়েছে প্রাইমার স্প্রে: ধাতব জারণ এবং জারা রোধ করতে চিকিত্সা পৃষ্ঠের উপর স্প্রে অ্যান্টি-জারা প্রাইমার স্প্রে করুন। টপকোট স্প্রেিং রঙ স্প্রে করা: ক্রেনটিকে একটি প্রতিরক্ষামূলক এবং আলংকারিক প্রভাব দেওয়ার জন্য গ্রাহকের প্রয়োজনীয়তা বা শিল্পের মান অনুযায়ী স্প্রে টপকোট স্প্রে করুন। চিহ্নিতকরণ: স্প্রে করার পরে, মডেল, রেটেড লোড ইত্যাদির মতো স্পেসিফিকেশন অনুসারে ক্রেনের সনাক্তকরণ সম্পর্কিত তথ্য চিহ্নিত করুন
কারখানা এবং ইনস্টলেশন
প্যাকেজিং এবং পরিবহন
প্যাকেজিং সুরক্ষা: পরিবহণের সময় ক্ষতি রোধ করতে ক্রেনের মূল উপাদানগুলি সুরক্ষামূলকভাবে প্যাকেজ করুন। পরিবহন ব্যবস্থা: সরঞ্জামের আকার এবং পরিবহণের শর্ত অনুসারে, গ্রাহকের সাইটে ক্রেনটি পরিবহনের জন্য একটি উপযুক্ত পরিবহন পদ্ধতি নির্বাচন করুন।
গ্রহণযোগ্যতা এবং বিতরণ
গ্রাহক গ্রহণযোগ্যতা
সাইটে গ্রহণযোগ্যতা: গ্রাহক সরঞ্জামের কার্যকারিতা এবং গুণমান পরীক্ষা করার জন্য চুক্তির প্রয়োজনীয়তা এবং প্রযুক্তিগত বৈশিষ্ট্য অনুসারে ক্রেনের সাইটে গ্রহণযোগ্যতা পরিচালনা করে।
সমস্যা সংশোধন: যদি কোনও সমস্যা পাওয়া যায় তবে সরঞ্জামগুলি গ্রাহকের প্রয়োজনীয়তা পুরোপুরি পূরণ করে তা নিশ্চিত করার জন্য নির্মাতাকে তাদের সময়মতো সংশোধন করতে হবে। ডেলিভারি এবং ব্যবহার অপারেশন প্রশিক্ষণ: প্রস্তুতকারক সাধারণত গ্রাহকের অপারেটরদের প্রশিক্ষণ দেয় যাতে তারা সঠিকভাবে এবং নিরাপদে ক্রেনটি পরিচালনা করতে পারে তা নিশ্চিত করতে।
